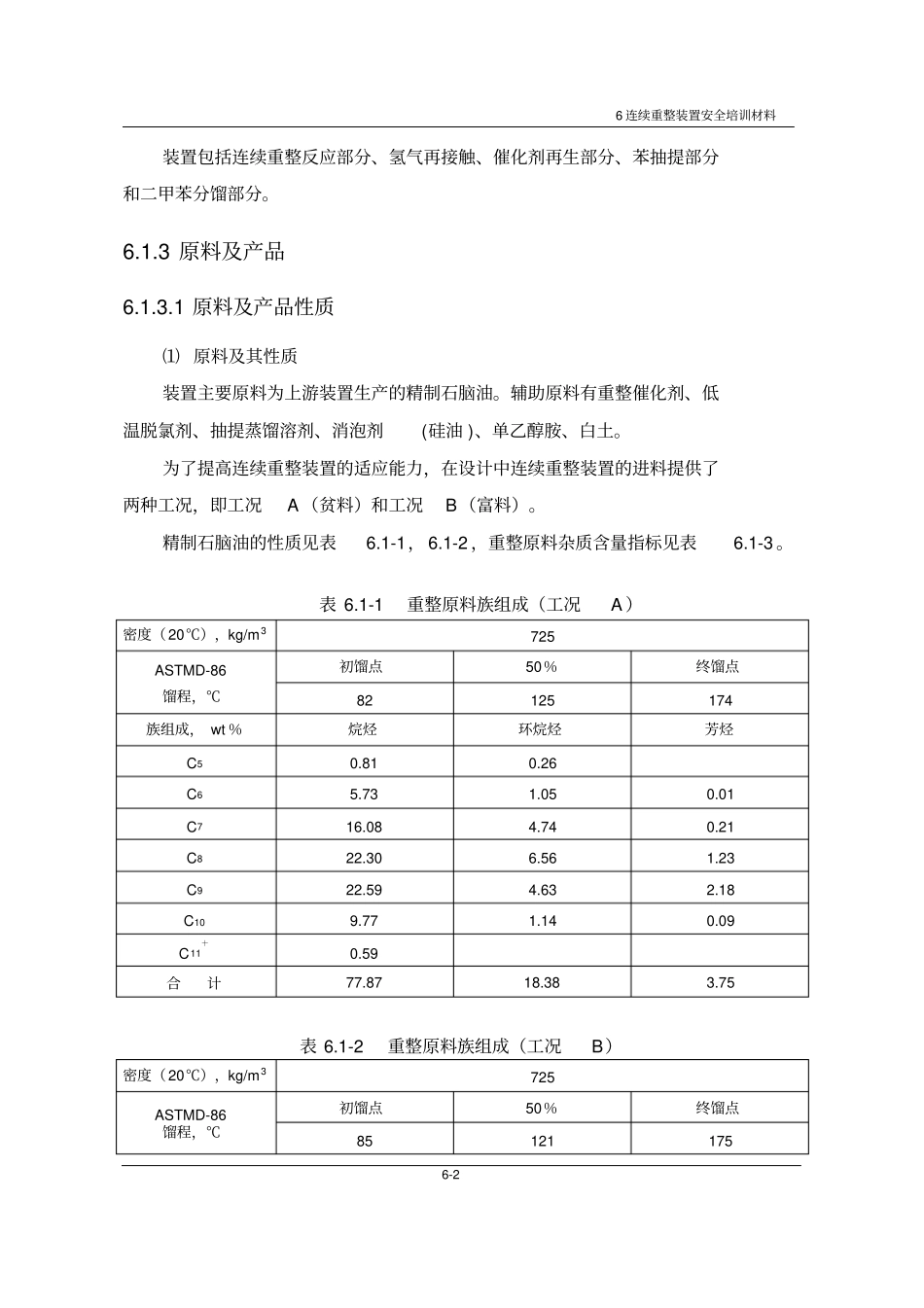

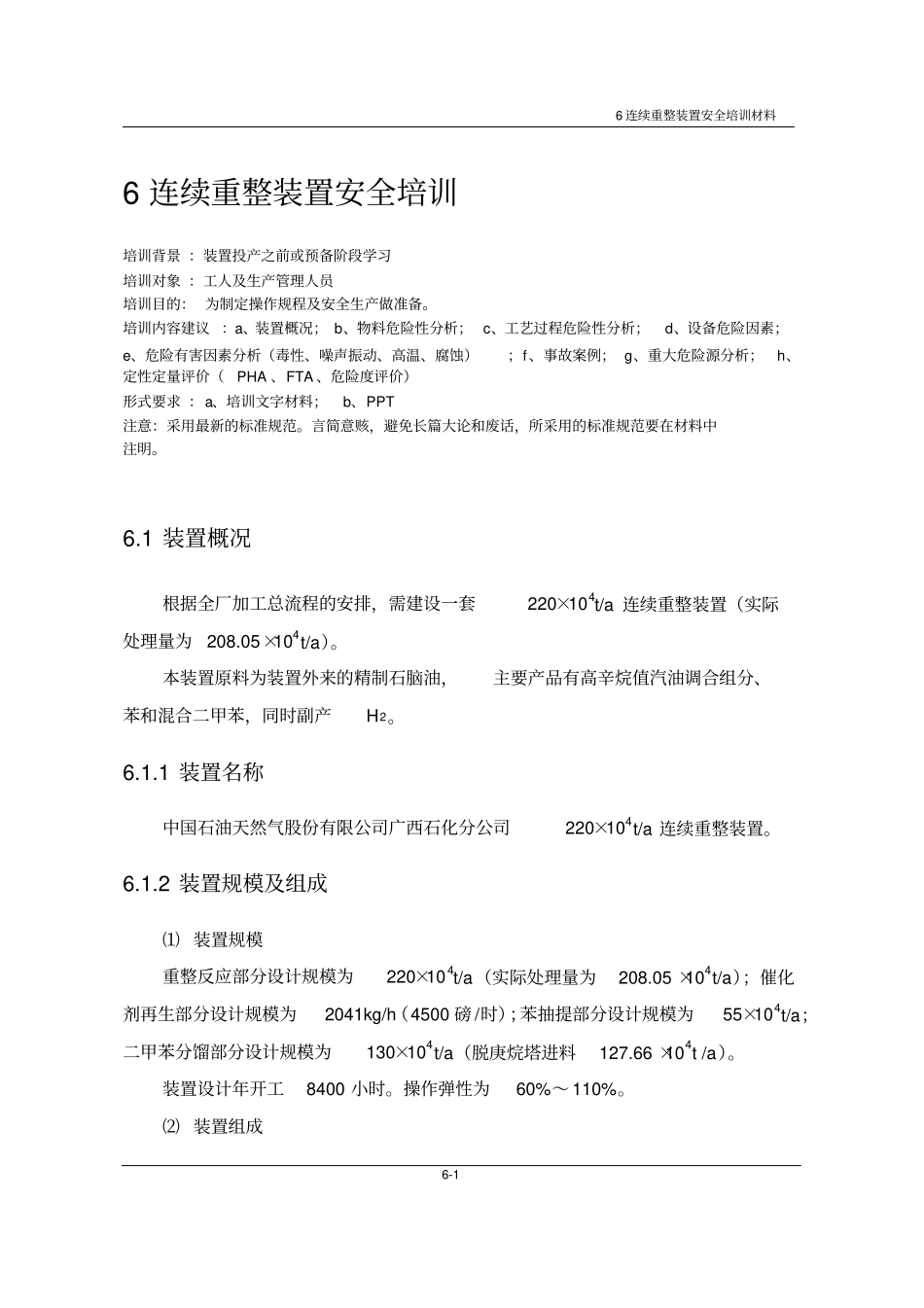

6 连续重整装置安全培训材料6-1 6 连续重整装置安全培训培训背景 ：装置投产之前或预备阶段学习培训对象 ：工人及生产管理人员培训目的： 为制定操作规程及安全生产做准备。培训内容建议 ：a、装置概况； b、物料危险性分析； c、工艺过程危险性分析；d、设备危险因素；e、危险有害因素分析（毒性、噪声振动、高温、腐蚀）；f、事故案例； g、重大危险源分析；h、定性定量评价（PHA 、FTA 、危险度评价）形式要求 ：a、培训文字材料；b、PPT 注意：采用最新的标准规范。言简意赅，避免长篇大论和废话，所采用的标准规范要在材料中注明。6.1 装置概况根据全厂加工总流程的安排，需建设一套220×104t/a 连续重整装置（实际处理量为208.05×104t/a）。本装置原料为装置外来的精制石脑油，主要产品有高辛烷值汽油调合组分、苯和混合二甲苯，同时副产H2。6.1.1 装置名称中国石油天然气股份有限公司广西石化分公司220×104t/a 连续重整装置。6.1.2 装置规模及组成⑴ 装置规模重整反应部分设计规模为220×10 4t/a（实际处理量为208.05 ×104t/a）；催化剂再生部分设计规模为2041kg/h（4500 磅 /时）；苯抽提部分设计规模为55×104t/a；二甲苯分馏部分设计规模为130×104t/a（脱庚烷塔进料127.66 ×104t /a）。装置设计年开工8400 小时。操作弹性为60%～ 110%。⑵ 装置组成6 连续重整装置安全培训材料6-2 装置包括连续重整反应部分、氢气再接触、催化剂再生部分、苯抽提部分和二甲苯分馏部分。6.1.3 原料及产品6.1.3.1 原料及产品性质⑴ 原料及其性质装置主要原料为上游装置生产的精制石脑油。辅助原料有重整催化剂、低温脱氯剂、抽提蒸馏溶剂、消泡剂(硅油 )、单乙醇胺、白土。为了提高连续重整装置的适应能力，在设计中连续重整装置的进料提供了两种工况，即工况A （贫料）和工况B（富料）。精制石脑油的性质见表6.1-1， 6.1-2 ，重整原料杂质含量指标见表6.1-3 。表 6.1-1 重整原料族组成（工况A ）密度（20℃），kg/m3725 ASTMD-86 馏程，℃初馏点50％终馏点82 125 174 族组成， wt ％烷烃环烷烃芳烃C50.81 0.26 C65.73 1.05 0.01 C716.08 4.74 0.21 C822.30 6.56 1.23 C922.59 4.63 2.18 C109.77 1.14 0.09 C11＋0.59 合计77.87 18.38 3.75 表 6.1-2 重整原料族组成（工况B）密度（20℃），kg/m3725 ASTMD-86 馏程，℃初馏点50％终馏点85 121 175 6 连续重整装置安全...
