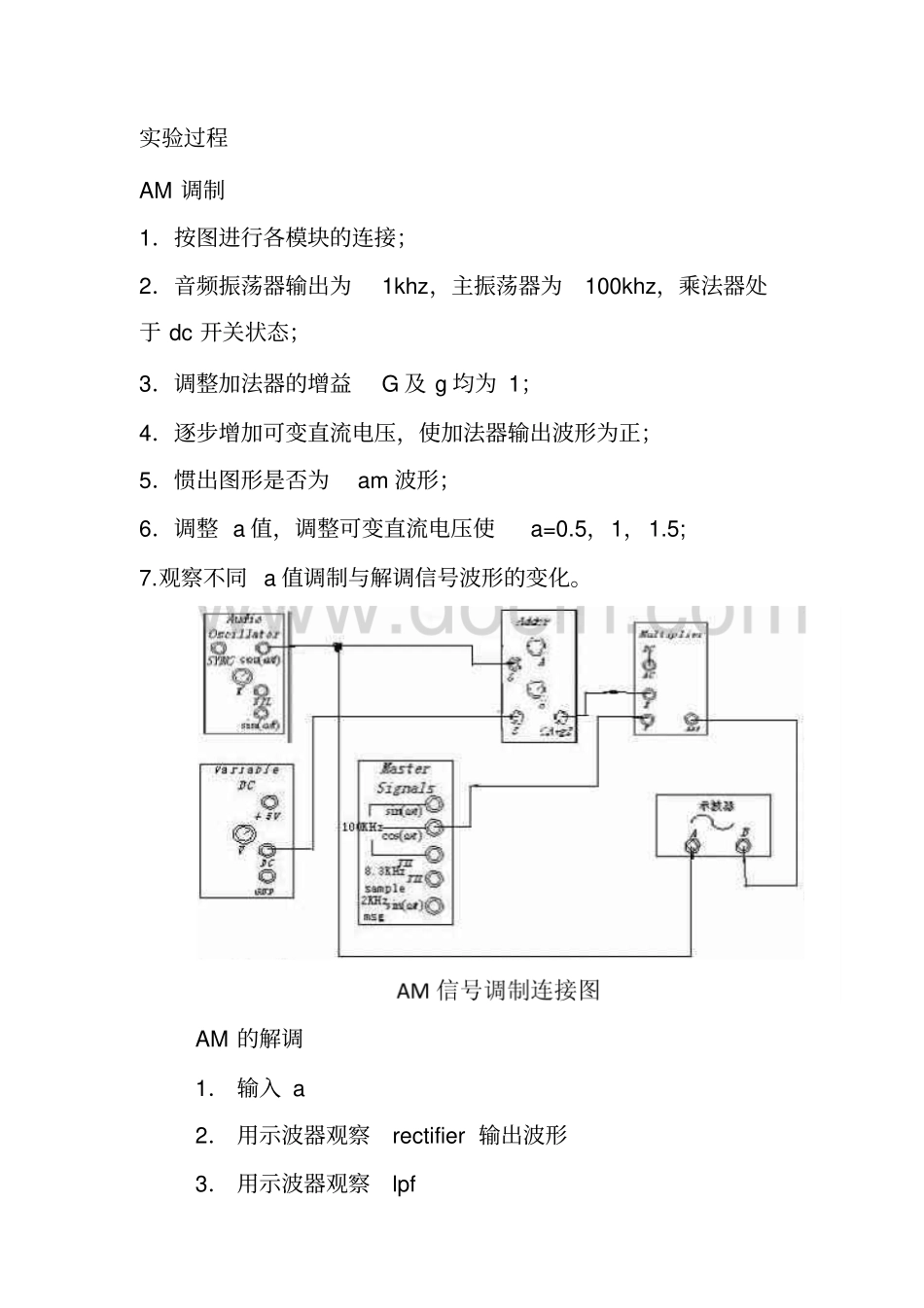

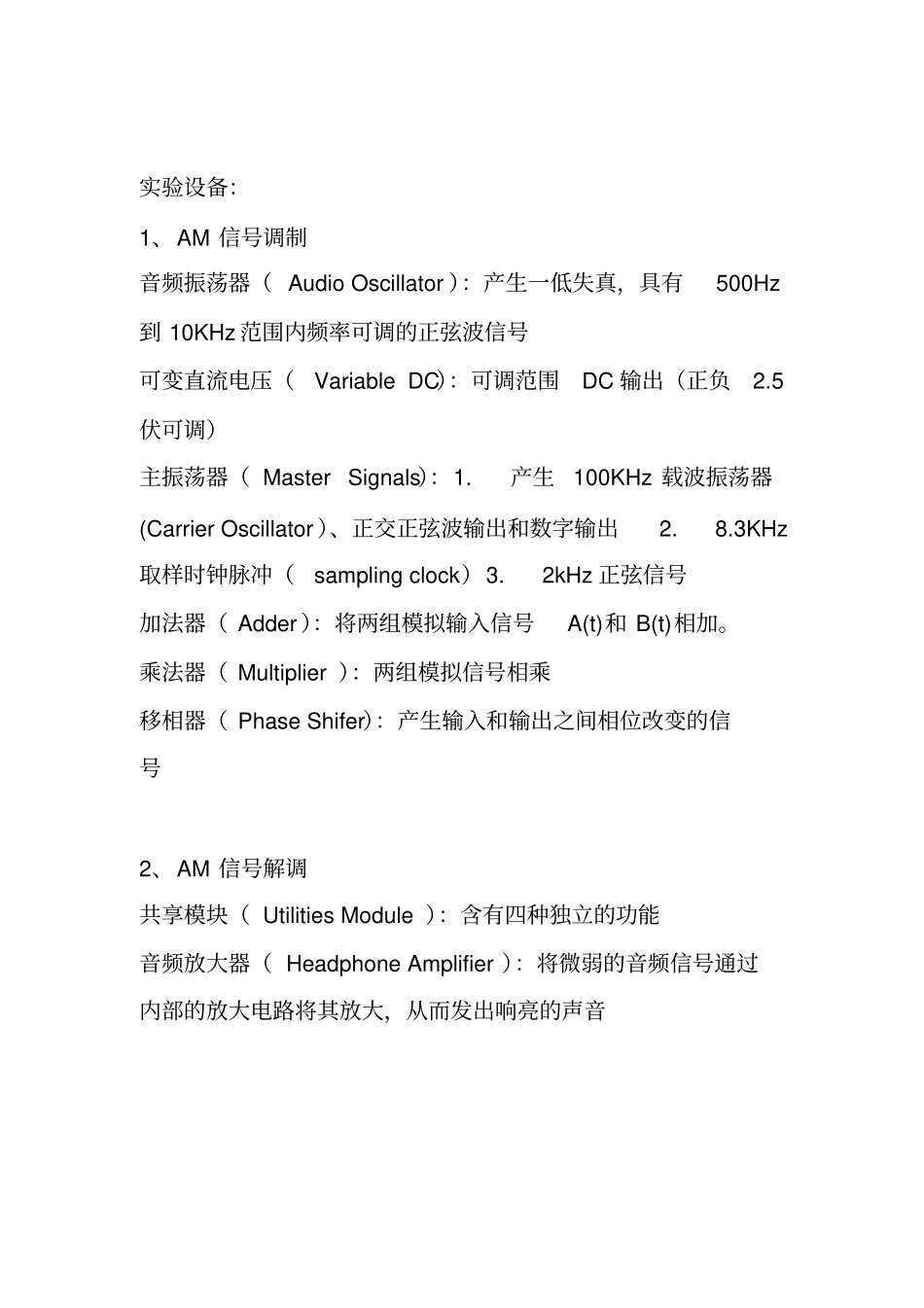

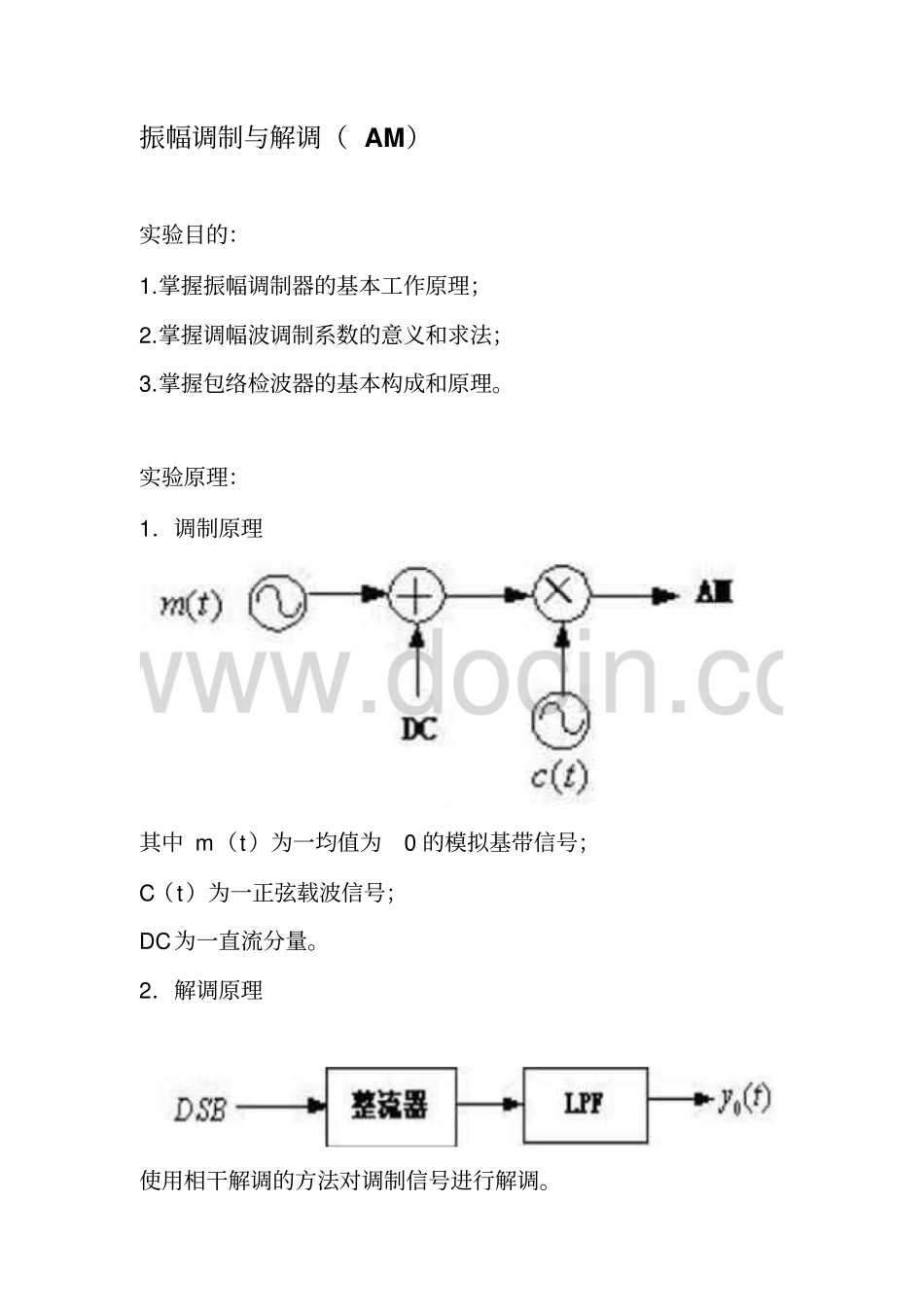

振幅调制与解调( AM)实验目的:1.掌握振幅调制器的基本工作原理;2.掌握调幅波调制系数的意义和求法;3.掌握包络检波器的基本构成和原理。实验原理:1.调制原理其中 m(t)为一均值为0 的模拟基带信号;C(t)为一正弦载波信号;DC为一直流分量。2.解调原理使用相干解调的方法对调制信号进行解调。实验设备:1、AM 信号调制音频振荡器( Audio Oscillator ):产生一低失真,具有500Hz到 10KHz 范围内频率可调的正弦波信号可变直流电压(Variable DC):可调范围DC 输出(正负2.5伏可调)主振荡器( Master Signals):1. 产生100KHz 载波振荡器(Carrier Oscillator )、正交正弦波输出和数字输出2. 8.3KHz取样时钟脉冲(sampling clock)3. 2kHz 正弦信号加法器( Adder ):将两组模拟输入信号A(t)和 B(t)相加。乘法器( Multiplier ):两组模拟信号相乘移相器( Phase Shifer):产生输入和输出之间相位改变的信号2、AM 信号解调共享模块( Utilities Module ):含有四种独立的功能音频放大器( Headphone Amplifier ):将微弱的音频信号通过内部的放大电路将其放大,从而发出响亮的声音实验过程AM 调制1.按图进行各模块的连接;2.音频振荡器输出为1khz,主振荡器为100khz,乘法器处于 dc 开关状态;3.调整加法器的增益G 及 g 均为 1;4.逐步增加可变直流电压,使加法器输出波形为正;5.惯出图形是否为am 波形;6.调整 a 值,调整可变直流电压使a=0.5,1,1.5; 7.观察不同 a 值调制与解调信号波形的变化。AM 的解调1. 输入 a 2. 用示波器观察rectifier 输出波形3. 用示波器观察lpf 4. 改变 am 的调幅系数a,观察包络检波器输出波形是否随之变化。实验结果调制系数 a=1 原信号和 AM 信号原信号和解调信号a=0.8 原信号和 AM 信号原信号和解调信号a=1.2 原信号和 AM 信号原信号和解调信号实验分析(1)若用同步检波,如何完成实验?比较同步检波和包络检波的优缺点。使用同步检波需要在am 调制信号上乘以恢复载波,在进行低通滤波即可;同步检波对调制系数无要求,且增益高但是复杂不经济,包络检波比较简单经济但是抗干扰差。(2)若调制系数大于1,是否可以用包络检波来还原信号?不可以,会出现失真现象。(3)调制系数分别“<1” , “>1” , “=1” 时,如何计算已调信号的调制系数?调制系数通过a=Am/A 可得实验总结这是我们的第一个实验,...
