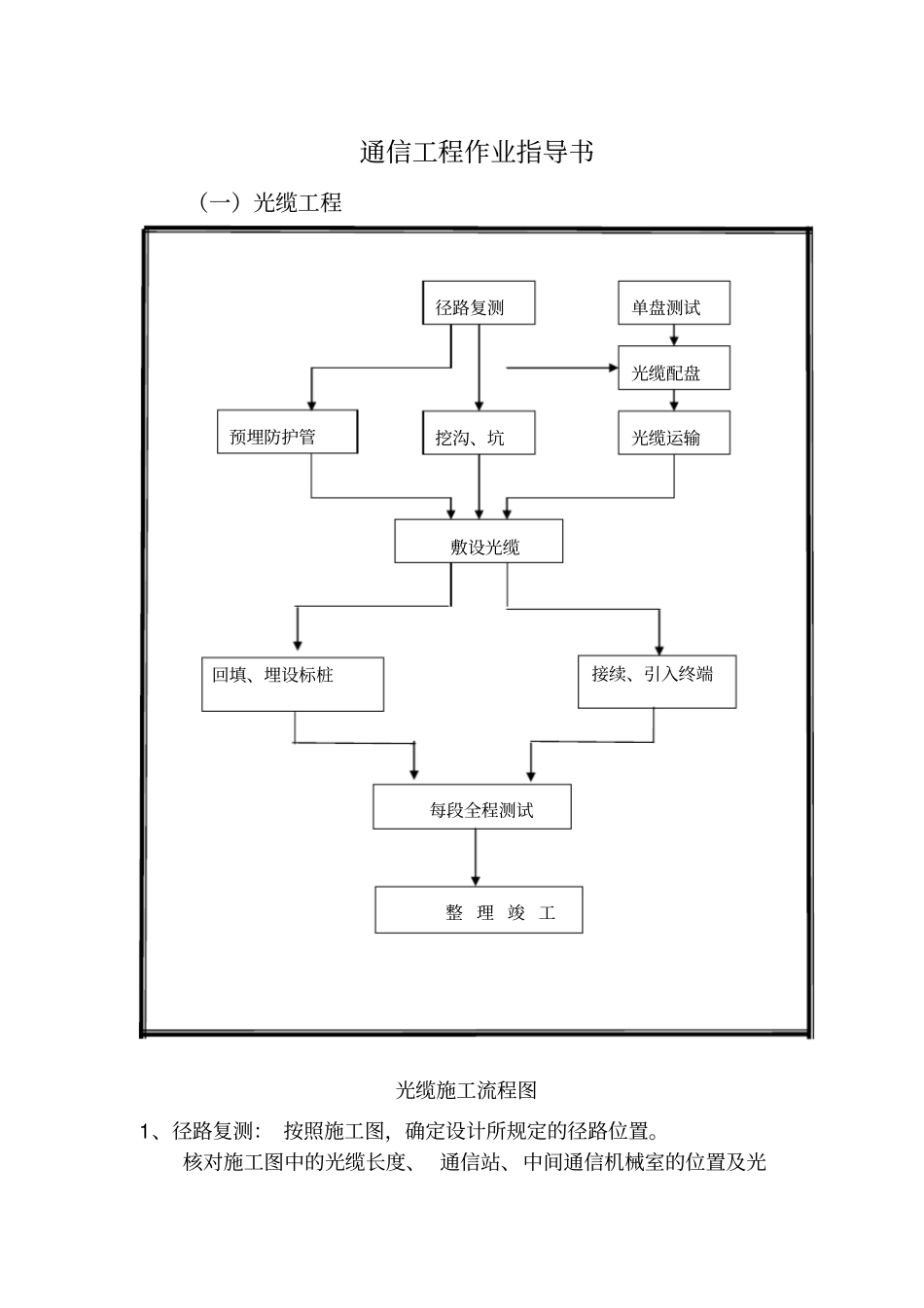

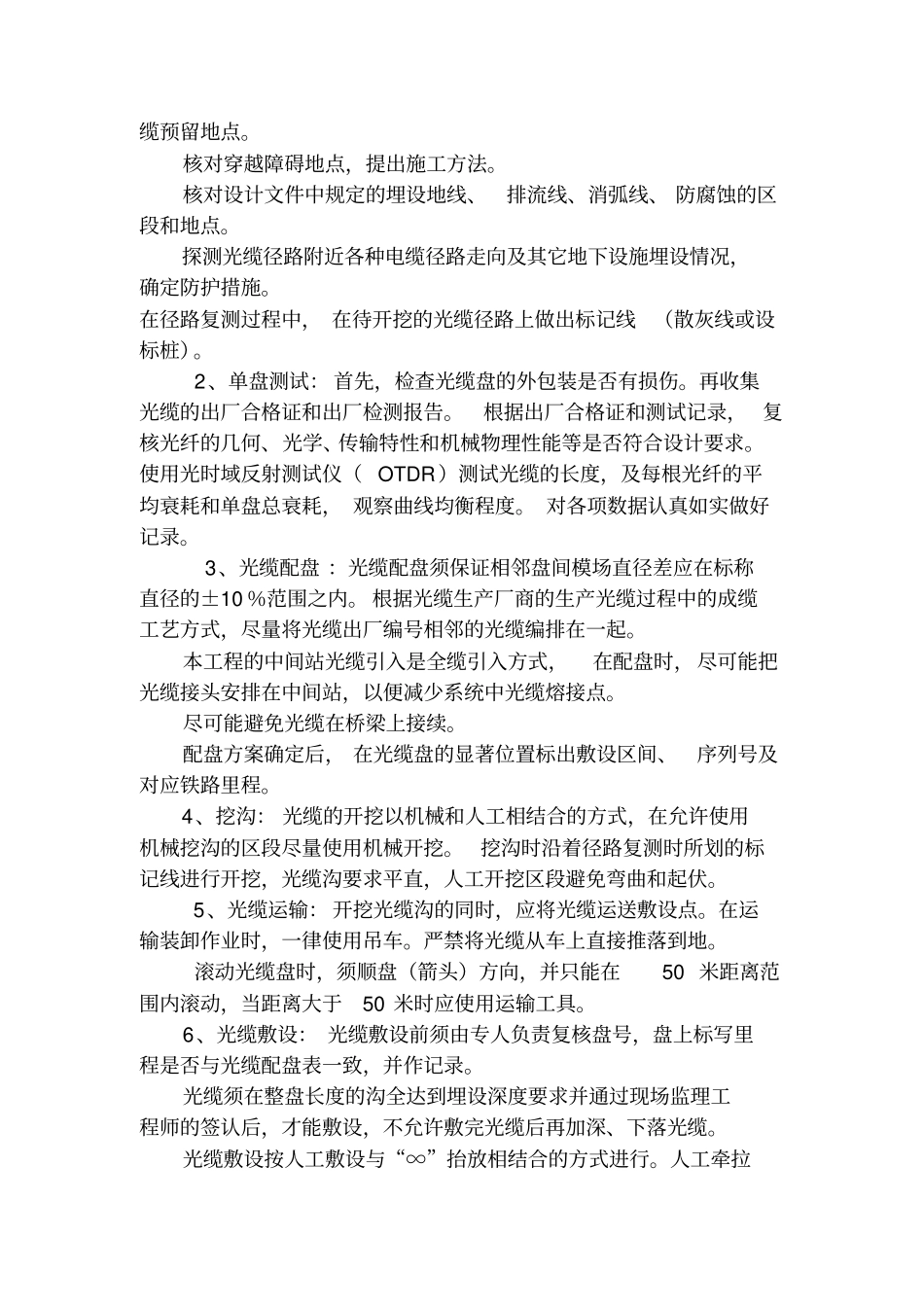

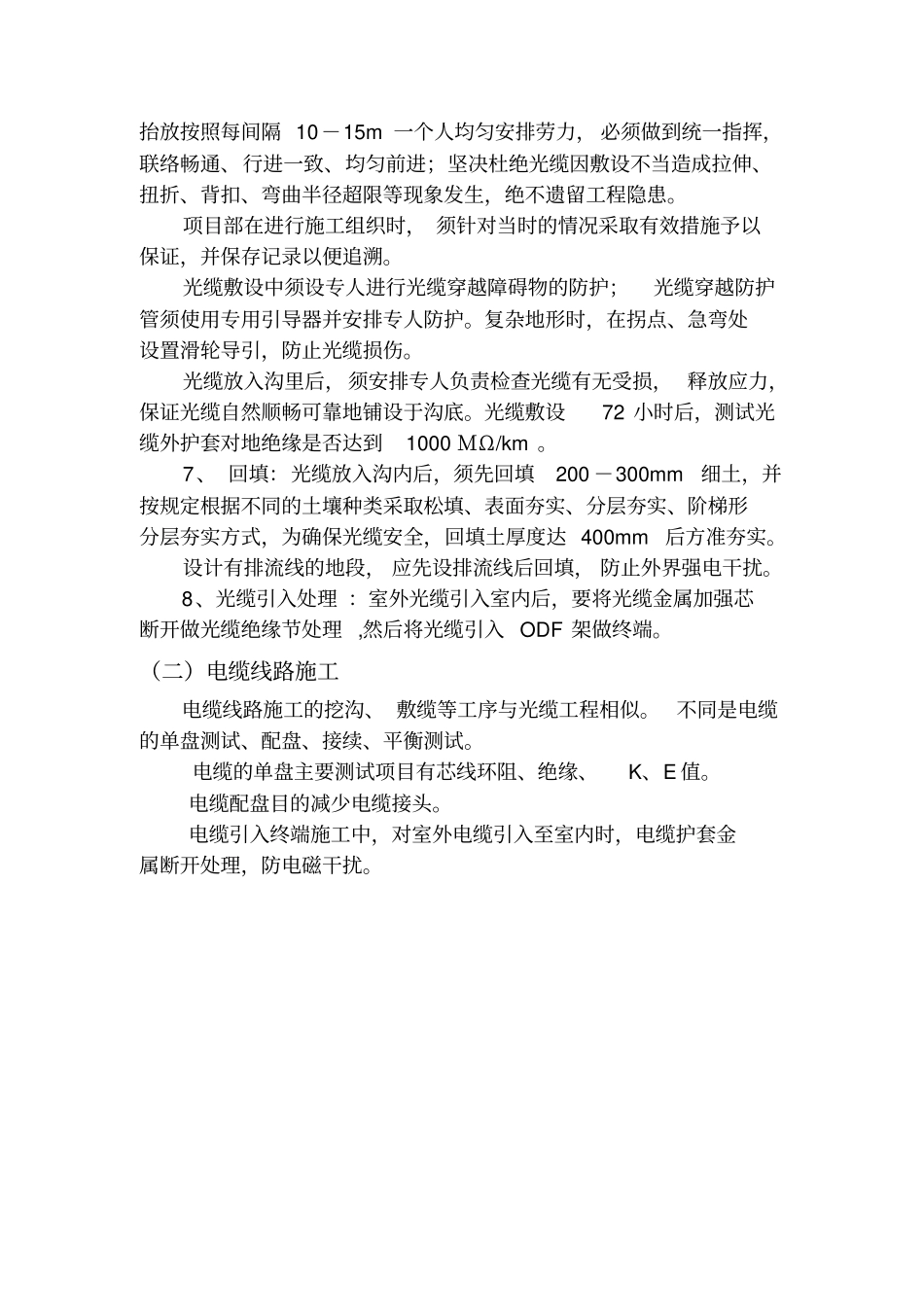

通信工程作业指导书（一）光缆工程光缆施工流程图1、径路复测： 按照施工图，确定设计所规定的径路位置。核对施工图中的光缆长度、 通信站、中间通信机械室的位置及光预埋防护管径路复测单盘测试光缆配盘挖沟、坑光缆运输敷设光缆回填、埋设标桩整 理 竣 工每段全程测试接续、引入终端缆预留地点。核对穿越障碍地点，提出施工方法。核对设计文件中规定的埋设地线、排流线、消弧线、 防腐蚀的区段和地点。探测光缆径路附近各种电缆径路走向及其它地下设施埋设情况，确定防护措施。在径路复测过程中， 在待开挖的光缆径路上做出标记线（散灰线或设标桩）。2、单盘测试： 首先，检查光缆盘的外包装是否有损伤。再收集光缆的出厂合格证和出厂检测报告。根据出厂合格证和测试记录， 复核光纤的几何、光学、传输特性和机械物理性能等是否符合设计要求。使用光时域反射测试仪（ OTDR）测试光缆的长度，及每根光纤的平均衰耗和单盘总衰耗， 观察曲线均衡程度。 对各项数据认真如实做好记录。3、光缆配盘 ：光缆配盘须保证相邻盘间模场直径差应在标称直径的±10 ％范围之内。 根据光缆生产厂商的生产光缆过程中的成缆工艺方式，尽量将光缆出厂编号相邻的光缆编排在一起。本工程的中间站光缆引入是全缆引入方式，在配盘时，尽可能把光缆接头安排在中间站，以便减少系统中光缆熔接点。尽可能避免光缆在桥梁上接续。配盘方案确定后， 在光缆盘的显著位置标出敷设区间、序列号及对应铁路里程。4、挖沟： 光缆的开挖以机械和人工相结合的方式，在允许使用机械挖沟的区段尽量使用机械开挖。挖沟时沿着径路复测时所划的标记线进行开挖，光缆沟要求平直，人工开挖区段避免弯曲和起伏。5、光缆运输： 开挖光缆沟的同时，应将光缆运送敷设点。在运输装卸作业时，一律使用吊车。严禁将光缆从车上直接推落到地。滚动光缆盘时，须顺盘（箭头）方向，并只能在50 米距离范围内滚动，当距离大于50 米时应使用运输工具。6、光缆敷设： 光缆敷设前须由专人负责复核盘号，盘上标写里程是否与光缆配盘表一致，并作记录。光缆须在整盘长度的沟全达到埋设深度要求并通过现场监理工程师的签认后，才能敷设，不允许敷完光缆后再加深、下落光缆。光缆敷设按人工敷设与“∞”抬放相结合的方式进行。人工牵拉抬放按照每间隔 10－15m 一个人均匀安排劳力， 必须做到统一指挥，联络畅通、行进一致、均匀前进；坚决杜绝光缆因敷设不当造成拉伸、扭折、背扣、弯曲半...
