通风机性能试验

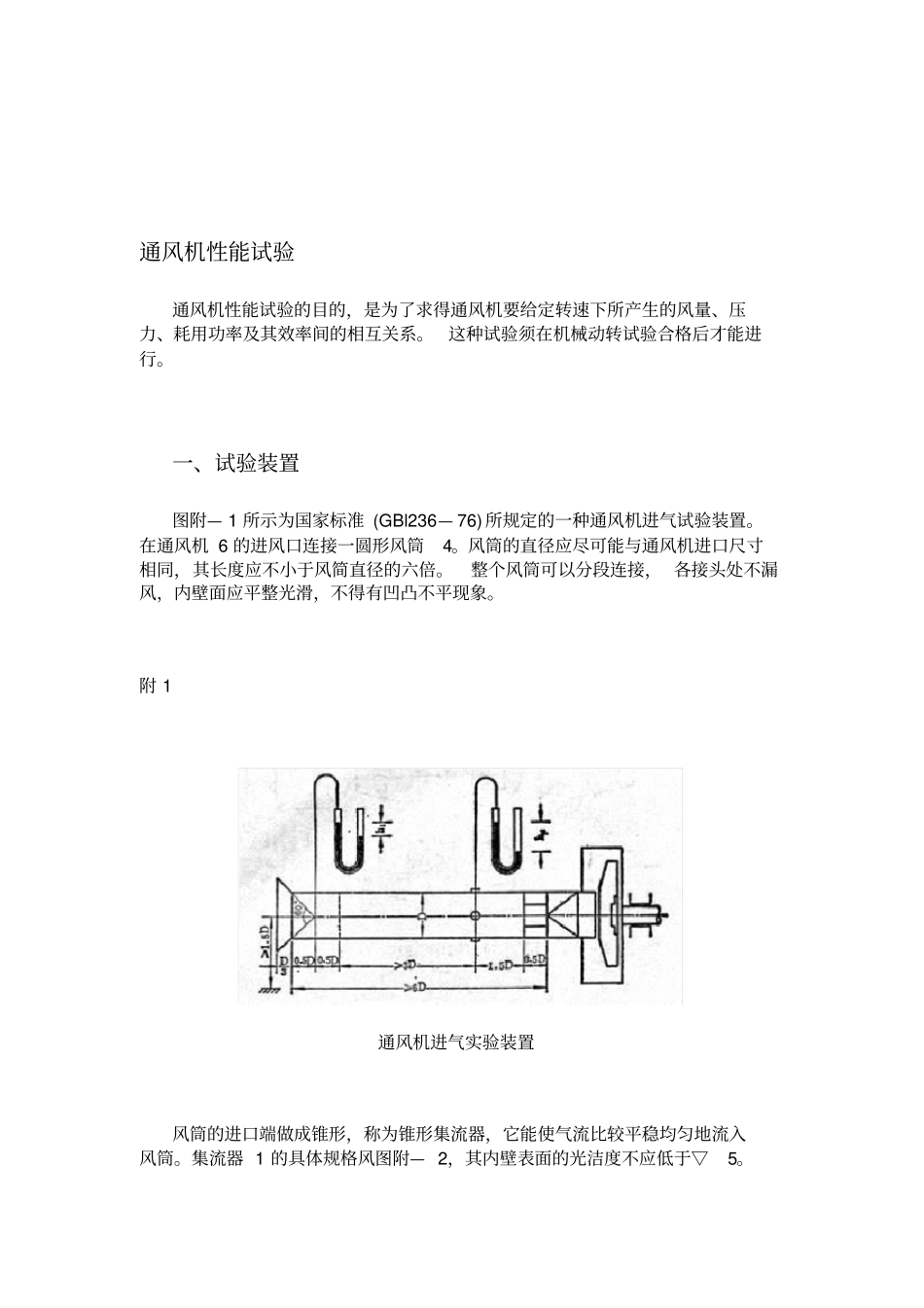

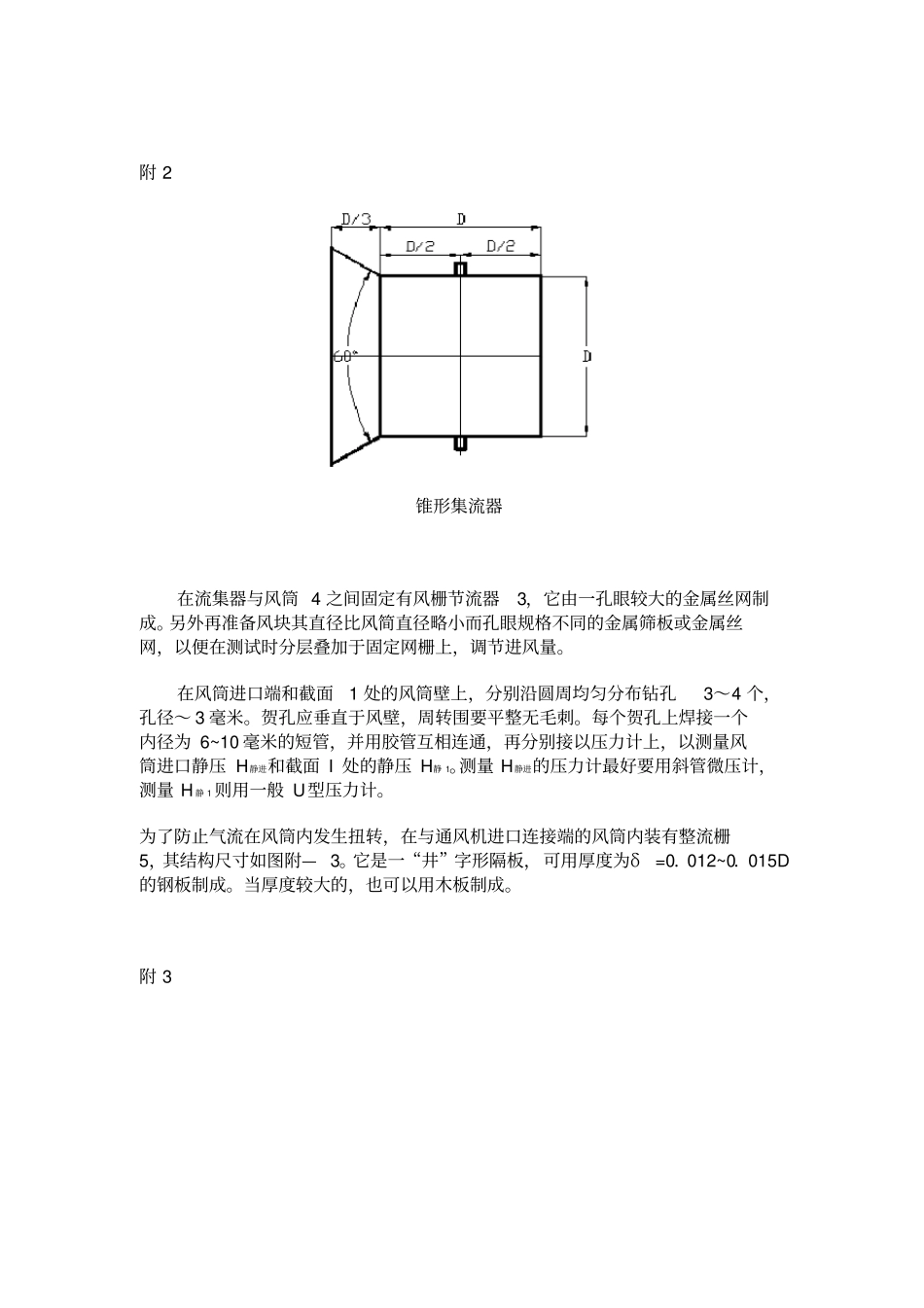

通风机性能试验通风机性能试验的目的，是为了求得通风机要给定转速下所产生的风量、压力、耗用功率及其效率间的相互关系。这种试验须在机械动转试验合格后才能进行。一、试验装置图附— 1 所示为国家标准 (GBl236— 76) 所规定的一种通风机进气试验装置。在通风机 6 的进风口连接一圆形风筒4。风筒的直径应尽可能与通风机进口尺寸相同，其长度应不小于风简直径的六倍。整个风筒可以分段连接， 各接头处不漏风，内壁面应平整光滑，不得有凹凸不平现象。附 1 通风机进气实验装置风筒的进口端做成锥形，称为锥形集流器，它能使气流比较平稳均匀地流入风筒。集流器 1 的具体规格风图附— 2，其内壁表面的光洁度不应低于▽5。附 2 锥形集流器在流集器与风筒 4 之间固定有风栅节流器3，它由一孔眼较大的金属丝网制成。另外再准备风块其直径比风简直径略小而孔眼规格不同的金属筛板或金属丝网，以便在测试时分层叠加于固定网栅上，调节进风量。在风筒进口端和截面1 处的风筒壁上，分别沿圆周均匀分布钻孔3～4 个，孔径～ 3 毫米。贺孔应垂直于风壁，周转围要平整无毛刺。每个贺孔上焊接一个内径为 6~10 毫米的短管，并用胶管互相连通，再分别接以压力计上，以测量风筒进口静压 H静进和截面 I 处的静压 H静 1。测量 H静进的压力计最好要用斜管微压计，测量 H 静 1 则用一般 U型压力计。为了防止气流在风筒内发生扭转，在与通风机进口连接端的风筒内装有整流栅5，其结构尺寸如图附— 3。它是一“井”字形隔板，可用厚度为δ=0．012~0．015D的钢板制成。当厚度较大的，也可以用木板制成。附 3 整流栅试验风筒的进口端应布置在室内，不受自然风力的干扰， 在周围 1．5D距离内( 自风筒中心算起 ) ，不得有障碍物。为了测量通风机耗有的功率，可采用专门的测功装置。图附—4 为利用扭矩法在电动机上测量其转子与定子机壳间的相对扭矩，以计算电动机出力的测功装置。图中 1 为电动机 ( 一般为 4 级) ，由带轴承的支架2 支承。 3 为电动机轴，借联轴器与通风机轴连接。4 为定子机壳吊架，通过刀口5 悬吊于机架 6 上。7 为固定于定子机壳上的平衡秤杆，其力臂长为L 米，两端悬挂有秤盘11。10 为秤杆摆动指针。 9 为刻度。 12 为测量转速的轴。当电动机旋转时，机壳产生偏转，在秤盘中加上荷重使其平衡。根据荷重的大小即可计算出电动机的出力( 轴功率) 。附 4 扭矩法测功装置二、试验的步骤和...
