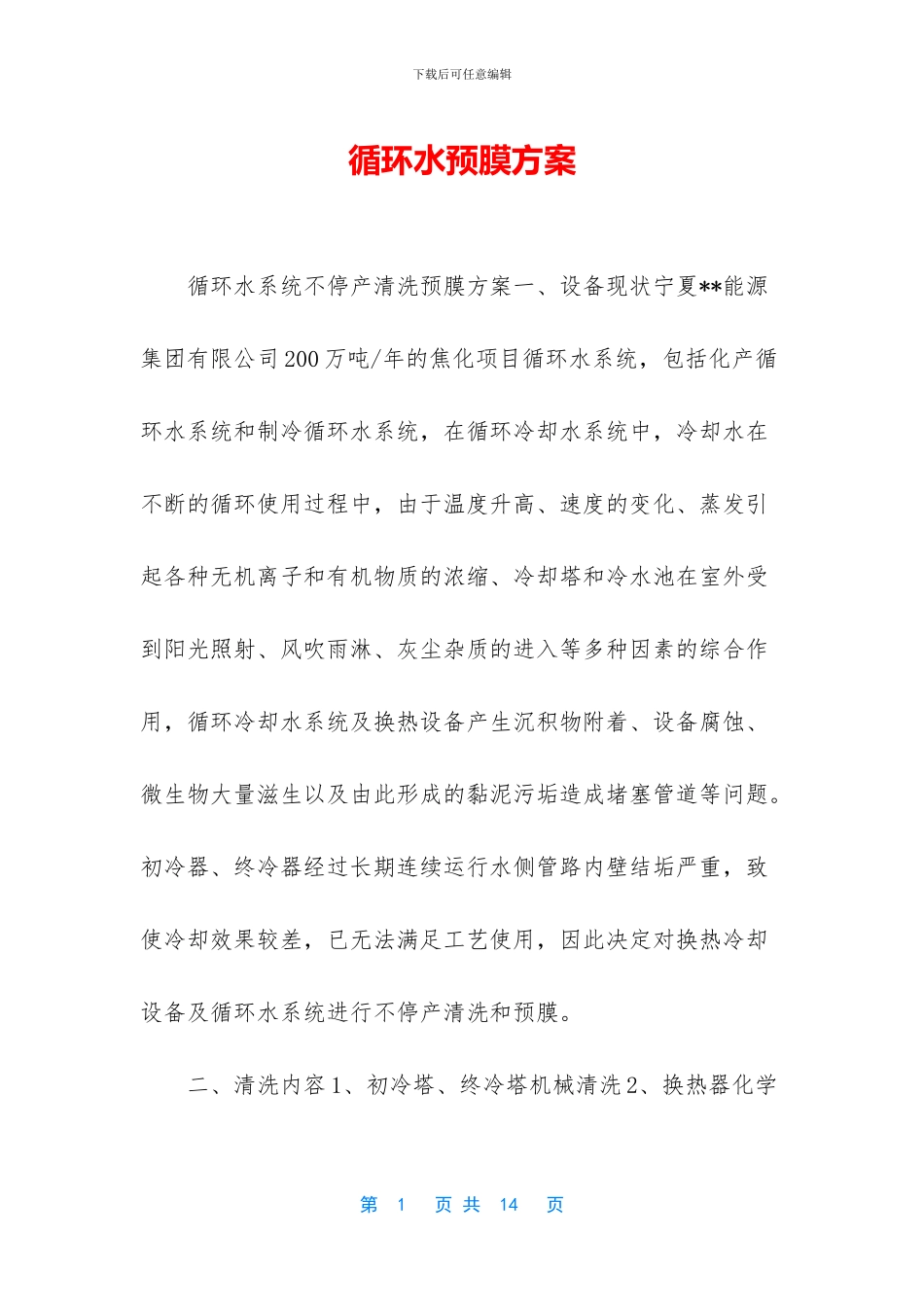

循环水预膜方案

下载后可任意编辑循环水预膜方案 循环水系统不停产清洗预膜方案一、设备现状宁夏**能源集团有限公司 200 万吨/年的焦化项目循环水系统，包括化产循环水系统和制冷循环水系统，在循环冷却水系统中，冷却水在不断的循环使用过程中，由于温度升高、速度的变化、蒸发引起各种无机离子和有机物质的浓缩、冷却塔和冷水池在室外受到阳光照射、风吹雨淋、灰尘杂质的进入等多种因素的综合作用，循环冷却水系统及换热设备产生沉积物附着、设备腐蚀、微生物大量滋生以及由此形成的黏泥污垢造成堵塞管道等问题。初冷器、终冷器经过长期连续运行水侧管路内壁结垢严重，致使冷却效果较差，已无法满足工艺使用，因此决定对换热冷却设备及循环水系统进行不停产清洗和预膜。 二、清洗内容 1、初冷塔、终冷塔机械清洗 2、换热器化学第 1 页 共 14 页下载后可任意编辑清洗 3、循环水系统清洗预膜三、主要设计依据及技术参数 1 主要标准依据 a、xxxx—95《工业循环冷却水处理设计法律规范》b、HG/T2387-92《工业设备化学清洗质量标准》c、JB8526-1997《高压水射流清洗作业安全法律规范》d、HG/T3778-2024《冷却水系统化学清洗、预膜处理技术规则》e、SH3505-19992《石油化工施工安全技术规程》f、JGJ130-2001《建筑施工扣件式钢管脚手架安全技术法律规范》2、主要技术参数 2.1、化产循环水循环水量 10050（最大 11180）m3/h,供水压力 0.4MPa 回水压力 0.2MPa 供水温度 32℃回水温度 40℃浓缩倍数 32.2 制冷循环水循环水量4800（最大 5200）m3/h,供水压力 0.4Mpa 回水压力 0.2Mpa 供水温度 32℃回水温度 40℃浓缩倍数 3 四、清洗方案 4.1 初冷塔、终冷塔机械清洗 1、清洗原因初冷器经过多年连续运行水侧管路内壁结垢严重，致使冷却效果较差，已无法满足工艺使用，第 2 页 共 14 页下载后可任意编辑为改善换热条件，对水侧（管内）管路实行高压水射流清洗技术进行清理。 2、清洗内容 2.1 水侧管箱拆除、恢复 2.2 通水管路清洗3、施工方案 3.1 施工技术准备： 熟悉设备竣工图纸及后期运行状况。 编制施工方案及安全环保方案并对施工班组进行技术交底。 清洗设备准备到位，外接水源接通，具备开阀即接水条件。 3.2 施工步骤： 3.2.1 脚手架搭设和设置安全防护装置 3.2.2 自上而下逐层拆除管箱 3.2.3 清洗作业在清洗作业前对清洗对象及其垢层做必要的分析，确定清洗作业所需的工作压力和流量。在流量许可的情...
