配电点挪移设计方案资料

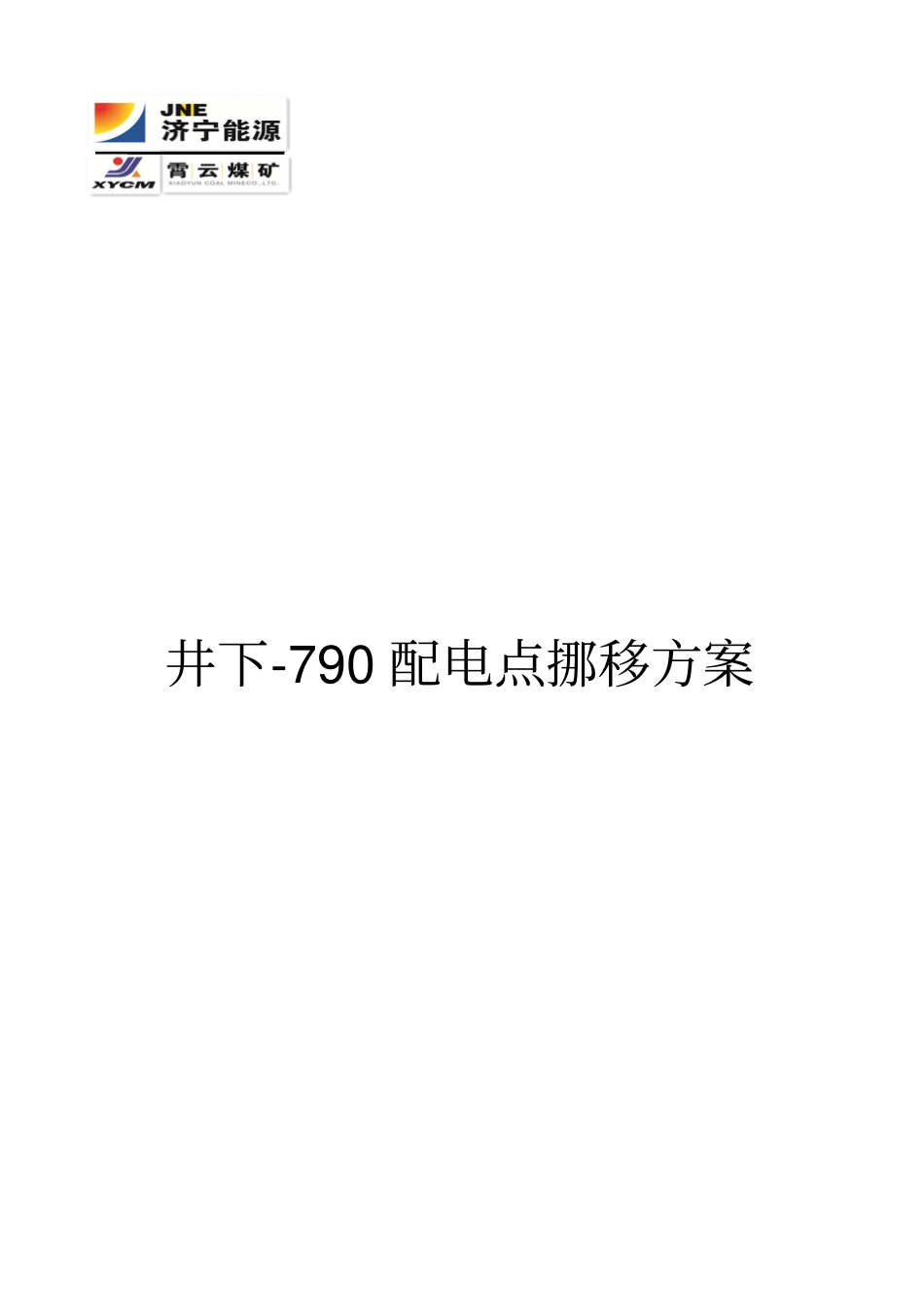

配电点挪移设计方案资料_第1页
1/9

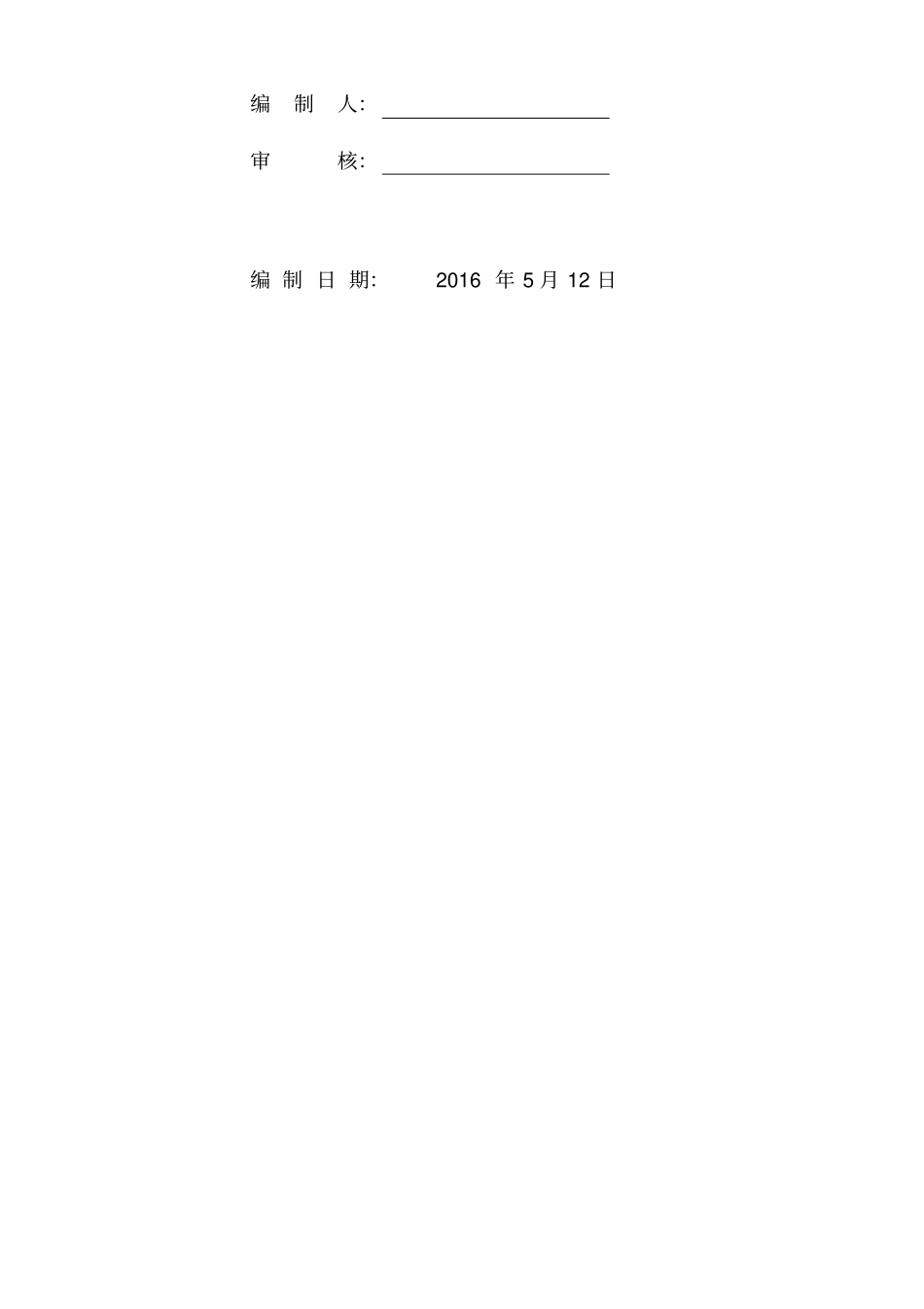

配电点挪移设计方案资料_第2页
2/9

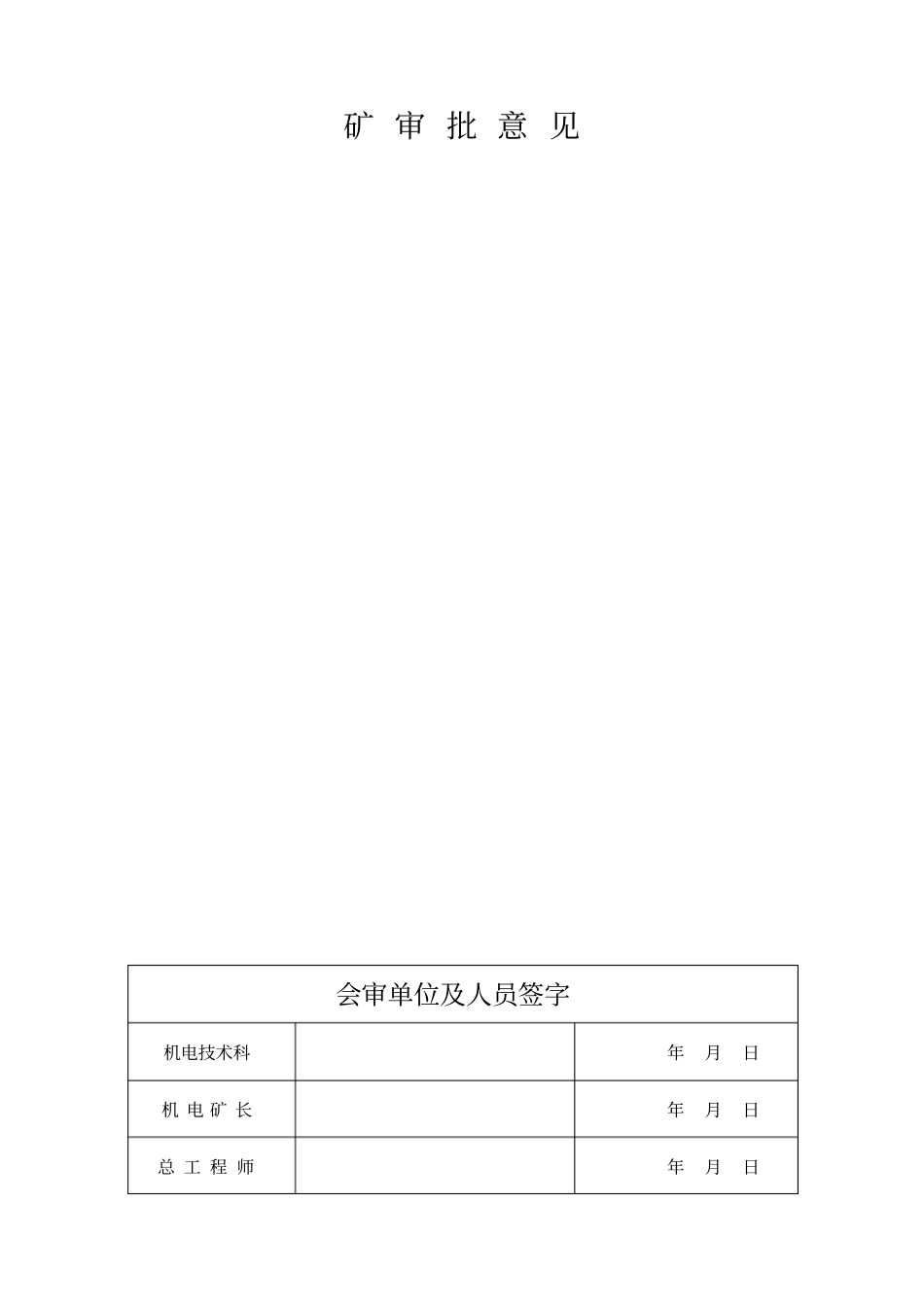

配电点挪移设计方案资料_第3页
3/9
井下-790 配电点挪移方案编制人:审核:编 制 日 期:2016 年 5 月 12 日矿 审 批 意 见会审单位及人员签字机电技术科年月日机 电 矿 长年月日总 工 程 师年月日井下 -790 配电点挪移方案根据我矿井下通风系统改造施工现场的情况,为满足二采区掘进期间的供电需求,决定将现-790 配电点拆除后前移至东翼轨道大巷。具体挪移方案如下:一、拆除石门皮带机机尾漏矸眼耙装机电源,将其电源改至石门皮带机机尾 KBZ2-400型馈电开关( 01-04-41 )负荷侧。1、电缆选取:电源线缆采用MYP3*25+1*10型橡套电缆约 50m,该电缆取用原动力电缆 -790 配电点至接线盒段电缆,多余动力电缆、接线盒和电缆挂钩等升井交机电技术科,该项工作由运输工区组织实施;2、电缆敷设:严格按照有关标准吊挂、敷设电缆至KBZ2-400型馈电开关( 01-04-41 ),不得出现使用铁丝吊挂电缆和吊挂不规范的情况,该项工作由运输工区组织实施;3、电源搭接和开关整定:严格按照低压防爆开关接线工艺要求将该电缆搭接至KBZ2-400 型馈电开关( 01-04-41 )负荷侧,并将KBZ2-400型馈电开关(01-04-41 )的整定值增大 35A, 该项工作由皮带工区组织实施;4、时间要求: 2016 年 5 月 14 日前完成二、拆除胶带上山下半部分辅助供电电源,将其电源改至石门皮带机机尾 KBZ2-400型馈电开关( 01-04-41 )负荷侧。1、电缆选取:使用原动力线缆;2、电缆敷设:严格按照有关标准吊挂、敷设电缆至KBZ2-400型馈电开关( 01-04-41 ),不得出现使用铁丝吊挂电缆和吊挂不规范的情况;3、电源搭接和开关整定:严格按照低压防爆开关接线工艺要求将该电缆搭接至KBZ2-400型馈电开关( 01-04-41 )负荷侧,核实下级负荷后调整 KBZ2-400型馈电开关( 01-04-41 )整定值;4、施工单位:皮带工区5、时间要求: 2016 年 5 月 14 日前完成三、拆除二采区副风机电源,将其电源改至挪移后-790 配电点内的 KBZ2-400型馈电开关( 01-04-28 )负荷侧。1、电缆选取:采用原电缆,多余的动力电缆(就近接线盒拆除多余电缆)、接线盒和电缆挂钩等升井交机电技术科;2、电缆敷设:严格按照有关标准吊挂、敷设电缆至KBZ2-400型馈电开关( 01-04-28 ),不得出现使用铁丝吊挂电缆和吊挂不规范的情况,该项工作由运输工区组织实施;3、电源搭接和开关整定:严格按照低压防爆开关接线工艺要求将该电缆搭接至KBZ2-400 型馈电开关( 01-04-28 )负荷侧,并将K...
