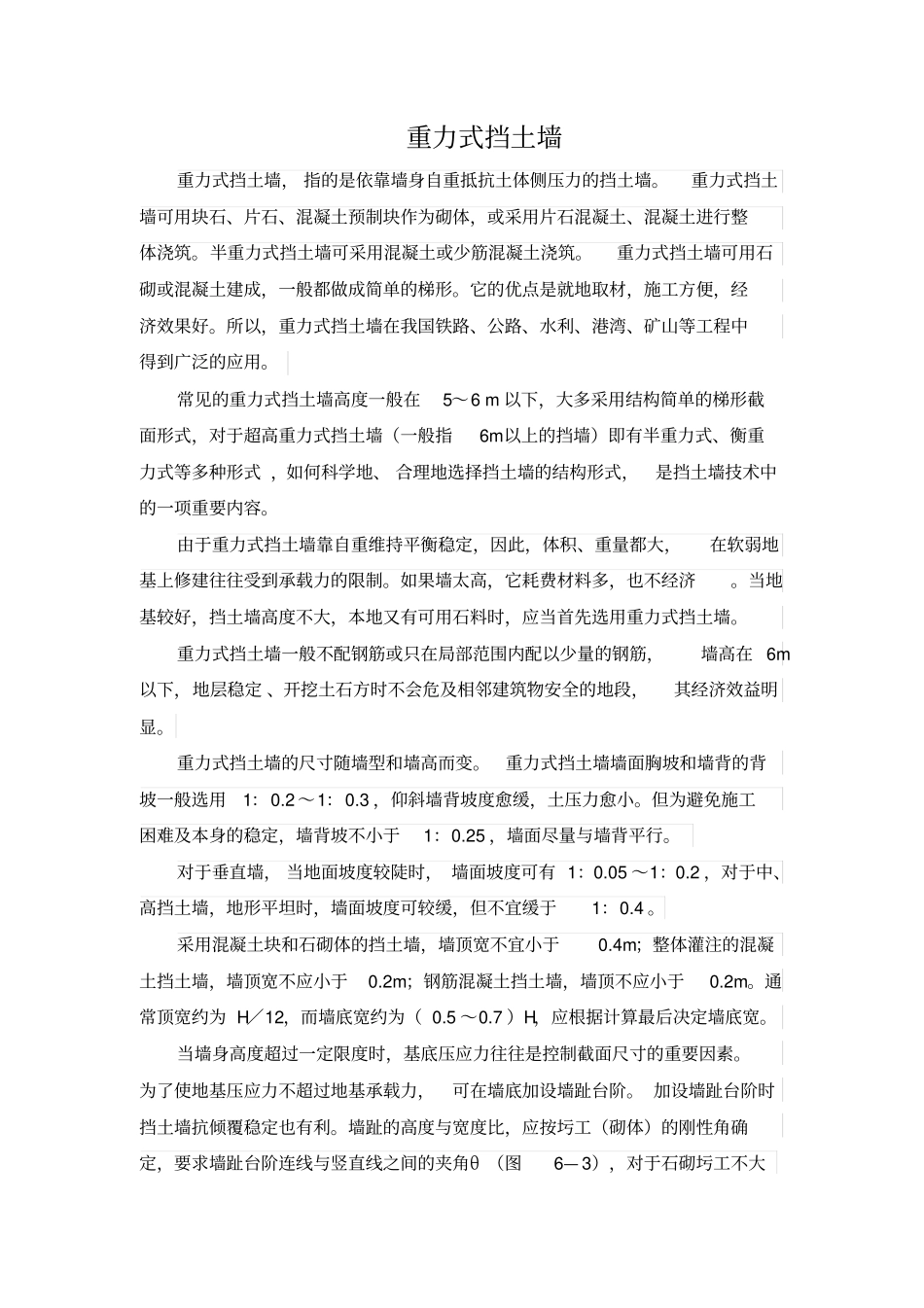

重力式挡土墙衡重式挡土墙_第1页
1/10
重力式挡土墙衡重式挡土墙_第2页
2/10
重力式挡土墙衡重式挡土墙_第3页
3/10
重力式挡土墙重力式挡土墙, 指的是依靠墙身自重抵抗土体侧压力的挡土墙。重力式挡土墙可用块石、片石、混凝土预制块作为砌体,或采用片石混凝土、混凝土进行整体浇筑。半重力式挡土墙可采用混凝土或少筋混凝土浇筑。重力式挡土墙可用石砌或混凝土建成,一般都做成简单的梯形。它的优点是就地取材,施工方便,经济效果好。所以,重力式挡土墙在我国铁路、公路、水利、港湾、矿山等工程中得到广泛的应用。常见的重力式挡土墙高度一般在5~6 m 以下,大多采用结构简单的梯形截面形式,对于超高重力式挡土墙(一般指6m以上的挡墙)即有半重力式、衡重力式等多种形式 ,如何科学地、 合理地选择挡土墙的结构形式,是挡土墙技术中的一项重要内容。由于重力式挡土墙靠自重维持平衡稳定,因此,体积、重量都大,在软弱地基上修建往往受到承载力的限制。如果墙太高,它耗费材料多,也不经济。当地基较好,挡土墙高度不大,本地又有可用石料时,应当首先选用重力式挡土墙。重力式挡土墙一般不配钢筋或只在局部范围内配以少量的钢筋,墙高在 6m以下,地层稳定 、开挖土石方时不会危及相邻建筑物安全的地段,其经济效益明显。重力式挡土墙的尺寸随墙型和墙高而变。重力式挡土墙墙面胸坡和墙背的背坡一般选用1:0.2 ~1:0.3 ,仰斜墙背坡度愈缓,土压力愈小。但为避免施工困难及本身的稳定,墙背坡不小于1:0.25 ,墙面尽量与墙背平行。对于垂直墙, 当地面坡度较陡时, 墙面坡度可有 1:0.05 ~1:0.2 ,对于中、高挡土墙,地形平坦时,墙面坡度可较缓,但不宜缓于1:0.4 。采用混凝土块和石砌体的挡土墙,墙顶宽不宜小于0.4m;整体灌注的混凝土挡土墙,墙顶宽不应小于0.2m;钢筋混凝土挡土墙,墙顶不应小于0.2m。通常顶宽约为 H/12,而墙底宽约为( 0.5 ~0.7 )H,应根据计算最后决定墙底宽。当墙身高度超过一定限度时,基底压应力往往是控制截面尺寸的重要因素。为了使地基压应力不超过地基承载力,可在墙底加设墙趾台阶。 加设墙趾台阶时挡土墙抗倾覆稳定也有利。墙趾的高度与宽度比,应按圬工(砌体)的刚性角确定,要求墙趾台阶连线与竖直线之间的夹角θ (图6— 3),对于石砌圬工不大于 35° ,对于混凝土圬工不大于45° 。一般墙趾的宽度不大于墙高的二十分之一,也不应小于 0.1m。墙趾高应按刚性角定,但不宜小于0.4m。墙体材料 :挡土墙墙身及基础,采用混凝土不低于C15,采用砌石、石料的抗压强度一般不小于MU30,...
