金相组织分析

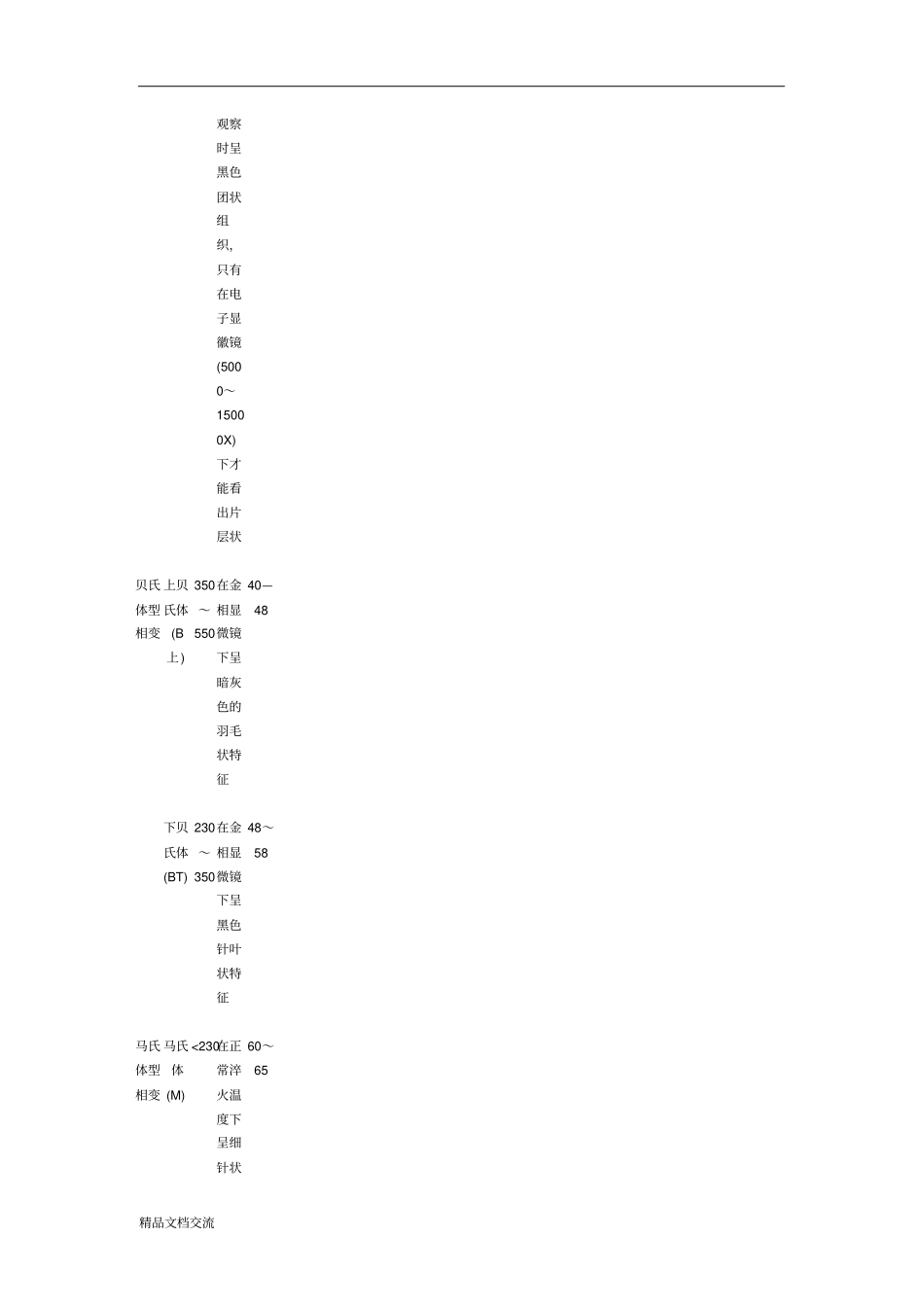

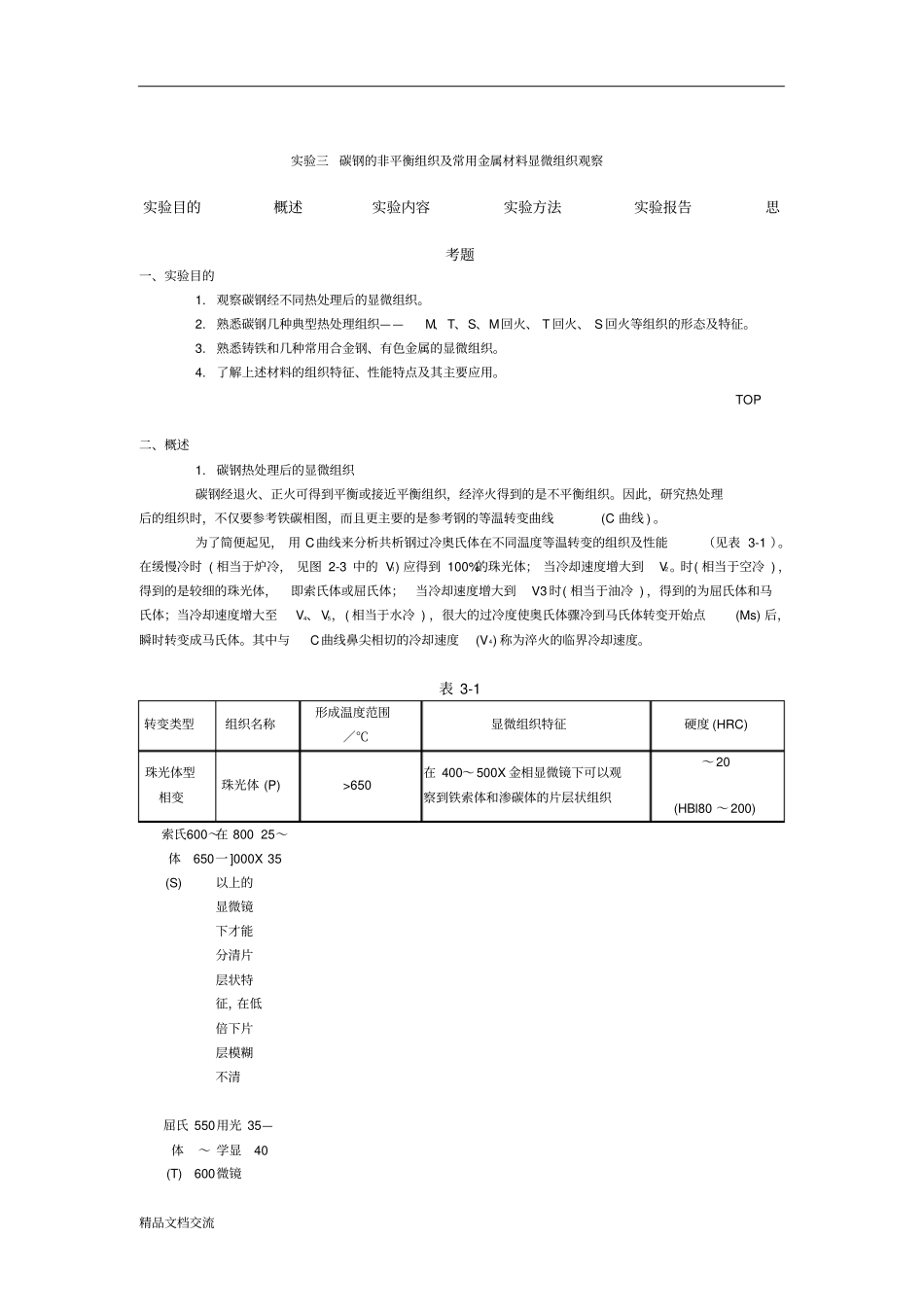

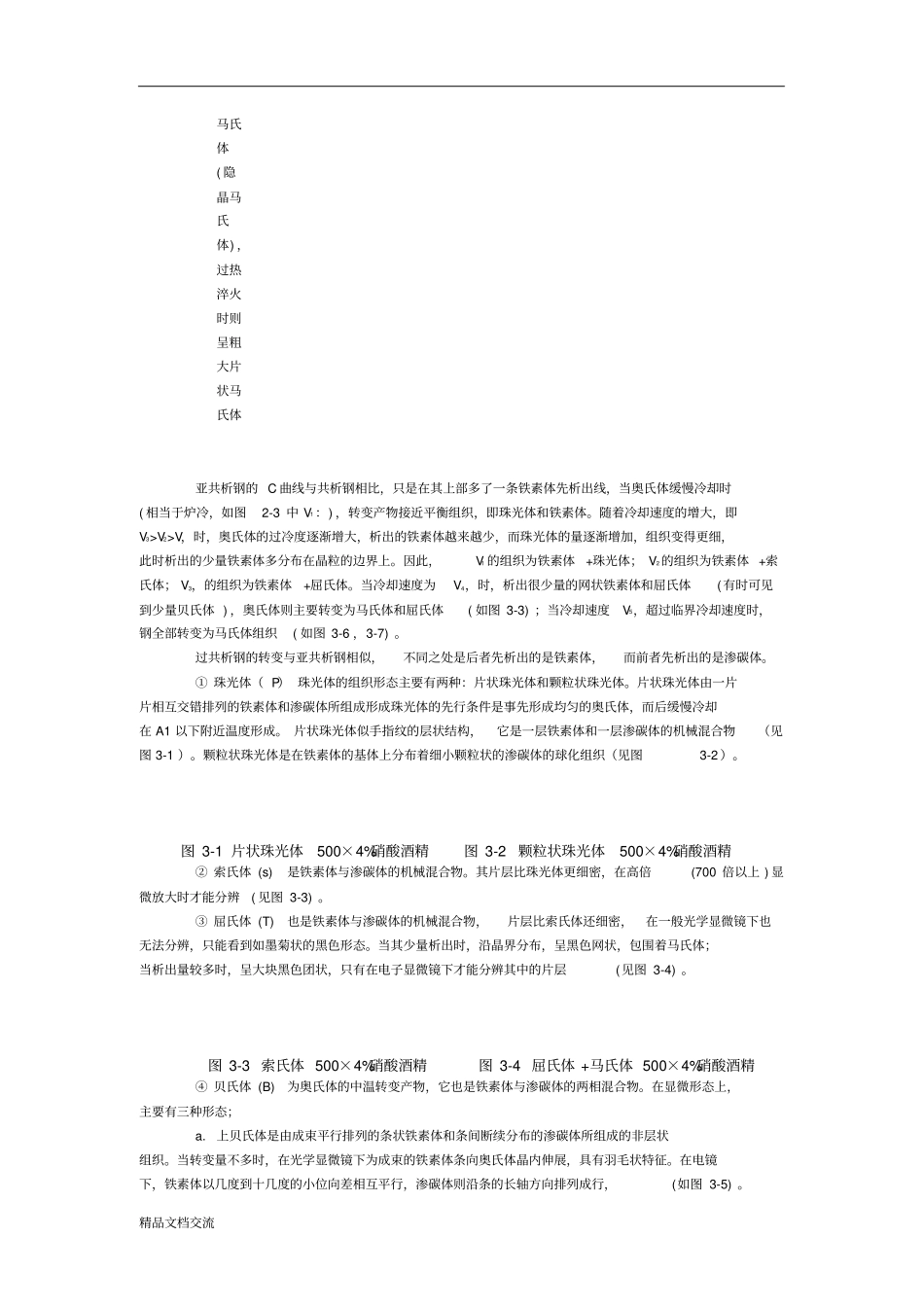

精品文档交流实验三碳钢的非平衡组织及常用金属材料显微组织观察实验目的概述实验内容实验方法实验报告思考题一、实验目的1. 观察碳钢经不同热处理后的显微组织。2. 熟悉碳钢几种典型热处理组织——M、 T、S、M回火、 T 回火、 S 回火等组织的形态及特征。3. 熟悉铸铁和几种常用合金钢、有色金属的显微组织。4. 了解上述材料的组织特征、性能特点及其主要应用。TOP 二、概述1. 碳钢热处理后的显微组织碳钢经退火、正火可得到平衡或接近平衡组织，经淬火得到的是不平衡组织。因此，研究热处理后的组织时，不仅要参考铁碳相图，而且更主要的是参考钢的等温转变曲线(C 曲线 ) 。为了简便起见， 用 C曲线来分析共析钢过冷奥氏体在不同温度等温转变的组织及性能（见表 3-1 ）。在缓慢冷时 ( 相当于炉冷， 见图 2-3 中的 V1) 应得到 100%的珠光体； 当冷却速度增大到V2。时( 相当于空冷 ) ，得到的是较细的珠光体，即索氏体或屈氏体；当冷却速度增大到V3 时( 相当于油冷 ) ，得到的为屈氏体和马氏体；当冷却速度增大至V4、 V5，( 相当于水冷 ) ，很大的过冷度使奥氏体骤冷到马氏体转变开始点(Ms) 后，瞬时转变成马氏体。其中与C曲线鼻尖相切的冷却速度(V 4) 称为淬火的临界冷却速度。表 3-1 转变类型组织名称形成温度范围／℃显微组织特征硬度 (HRC)珠光体型相变珠光体 (P)>650在 400～ 500X 金相显微镜下可以观察到铁索体和渗碳体的片层状组织～ 20(HBl80 ～ 200)索氏体(S)600～650在 800一 ]000X以上的显微镜下才能分清片层状特征，在低倍下片层模糊不清25～35屈氏体(T)550～600用光学显微镜35—40精品文档交流观察时呈黑色团状组织，只有在电子显徽镜(5000～15000X)下才能看出片层状贝氏体型相变上贝氏体(B上 )350～550在金相显微镜下呈暗灰色的羽毛状特征40—48下贝氏体(BT)230～350在金相显微镜下呈黑色针叶状特征48～58马氏体型相变马氏体(M) <230在正常淬火温度下呈细针状60～65精品文档交流马氏体( 隐晶马氏体) ，过热淬火时则呈粗大片状马氏体亚共析钢的 C 曲线与共析钢相比，只是在其上部多了一条铁素体先析出线，当奥氏体缓慢冷却时( 相当于炉冷，如图2-3 中 V1：) ，转变产物接近平衡组织，即珠光体和铁素体。随着冷却速度的增大，即V3>V2>V，时，奥氏体的过冷度逐渐增大，析出的铁素体越来越少，而珠光体的量逐渐增加，组织变得更细，此时析出的少量铁素体多分布在晶粒的边...
