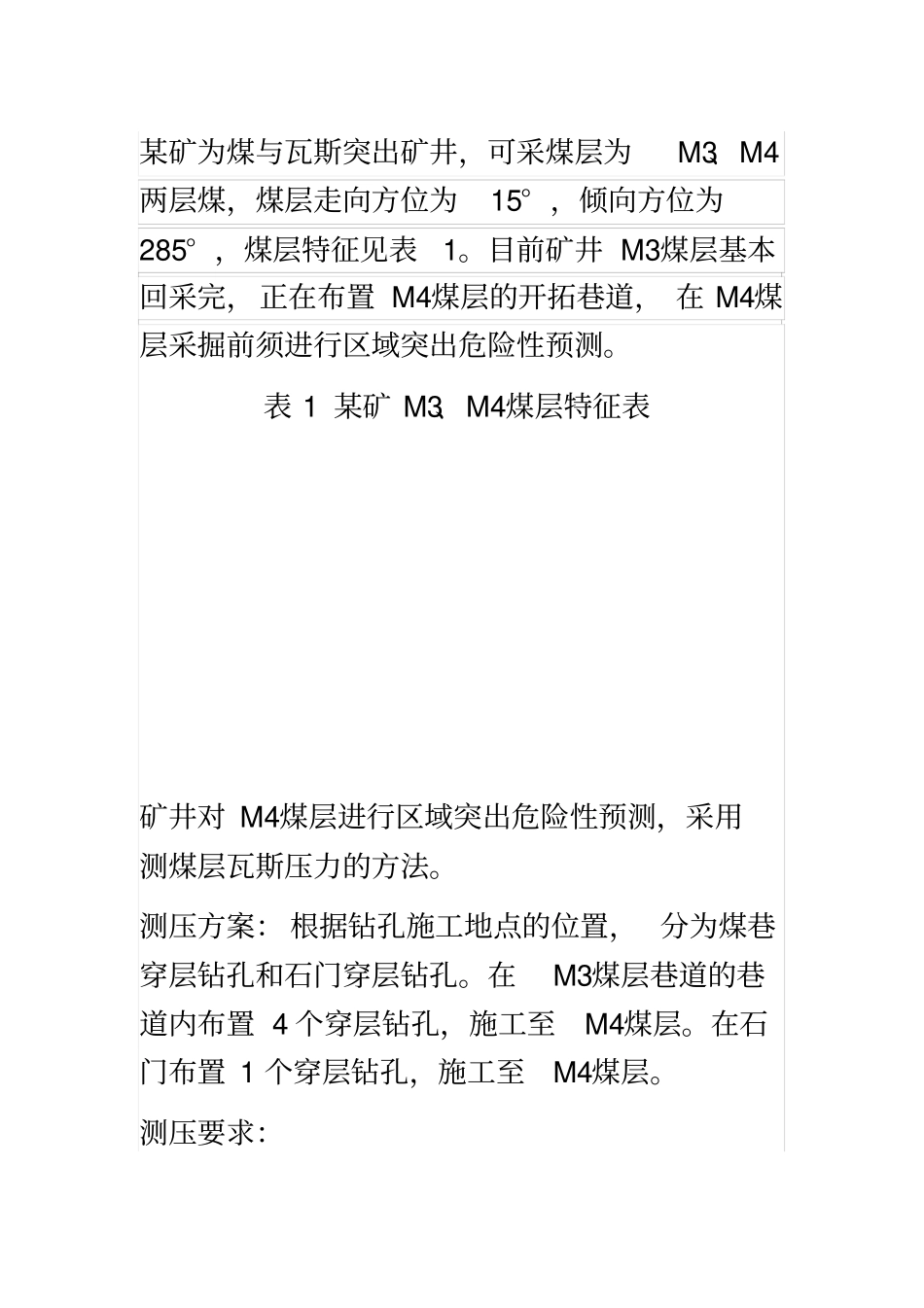

钻孔参数计算某矿为煤与瓦斯突出矿井，可采煤层为M3、M4两层煤，煤层走向方位为15° ，倾向方位为285° ，煤层特征见表1。目前矿井 M3煤层基本回采完，正在布置 M4煤层的开拓巷道， 在 M4煤层采掘前须进行区域突出危险性预测。表 1 某矿 M3、M4煤层特征表矿井对 M4煤层进行区域突出危险性预测，采用测煤层瓦斯压力的方法。测压方案： 根据钻孔施工地点的位置， 分为煤巷穿层钻孔和石门穿层钻孔。在M3煤层巷道的巷道内布置 4 个穿层钻孔，施工至M4煤层。在石门布置 1 个穿层钻孔，施工至M4煤层。测压要求：(1) 测压钻孔施工时， 尽量选择围岩完整的地点，穿过煤层底板 0.5m，为了利用封孔，钻孔长度不小于 20m，倾角一般大于 20° 。(2) 钻孔参数计算一般包含钻孔长度L(m)、见煤长度 l(m) 、方位角 α ( ° ) 和倾角 β ( ° ) 等。测压钻孔参数的计算在CAD制图软件中进行。1 煤巷穿层钻孔参数计算煤巷穿层钻孔为布置在M3煤层的 1#，2#，3#和4#钻孔。 1#钻孔方位为煤层走向； 2#，3#钻孔方位为煤层倾向； 4#钻孔方位为煤层伪倾向。根据钻孔施工的不同方位， CAD制图分别计算其钻孔参数。1.1 钻孔沿走向施工1#钻孔的开孔地点为M3煤层巷道的底板。当以煤层走向作剖面时， 煤层投影水平距离为层间距乘以煤层倾角的正切值。 因此，当钻孔沿走向施工时，已知两煤层的厚度、倾角及层间距，以及钻孔长度的限定条件， 即可计算出满足要求钻孔的倾角 β 、长度 L 和见煤长度 l 。在 CAD中，先画 AO基准线，以煤层倾角20° ，煤层间距 14m作 OC线，通过 C点作线 CA垂直于CO，并与基准线相交于A 点。在 A 点和 O点分别作 M3、M4煤层， A点为 1#钻孔的开孔点。根据测压钻孔施工的要求， 钻孔长度一般不小于20m，按长度为 21m作 AD与 M4煤层相交，延长AD到B点，B 点与 M4煤层的底板垂距为0.5m。标注出 AB与 M3煤层的角度 β =45° ，即为钻孔的施工倾角。然后依次标注出钻孔的见煤长度l=2.0m ，钻孔长度 L=23.7m。CAD制图计算 1#钻孔参数见图 1，计算结果见表 2。图 1 CAD作图计算沿走向施工钻孔参数图表 2 CAD作图计算施工钻孔参数表1.2 钻孔沿倾向施工当以煤层倾向作剖面时，按煤层的真倾角投影。在 CAD中，按煤层的倾角20° ，煤层间距 14m作出 M3、M4煤层，作 AO基准线垂直于 M3、M4煤层，通过 A点作一条水平线。(1)2#钻孔沿煤层反倾向施工，以A 点为开孔点...
