铁磁谐振过电压

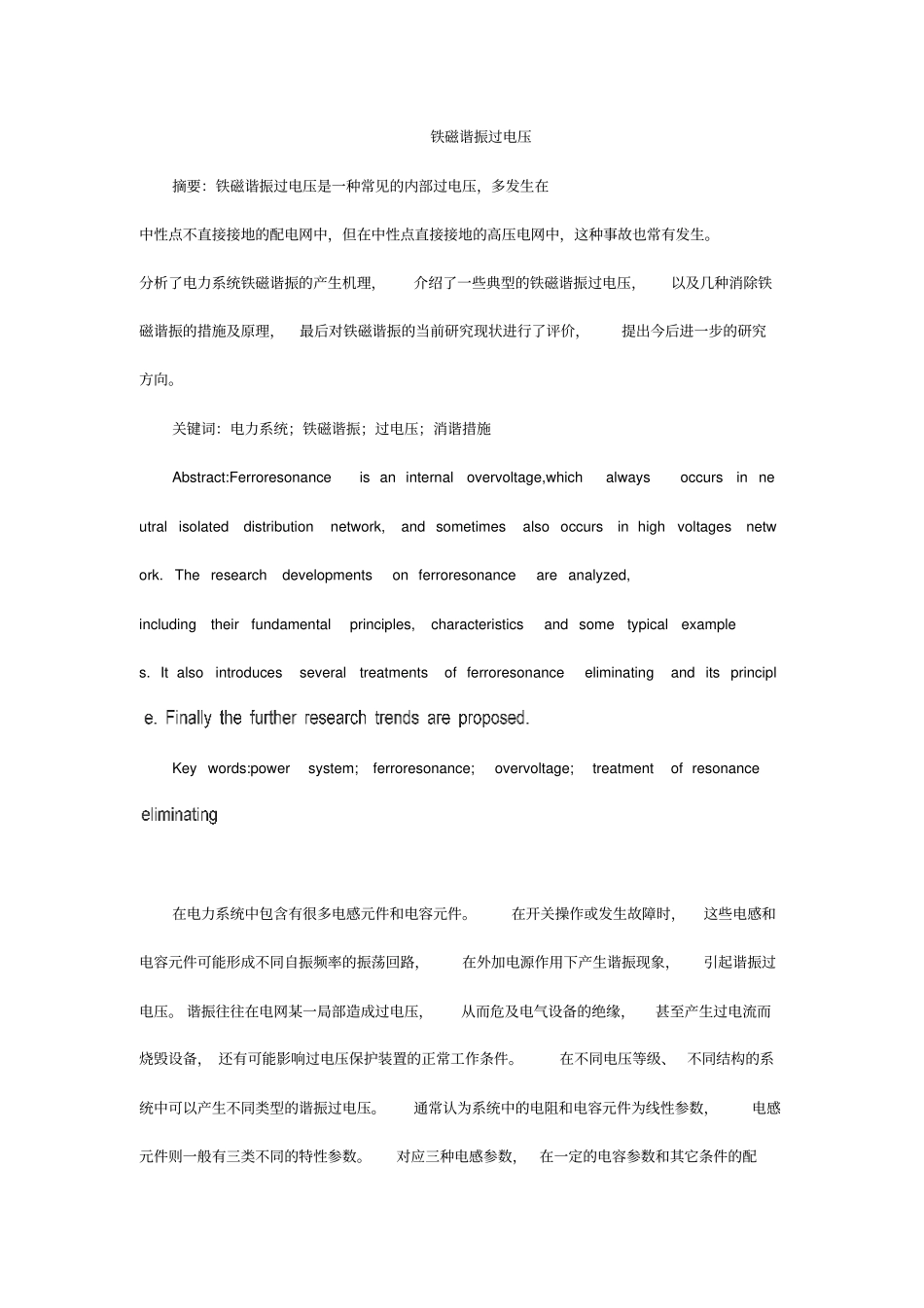

铁磁谐振过电压_第1页
1/9

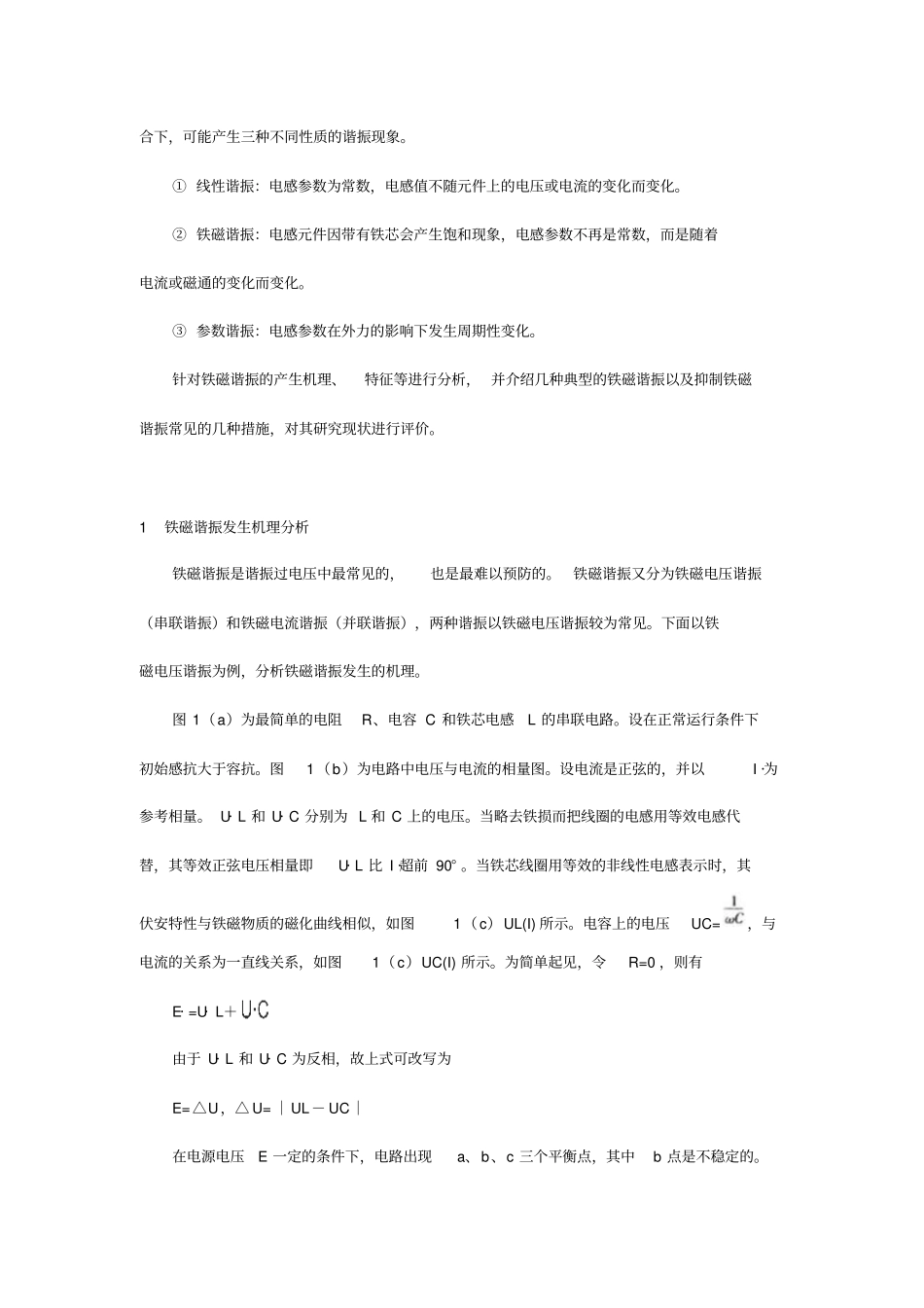

铁磁谐振过电压_第2页
2/9
铁磁谐振过电压_第3页
3/9
铁磁谐振过电压摘要:铁磁谐振过电压是一种常见的内部过电压,多发生在中性点不直接接地的配电网中,但在中性点直接接地的高压电网中,这种事故也常有发生。分析了电力系统铁磁谐振的产生机理,介绍了一些典型的铁磁谐振过电压,以及几种消除铁磁谐振的措施及原理,最后对铁磁谐振的当前研究现状进行了评价,提出今后进一步的研究方向。关键词:电力系统;铁磁谐振;过电压;消谐措施Abstract:Ferroresonance is an internal overvoltage,which alwaysoccurs in neutral isolated distribution network, and sometimes also occurs in high voltages network. The research developments on ferroresonance are analyzed, including their fundamental principles, characteristics and some typical example s. It also introduces several treatments of ferroresonance eliminating and its principlKey words:power system; ferroresonance; overvoltage; treatment of resonance 在电力系统中包含有很多电感元件和电容元件。在开关操作或发生故障时,这些电感和电容元件可能形成不同自振频率的振荡回路,在外加电源作用下产生谐振现象,引起谐振过电压。 谐振往往在电网某一局部造成过电压,从而危及电气设备的绝缘,甚至产生过电流而烧毁设备, 还有可能影响过电压保护装置的正常工作条件。在不同电压等级、 不同结构的系统中可以产生不同类型的谐振过电压。通常认为系统中的电阻和电容元件为线性参数,电感元件则一般有三类不同的特性参数。对应三种电感参数,在一定的电容参数和其它条件的配合下,可能产生三种不同性质的谐振现象。① 线性谐振:电感参数为常数,电感值不随元件上的电压或电流的变化而变化。② 铁磁谐振:电感元件因带有铁芯会产生饱和现象,电感参数不再是常数,而是随着电流或磁通的变化而变化。③ 参数谐振:电感参数在外力的影响下发生周期性变化。针对铁磁谐振的产生机理、特征等进行分析, 并介绍几种典型的铁磁谐振以及抑制铁磁谐振常见的几种措施,对其研究现状进行评价。1铁磁谐振发生机理分析铁磁谐振是谐振过电压中最常见的,也是最难以预防的。铁磁谐振又分为铁磁电压谐振(串联谐振)和铁磁电流谐振(并联谐振),两种谐振以铁磁电压谐振较为常见。下面以铁磁电压谐振为例,分析铁磁谐振发生的机理。图 1(a)为最简单的电阻R、电容 C 和铁...
