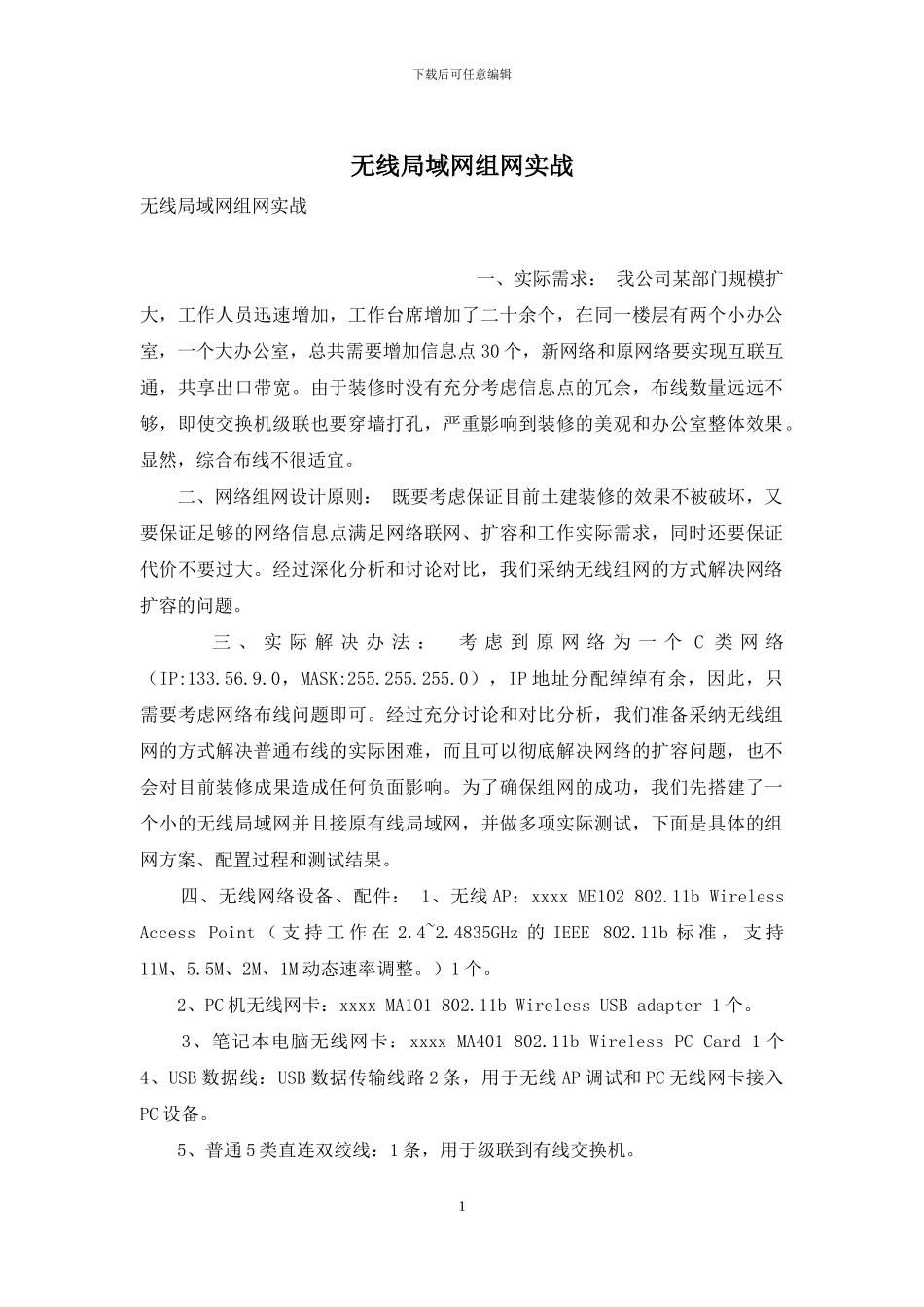

下载后可任意编辑无线局域网组网实战无线局域网组网实战 一、实际需求: 我公司某部门规模扩大,工作人员迅速增加,工作台席增加了二十余个,在同一楼层有两个小办公室,一个大办公室,总共需要增加信息点 30 个,新网络和原网络要实现互联互通,共享出口带宽。由于装修时没有充分考虑信息点的冗余,布线数量远远不够,即使交换机级联也要穿墙打孔,严重影响到装修的美观和办公室整体效果。显然,综合布线不很适宜。 二、网络组网设计原则: 既要考虑保证目前土建装修的效果不被破坏,又要保证足够的网络信息点满足网络联网、扩容和工作实际需求,同时还要保证代价不要过大。经过深化分析和讨论对比,我们采纳无线组网的方式解决网络扩容的问题。 三 、 实 际 解 决 办 法 : 考 虑 到 原 网 络 为 一 个 C 类 网 络(IP:133.56.9.0,MASK:255.255.255.0),IP 地址分配绰绰有余,因此,只需要考虑网络布线问题即可。经过充分讨论和对比分析,我们准备采纳无线组网的方式解决普通布线的实际困难,而且可以彻底解决网络的扩容问题,也不会对目前装修成果造成任何负面影响。为了确保组网的成功,我们先搭建了一个小的无线局域网并且接原有线局域网,并做多项实际测试,下面是具体的组网方案、配置过程和测试结果。 四、无线网络设备、配件: 1、无线 AP:xxxx ME102 802.11b Wireless Access Point ( 支 持 工 作 在 2.4~2.4835GHz 的 IEEE 802.11b 标 准 , 支 持11M、5.5M、2M、1M 动态速率调整。)1 个。 2、PC 机无线网卡:xxxx MA101 802.11b Wireless USB adapter 1 个。 3、笔记本电脑无线网卡:xxxx MA401 802.11b Wireless PC Card 1 个 4、USB 数据线:USB 数据传输线路 2 条,用于无线 AP 调试和 PC 无线网卡接入PC 设备。 5、普通 5 类直连双绞线:1 条,用于级联到有线交换机。 1下载后可任意编辑 6、其他:联想笔记本电脑 1 台(WIN98 SE),DEL 台式机 1 台(xxxx20XX xxxxIONAL),xxxx06 交换机 1 台。 五、组网网络拓扑图: 六、操作步骤: 我们将整个过程分成如下几个步骤完成。 第一步:安装 AP USB 驱动程序: (1)将 AP 设备上电,并且将 USB 数据线一端(大头)连接到 PC 机 USB 插槽,一端(小头)连接到 AP 设备 CONSOL 口,同时用原配 5 类线将 AP 级联到 4006 交换机; (2)PC 机屏幕上显示找...
