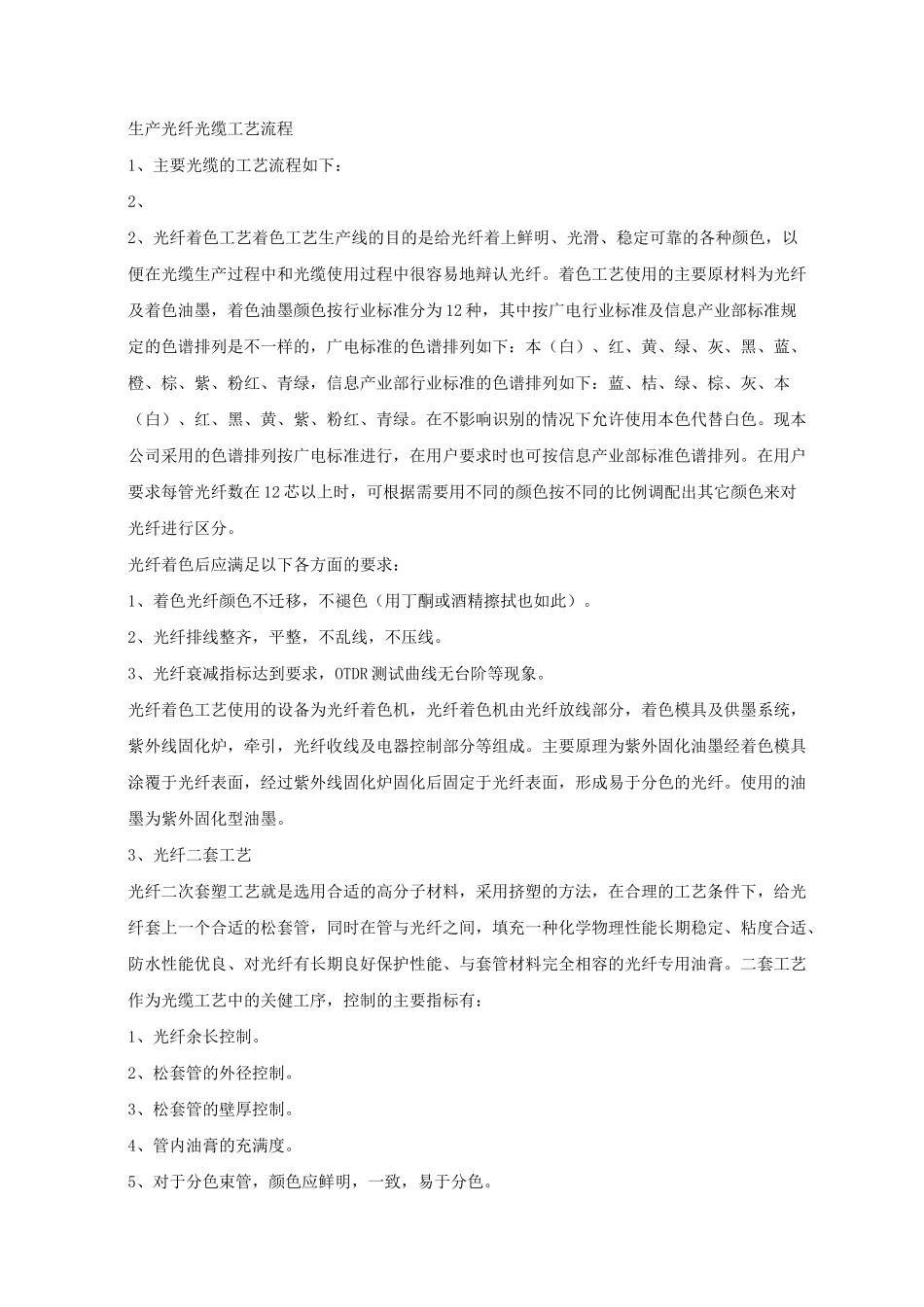

生产光纤光缆工艺流程1、主要光缆的工艺流程如下：2、2、光纤着色工艺着色工艺生产线的目的是给光纤着上鲜明、光滑、稳定可靠的各种颜色，以便在光缆生产过程中和光缆使用过程中很容易地辩认光纤。着色工艺使用的主要原材料为光纤及着色油墨，着色油墨颜色按行业标准分为 12 种，其中按广电行业标准及信息产业部标准规定的色谱排列是不一样的，广电标准的色谱排列如下：本（白）、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿，信息产业部行业标准的色谱排列如下：蓝、桔、绿、棕、灰、本（白）、红、黑、黄、紫、粉红、青绿。在不影响识别的情况下允许使用本色代替白色。现本公司采用的色谱排列按广电标准进行，在用户要求时也可按信息产业部标准色谱排列。在用户要求每管光纤数在 12 芯以上时，可根据需要用不同的颜色按不同的比例调配出其它颜色来对光纤进行区分。光纤着色后应满足以下各方面的要求：1、着色光纤颜色不迁移，不褪色（用丁酮或酒精擦拭也如此）。2、光纤排线整齐，平整，不乱线，不压线。3、光纤衰减指标达到要求，OTDR 测试曲线无台阶等现象。光纤着色工艺使用的设备为光纤着色机，光纤着色机由光纤放线部分，着色模具及供墨系统，紫外线固化炉，牵引，光纤收线及电器控制部分等组成。主要原理为紫外固化油墨经着色模具涂覆于光纤表面，经过紫外线固化炉固化后固定于光纤表面，形成易于分色的光纤。使用的油墨为紫外固化型油墨。3、光纤二套工艺光纤二次套塑工艺就是选用合适的高分子材料，采用挤塑的方法，在合理的工艺条件下，给光纤套上一个合适的松套管，同时在管与光纤之间，填充一种化学物理性能长期稳定、粘度合适、防水性能优良、对光纤有长期良好保护性能、与套管材料完全相容的光纤专用油膏。二套工艺作为光缆工艺中的关健工序，控制的主要指标有：1、光纤余长控制。2、松套管的外径控制。3、松套管的壁厚控制。4、管内油膏的充满度。5、对于分色束管，颜色应鲜明，一致，易于分色。光纤二次套塑工艺使用的设备为光纤二次套塑机，设备组成由光纤放线架，油膏填充装置，上料烘干装置，塑料挤出主机，温水冷却水槽，轮式牵引，冷水冷却水槽，吹干装置，在线测径仪，皮带牵引，储线装置，双盘收线及电器控制系统等组成。4、成缆工艺成缆工艺又称绞缆工艺，是光缆制造过程中的一道重要工序。成缆的目的是为了增加光缆的柔软性及可弯曲度，提高光缆的抗拉能力和改善光缆的温度特性，同时通过对不同根数松套管的组...
