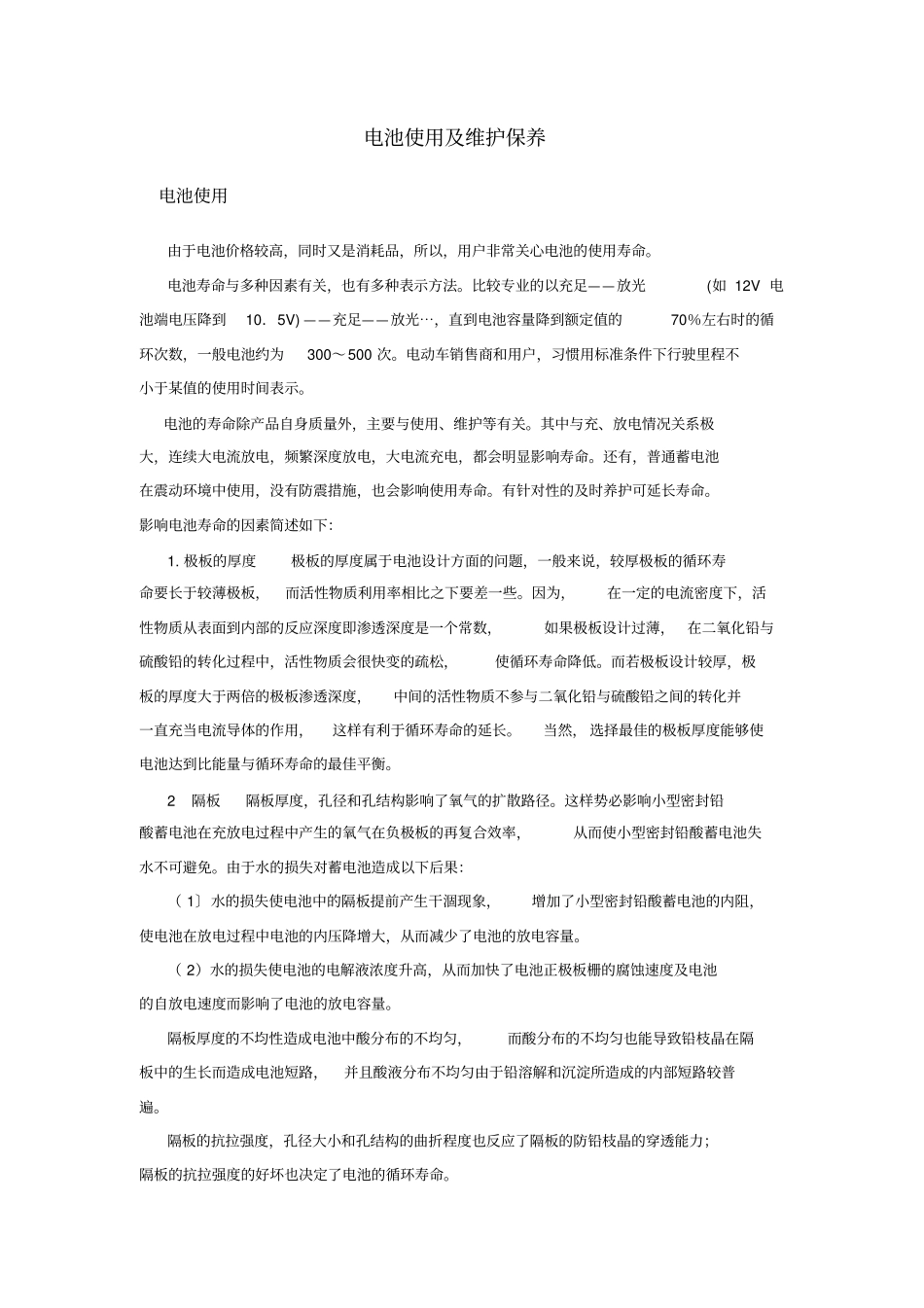

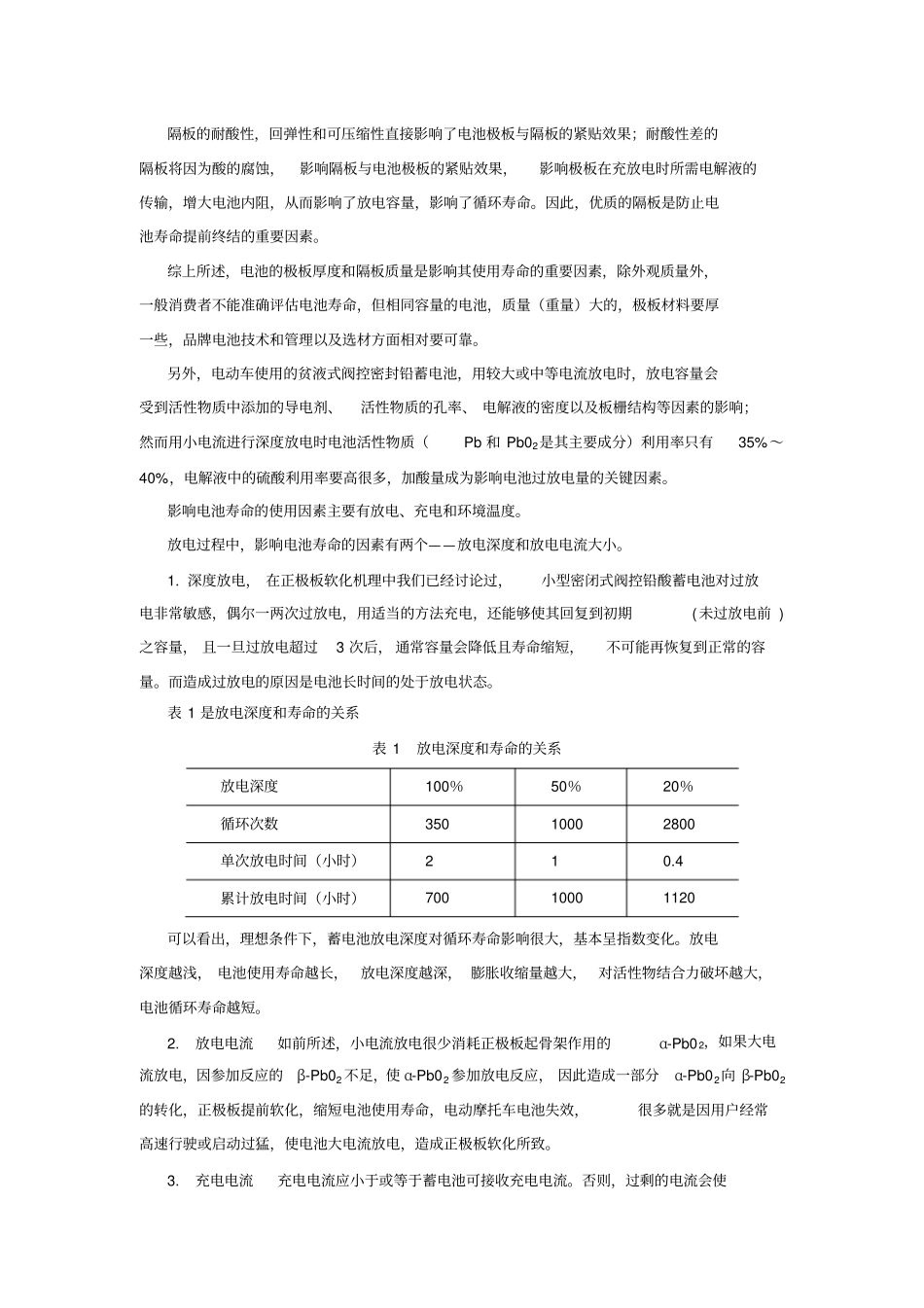

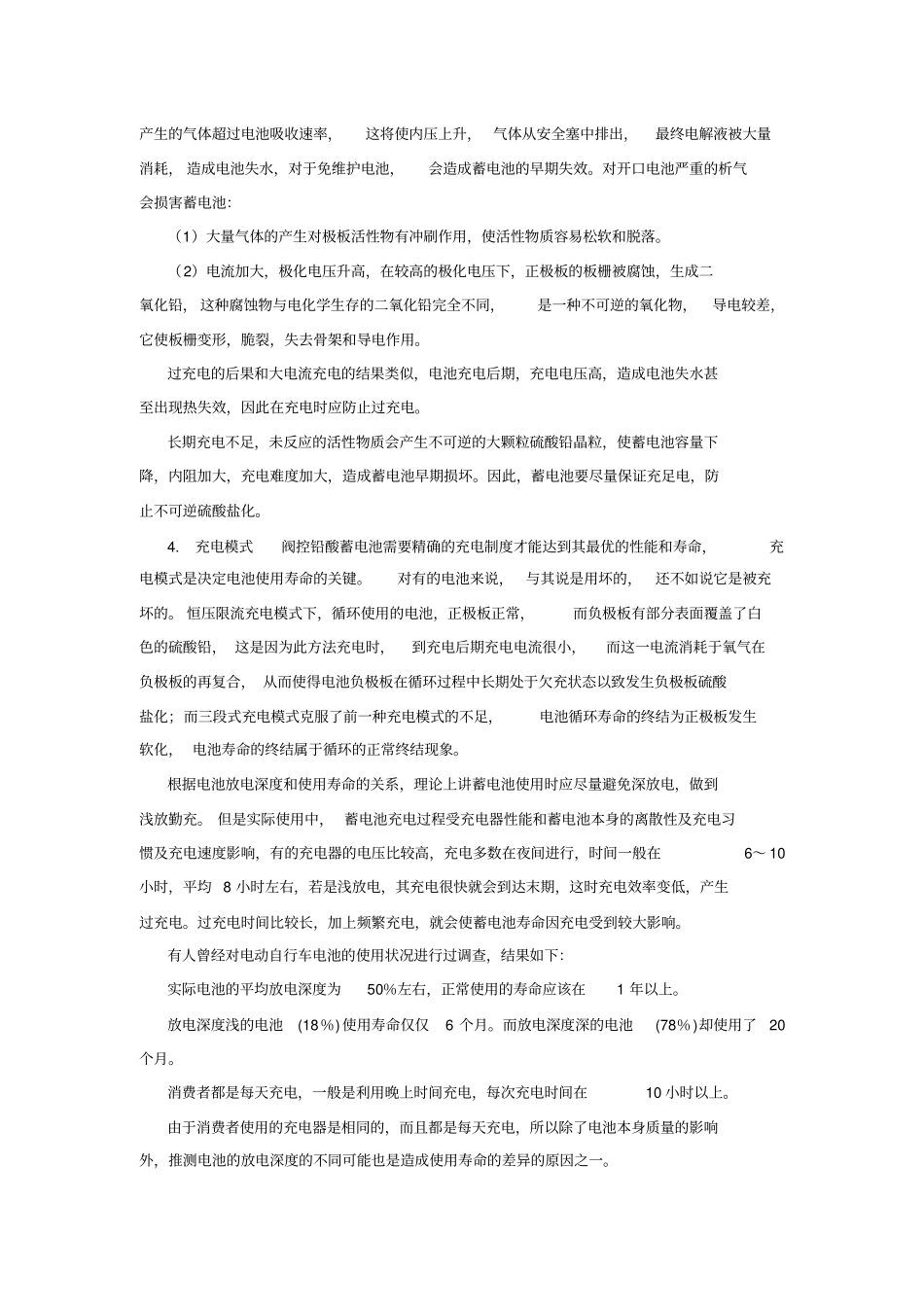

电池使用及维护保养电池使用由于电池价格较高，同时又是消耗品，所以，用户非常关心电池的使用寿命。电池寿命与多种因素有关，也有多种表示方法。比较专业的以充足——放光(如 12V 电池端电压降到10．5V) ——充足——放光⋯，直到电池容量降到额定值的70％左右时的循环次数，一般电池约为300～500 次。电动车销售商和用户，习惯用标准条件下行驶里程不小于某值的使用时间表示。电池的寿命除产品自身质量外，主要与使用、维护等有关。其中与充、放电情况关系极大，连续大电流放电，频繁深度放电，大电流充电，都会明显影响寿命。还有，普通蓄电池在震动环境中使用，没有防震措施，也会影响使用寿命。有针对性的及时养护可延长寿命。影响电池寿命的因素简述如下：1. 极板的厚度极板的厚度属于电池设计方面的问题，一般来说，较厚极板的循环寿命要长于较薄极板，而活性物质利用率相比之下要差一些。因为，在一定的电流密度下，活性物质从表面到内部的反应深度即渗透深度是一个常数，如果极板设计过薄，在二氧化铅与硫酸铅的转化过程中，活性物质会很快变的疏松，使循环寿命降低。而若极板设计较厚，极板的厚度大于两倍的极板渗透深度，中间的活性物质不参与二氧化铅与硫酸铅之间的转化并一直充当电流导体的作用，这样有利于循环寿命的延长。当然， 选择最佳的极板厚度能够使电池达到比能量与循环寿命的最佳平衡。2隔板隔板厚度，孔径和孔结构影响了氧气的扩散路径。这样势必影响小型密封铅酸蓄电池在充放电过程中产生的氧气在负极板的再复合效率，从而使小型密封铅酸蓄电池失水不可避免。由于水的损失对蓄电池造成以下后果：（ 1〕水的损失使电池中的隔板提前产生干涸现象，增加了小型密封铅酸蓄电池的内阻，使电池在放电过程中电池的内压降增大，从而减少了电池的放电容量。（ 2）水的损失使电池的电解液浓度升高，从而加快了电池正极板栅的腐蚀速度及电池的自放电速度而影响了电池的放电容量。隔板厚度的不均性造成电池中酸分布的不均匀，而酸分布的不均匀也能导致铅枝晶在隔板中的生长而造成电池短路，并且酸液分布不均匀由于铅溶解和沉淀所造成的内部短路较普遍。隔板的抗拉强度，孔径大小和孔结构的曲折程度也反应了隔板的防铅枝晶的穿透能力；隔板的抗拉强度的好坏也决定了电池的循环寿命。隔板的耐酸性，回弹性和可压缩性直接影响了电池极板与隔板的紧贴效果；耐酸性差的隔板将因为酸的腐蚀，影响隔板与电池极板的紧贴效果，影响极板...
