铜合金接触线

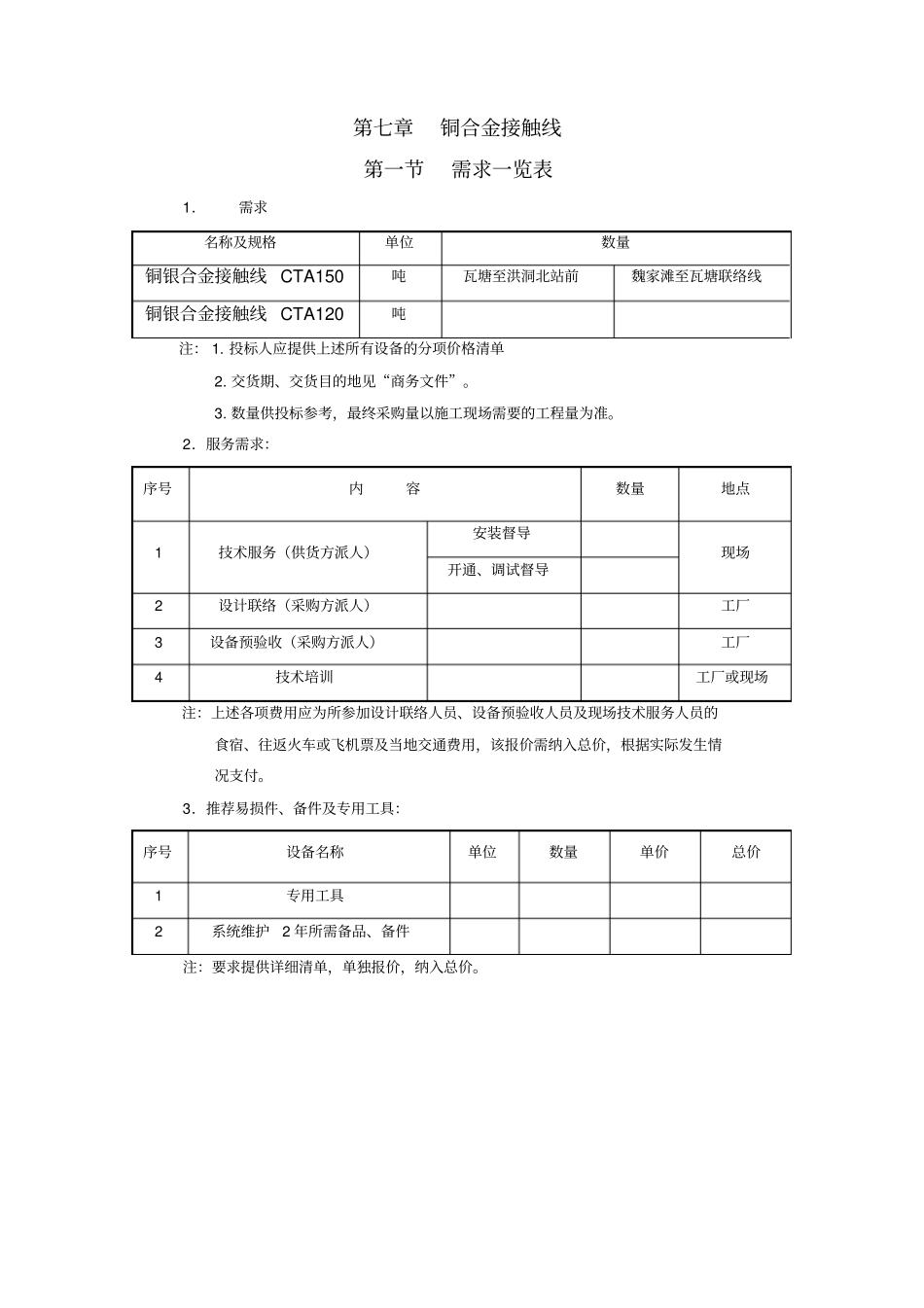

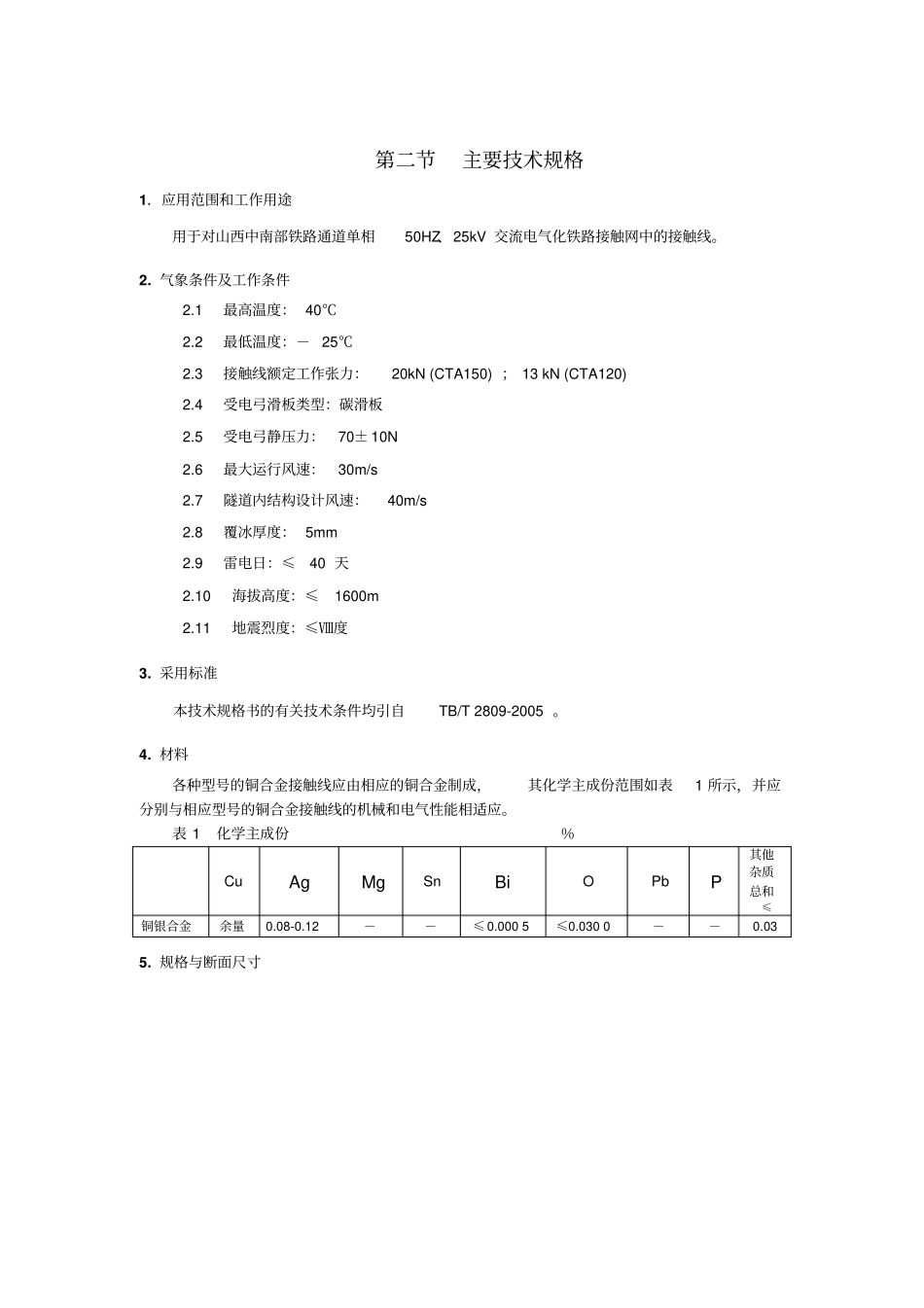

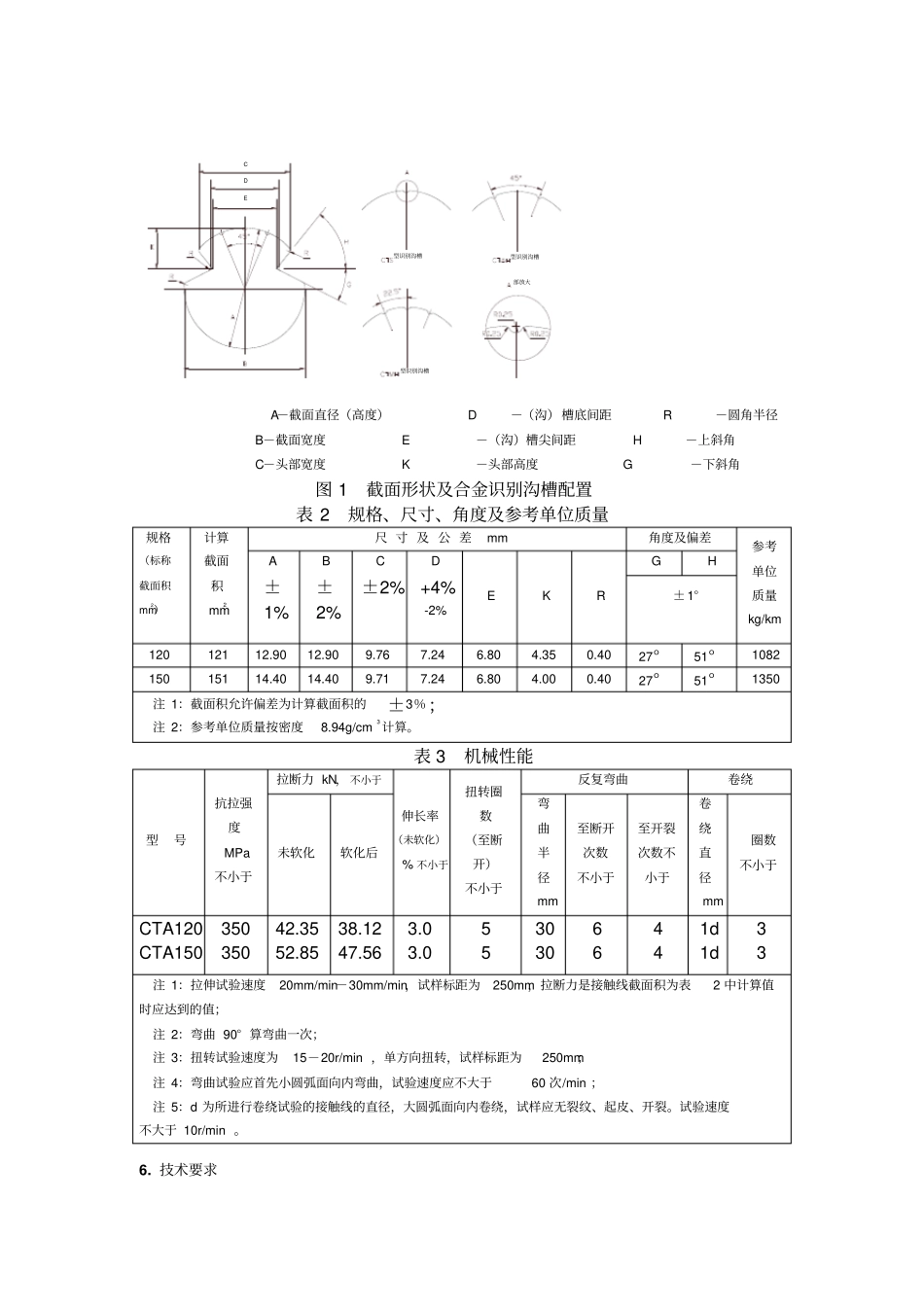

第七章铜合金接触线第一节需求一览表1．需求名称及规格单位数量铜银合金接触线 CTA150吨瓦塘至洪洞北站前魏家滩至瓦塘联络线铜银合金接触线 CTA120吨注： 1. 投标人应提供上述所有设备的分项价格清单2. 交货期、交货目的地见“商务文件”。3. 数量供投标参考，最终采购量以施工现场需要的工程量为准。2．服务需求：序号内容数量地点1 技术服务（供货方派人）安装督导现场开通、调试督导2 设计联络（采购方派人）工厂3 设备预验收（采购方派人）工厂4 技术培训工厂或现场注：上述各项费用应为所参加设计联络人员、设备预验收人员及现场技术服务人员的食宿、往返火车或飞机票及当地交通费用，该报价需纳入总价，根据实际发生情况支付。3．推荐易损件、备件及专用工具：序号设备名称单位数量单价总价1 专用工具2 系统维护2 年所需备品、备件注：要求提供详细清单，单独报价，纳入总价。第二节主要技术规格1．应用范围和工作用途用于对山西中南部铁路通道单相50HZ、25kV 交流电气化铁路接触网中的接触线。2. 气象条件及工作条件2.1 最高温度： 40℃2.2 最低温度：－ 25℃2.3 接触线额定工作张力： 20kN (CTA150) ； 13 kN (CTA120) 2.4 受电弓滑板类型：碳滑板2.5 受电弓静压力：70± 10N 2.6 最大运行风速：30m/s 2.7 隧道内结构设计风速：40m/s 2.8 覆冰厚度： 5mm 2.9 雷电日：≤ 40 天2.10 海拔高度：≤ 1600m 2.11 地震烈度：≤Ⅷ度3. 采用标准本技术规格书的有关技术条件均引自TB/T 2809-2005 。4. 材料各种型号的铜合金接触线应由相应的铜合金制成，其化学主成份范围如表1 所示，并应分别与相应型号的铜合金接触线的机械和电气性能相适应。表 1 化学主成份％Cu Ag Mg Sn Bi O Pb P 其他杂质总和≤铜银合金余量0.08-0.12 －－≤ 0.000 5 ≤0.030 0 －－0.03 5. 规格与断面尺寸型识别沟槽CDE部放大型识别沟槽型识别沟槽A－截面直径（高度） D－（沟） 槽底间距 R－圆角半径B－截面宽度 E－（沟）槽尖间距 H－上斜角C－头部宽度 K－头部高度 G－下斜角图 1 截面形状及合金识别沟槽配置表 2 规格、尺寸、角度及参考单位质量规格（标称截面积mm2）计算截面积mm2尺 寸 及 公 差mm 角度及偏差参考单位质量kg/km A ±1%B ±2%C ±2%D +4%-2% E K R G H ± 1°120 121 12.90 12.90 9.76 7.24 6.80 4.35 0.40 27°51°1082 150 151 14.40 ...
