铜管壁厚的确定

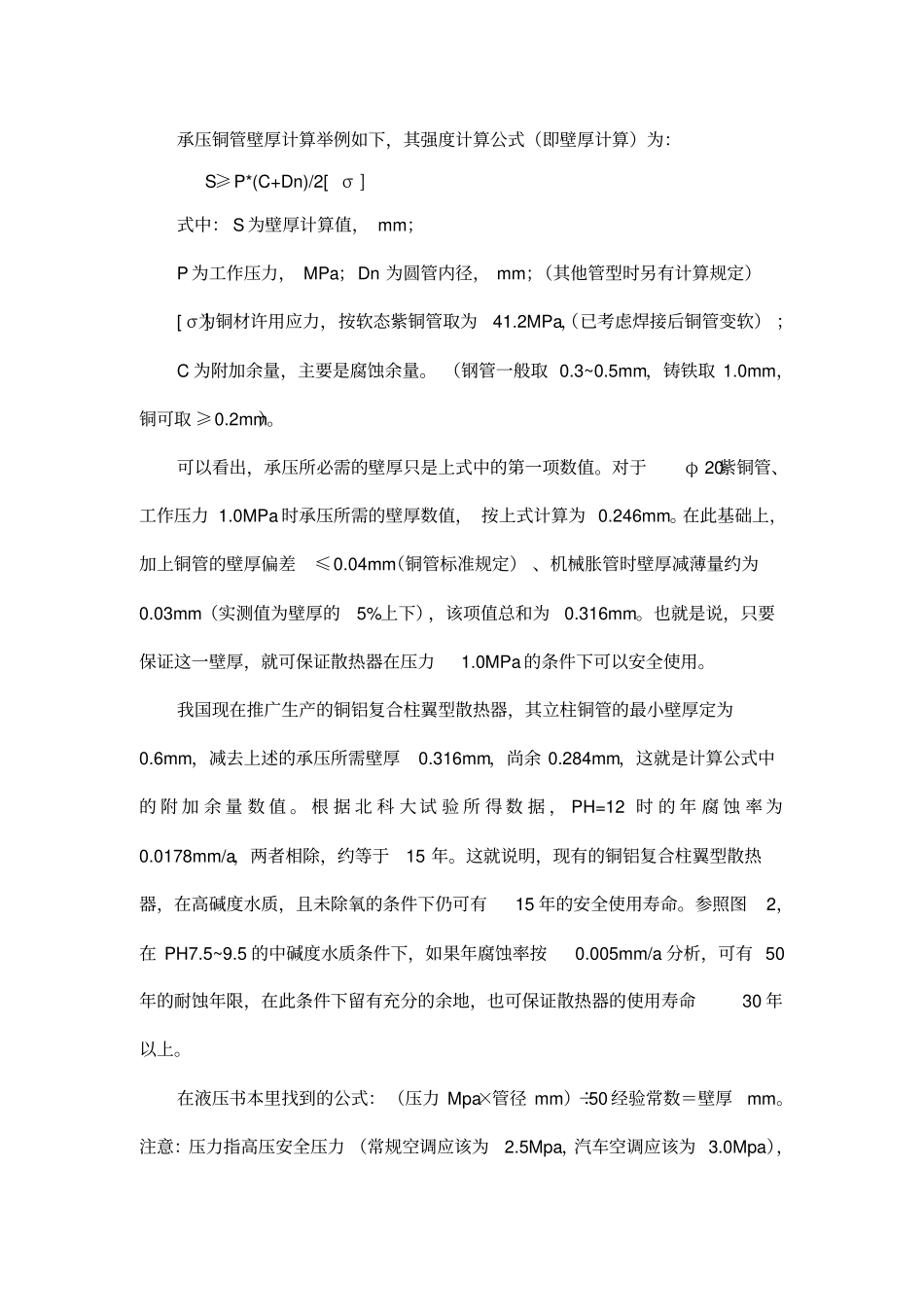

承压铜管壁厚计算举例如下，其强度计算公式（即壁厚计算）为：S≥P*(C+Dn)/2[σ ]式中： S 为壁厚计算值， mm；P 为工作压力， MPa；Dn 为圆管内径， mm；（其他管型时另有计算规定）[ σ ]为铜材许用应力，按软态紫铜管取为41.2MPa，（已考虑焊接后铜管变软） ；C 为附加余量，主要是腐蚀余量。 （钢管一般取 0.3~0.5mm，铸铁取 1.0mm，铜可取 ≥0.2mm）。可以看出，承压所必需的壁厚只是上式中的第一项数值。对于φ 20紫铜管、工作压力 1.0MPa 时承压所需的壁厚数值， 按上式计算为 0.246mm。在此基础上，加上铜管的壁厚偏差≤0.04mm（铜管标准规定） 、机械胀管时壁厚减薄量约为0.03mm（实测值为壁厚的5%上下），该项值总和为0.316mm。也就是说，只要保证这一壁厚，就可保证散热器在压力1.0MPa 的条件下可以安全使用。我国现在推广生产的铜铝复合柱翼型散热器，其立柱铜管的最小壁厚定为0.6mm，减去上述的承压所需壁厚0.316mm，尚余 0.284mm，这就是计算公式中的 附 加 余 量 数 值 。 根 据 北 科 大 试 验 所 得 数 据 ， PH=12 时 的 年 腐 蚀 率 为0.0178mm/a，两者相除，约等于15 年。这就说明，现有的铜铝复合柱翼型散热器，在高碱度水质，且未除氧的条件下仍可有15 年的安全使用寿命。参照图2，在 PH7.5~9.5 的中碱度水质条件下，如果年腐蚀率按0.005mm/a 分析，可有 50年的耐蚀年限，在此条件下留有充分的余地，也可保证散热器的使用寿命30 年以上。在液压书本里找到的公式：（压力 Mpa×管径 mm）÷50 经验常数＝壁厚mm。注意：压力指高压安全压力 （常规空调应该为2.5Mpa，汽车空调应该为 3.0Mpa），空调在停止使用时的蒸发器部分压力＝冷凝压力，所以也应该选2.5Mpa，如果蒸发器铜管选 10mm 直径，铜管壁厚应该不小于0.5mm，现在厂家使用0.35 甚至 0.3 壁厚的铜管，是在吃安全系数。1.1 阀门的代号与识别：管道系统中的阀门按其结构特点可分为闸阀（代号为Z）、截止阀（代号为J）、蝶阀（D）、节流阀（ L）、止回阀（ H）、减压阀（ Y）、疏水阀（ S）、安全阀（A）、隔膜阀（ G）、旋塞阀 (X) 、球阀（ Q）等。按压力可分为低压阀（pn<1.6MPa）、中压阀（ pn=2.5、4.0、6.4MPa）、高压阀（ 10MPa< pn <100MPa）、超高压阀（pn>100MPa）。根据机标JB-308-74 规定，国产的阀门都有一个特定的型号。阀门的型号由 7 个单元组成，分别依次代表阀门...
