铝电解电容寿命计算

铝电解电容寿命计算_第1页
1/8
铝电解电容寿命计算_第2页
2/8
铝电解电容寿命计算_第3页
3/8

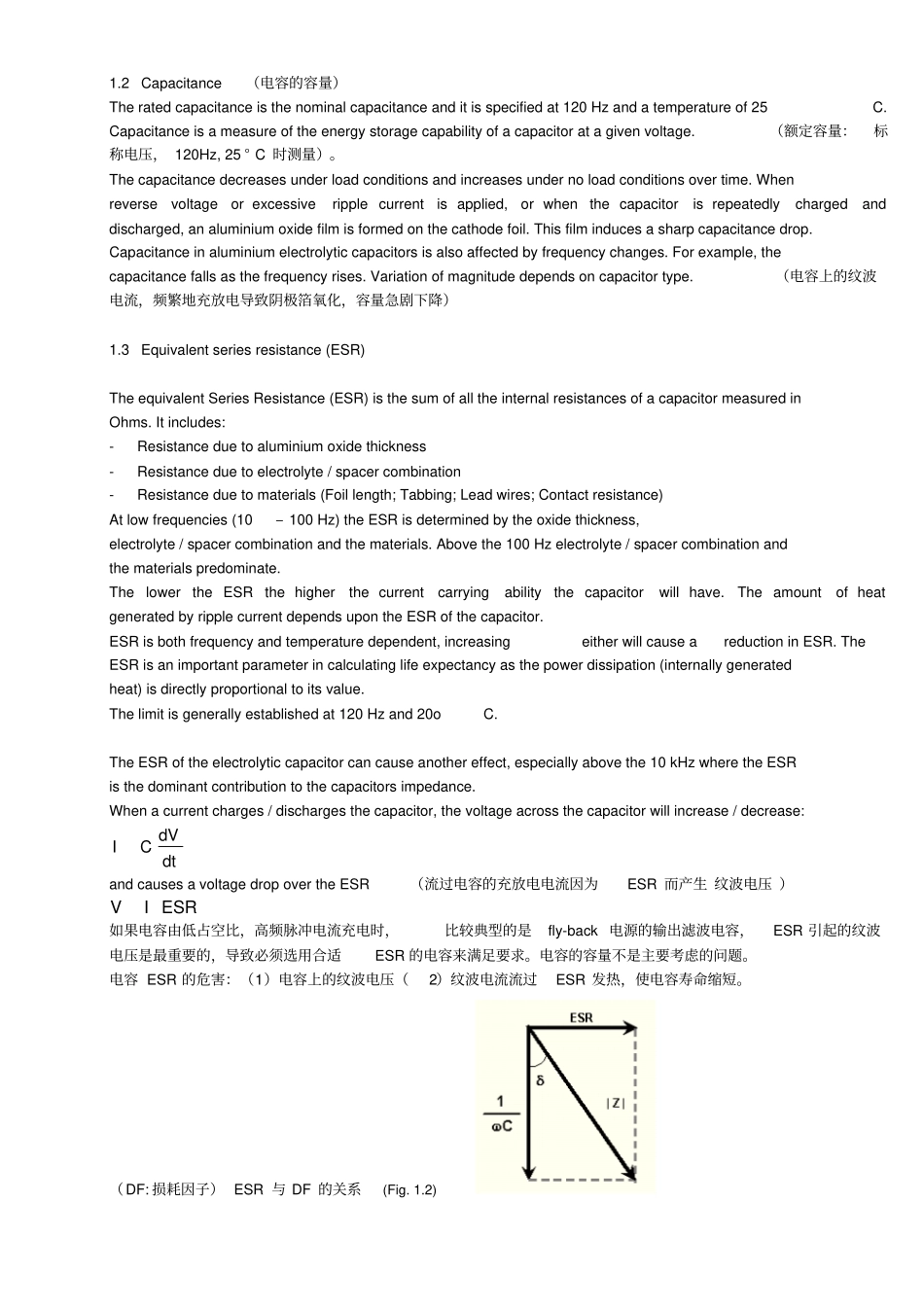

最近在网上寻找资料,获益非浅。不能光索取而不奉献,花了一周的时间,牺牲了晚上和周末,得罪了夫人。当然了,整理过程中,自己也有所提高。同时也呼吁大家行动起来,多总结经验形成文字。当然了,年轻人有所保留是可以理解的,毕竟为了减少竞争者;但是有些人说自己是退休者,为啥如此吝啬或障碍重重?网络是一个虚拟世界,现实生活已经有如此众多的虚伪,面子,为啥还要将其带入网络中呢?多么希望技术栏目中能恢复人与人间的真诚与无私奉献,体现出知识分子.学者 .工程师的风范。当然,许多人不错,但是更多的人让我感觉差劲。我很少上网,也不愿与人争吵,只是提出个人的感受而已。铝电解电容的寿命电源产品中经常用到铝电解电容,他的寿命往往决定了整个产品的寿命。因此,了解如何计算铝电解电容的寿命很有必要。下面将我的一些心得整理出来,供大家参考。希望有助于提高国人的知识水平。说白了很简单,只不过很多人找不到相关的资料而已。同时也希望学校的教材中能够近早讲解相关知识。我尽量少翻译,因为我的语言能力及相关的专业术语还不行。仅供参考。Chapter 1铝电解电容的特性1.1 Circuit model (等效模型)The following circuit models the aluminium electrolytic capacitor’s normal operation as well as the over voltage and reverse voltage behavior. (此模型包含正常运行,过压,反压时的特性)CACcRPESR L D = Anode capacitance (阳极电容 ) = Cathode capacitance(阴极电容 ) = Parallel resistance, due to dielectric (并联电阻 ) = Series resistance, as a result of connections, paper, electrolyte, ect. 等效串联电阻= Winding inductance and connections 等效串联电感= Over and reverse voltage 等效稳压管The capacitance Ca and Cc are the capacitance of the capacitor and is frequency and temperature depended. (Ca and Cc ,它的容量是频率及温度的函数)The resistance ESR is the equivalent series resistance which is frequency and temperature depended. It also increases with the rated voltage. (ESR 是频率及温度的函数,随着额定电压的增加而增加)The inductanc e L is the equivalent series inductance, and it ’s independent for both frequ...
