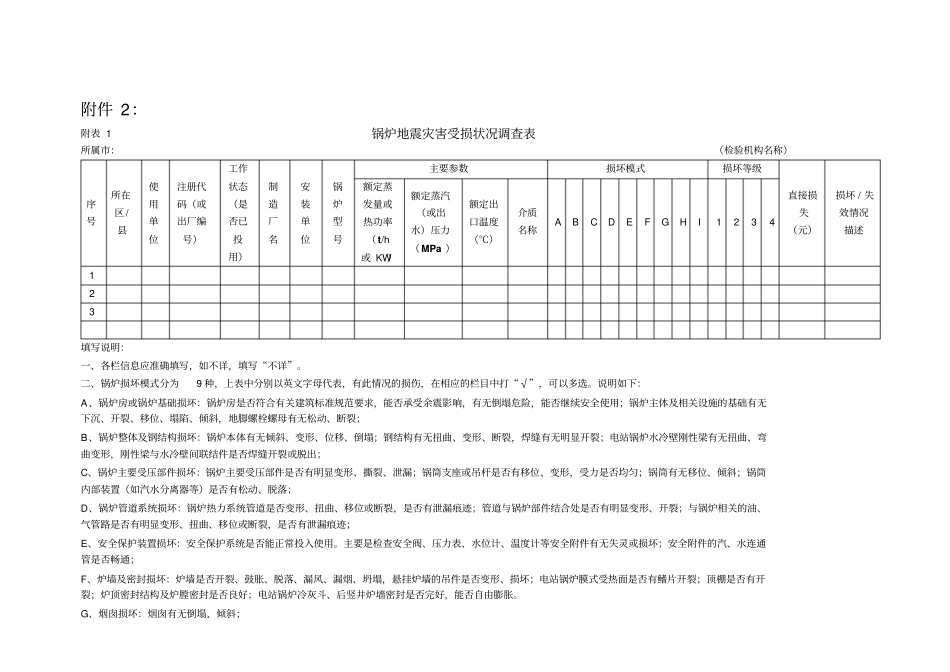

附件 2：附表 1 锅炉地震灾害受损状况调查表所属市：（检验机构名称）序号所在区/县使用单位注册代码（或出厂编号）工作状态（是否已投用）制造厂名安装单位锅炉型号主要参数损坏模式损坏等级直接损失（元）损坏 / 失效情况描述额定蒸发量或热功率（t/h或 KW）额定蒸汽（或出水）压力（MPa ）额定出口温度（℃）介质名称A B C D E F G H I 1 2 3 4 1 2 3 填写说明：一、各栏信息应准确填写，如不详，填写“不详”。二、锅炉损坏模式分为9 种，上表中分别以英文字母代表，有此情况的损伤，在相应的栏目中打“√”，可以多选。说明如下：A、锅炉房或锅炉基础损坏：锅炉房是否符合有关建筑标准规范要求，能否承受余震影响，有无倒塌危险，能否继续安全使用；锅炉主体及相关设施的基础有无下沉、开裂、移位、塌陷、倾斜，地脚螺栓螺母有无松动、断裂；B、锅炉整体及钢结构损坏：锅炉本体有无倾斜、变形、位移、倒塌；钢结构有无扭曲、变形、断裂，焊缝有无明显开裂；电站锅炉水冷壁刚性梁有无扭曲、弯曲变形，刚性梁与水冷壁间联结件是否焊缝开裂或脱出；C、锅炉主要受压部件损坏：锅炉主要受压部件是否有明显变形、撕裂、泄漏；锅筒支座或吊杆是否有移位、变形，受力是否均匀；锅筒有无移位、倾斜；锅筒内部装置（如汽水分离器等）是否有松动、脱落；D、锅炉管道系统损坏：锅炉热力系统管道是否变形、扭曲、移位或断裂，是否有泄漏痕迹；管道与锅炉部件结合处是否有明显变形、开裂；与锅炉相关的油、气管路是否有明显变形、扭曲、移位或断裂，是否有泄漏痕迹；E、安全保护装置损坏：安全保护系统是否能正常投入使用。主要是检查安全阀、压力表、水位计、温度计等安全附件有无失灵或损坏；安全附件的汽、水连通管是否畅通；F、炉墙及密封损坏：炉墙是否开裂、鼓胀、脱落、漏风、漏烟、坍塌，悬挂炉墙的吊件是否变形、损坏；电站锅炉膜式受热面是否有鳍片开裂；顶棚是否有开裂；炉顶密封结构及炉膛密封是否良好；电站锅炉冷灰斗、后竖井炉墙密封是否完好，能否自由膨胀。G、烟囱损坏：烟囱有无倒塌、倾斜；H、辅机和附件损坏：磨煤机、输煤设备有无损坏；炉排传动是否卡涩，炉排部件有无损坏；烟风系统、炉渣排出系统、除尘系统有无损坏；循环泵、吹灰器、除渣机、鼓（引）风机是否正常；转动机械有无异常震动或停转；水处理设备是否损坏；I 、其他损坏。三、锅炉设备地震损坏等级分为4 级，按下列标准划分并根据情况在相应栏...
