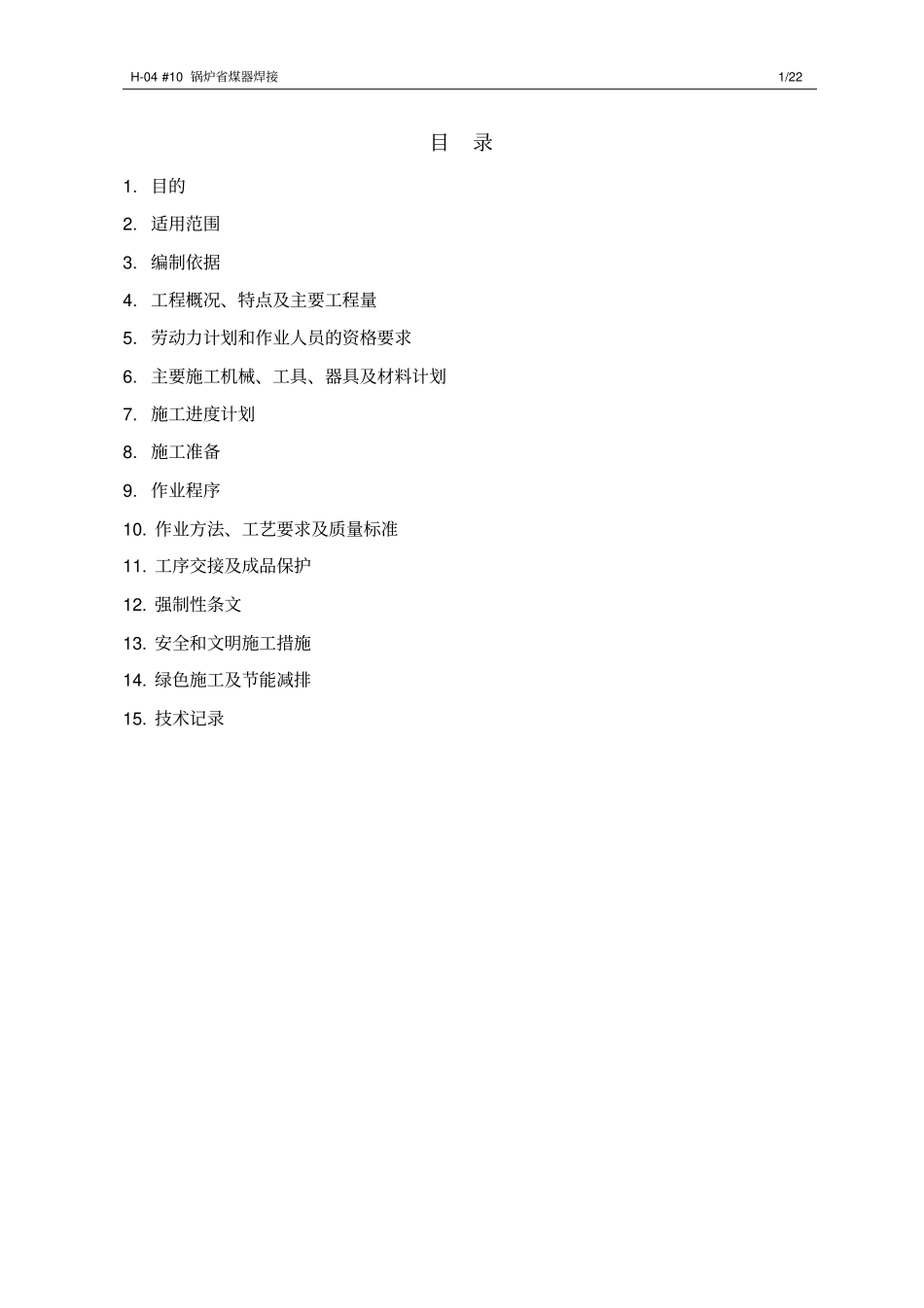

作 业 指 导 书工程名称：内蒙古大唐托克托电厂五期扩建工程编号： H-04 作业项目名称： #10 锅炉省煤器焊接编制单位：中能建江苏省电力建设第一工程有限公司大唐托电项目部编写：日期审核：日期审定：日期日期批准：日期出版日期：版次：H-04 #10 锅炉省煤器焊接1/22 目录1. 目的2. 适用范围3. 编制依据4. 工程概况、特点及主要工程量5. 劳动力计划和作业人员的资格要求6. 主要施工机械、工具、器具及材料计划7. 施工进度计划8. 施工准备9. 作业程序10. 作业方法、工艺要求及质量标准11. 工序交接及成品保护12. 强制性条文13. 安全和文明施工措施14. 绿色施工及节能减排15. 技术记录H-04 #10 锅炉省煤器焊接2/22 1．目的为了使项目作业规范、符合程序、满足标准，确保施工安全、优质、准点完成，编制本作业指导书。2．适用范围本作业指导书适用于内蒙古大唐托克托电厂五期#10 锅炉的省煤器现场组合安装焊接作业。3．编制依据1)东方锅炉厂有限公司省煤器相关图纸2)《内蒙古大唐托克托电厂五期扩建项目#2 标段施工组织总设计》3)《内蒙古大唐托克托电厂五期扩建项目#2 标段焊接专业施工组织设计》4)《焊接工艺评定规程 》（DL/T868-2014 ）江苏电建一公司焊接工艺评定报告5)《特种设备焊接操作人员考核细则》TSG Z6002-2010 6)《锅炉安全技术监察工程》(TSG G0001-2012) 7)《焊工技术考核规程》 （ DL/T679-2012）8)《火力发电厂焊接技术规程》 （DL/T869-2012 ）9)《管道焊接接头超声波检验技术规程》（DL/T820-2002）10) 《钢制承压管道对接焊接接头射线检验技术规程》（DL/T821-2002）11) 《承压设备无损检测》 （NB/T47013-2015）12) 《火力发电厂金属监督技术规程》DL/T438-2009 13) 《电力建设施工质量验收及评价规程》第 7 部分：焊接（DL/T5210.7-2010 ）14) 《工程建设标准强制性条文》电力工程部分(2013 版) 15) 《电力建设安全工作规程》火力发电厂部分（DL5009.1-2014 ）4．工程概况、特点及主要工程量4.1 工程概况内蒙古大唐托克托电厂五期扩建项目2×660MW超超临界燃煤空冷机组变压运行直流炉，一次中间再热、单炉膛平衡通风、紧身封闭、固态排渣、全钢构架、全悬吊结构， π 型布置。省煤器包括上部省煤器，下部省煤器且分为前烟道省煤器、H-04 #10 锅炉省煤器焊接3/22 后烟道省煤器。 由于悬吊管上下连接低温过热器且材质为12CrMoVG，故放入过热器作业指导书中体现...
