锚杆验收试验报告

锚杆验收试验报告_第1页
1/9

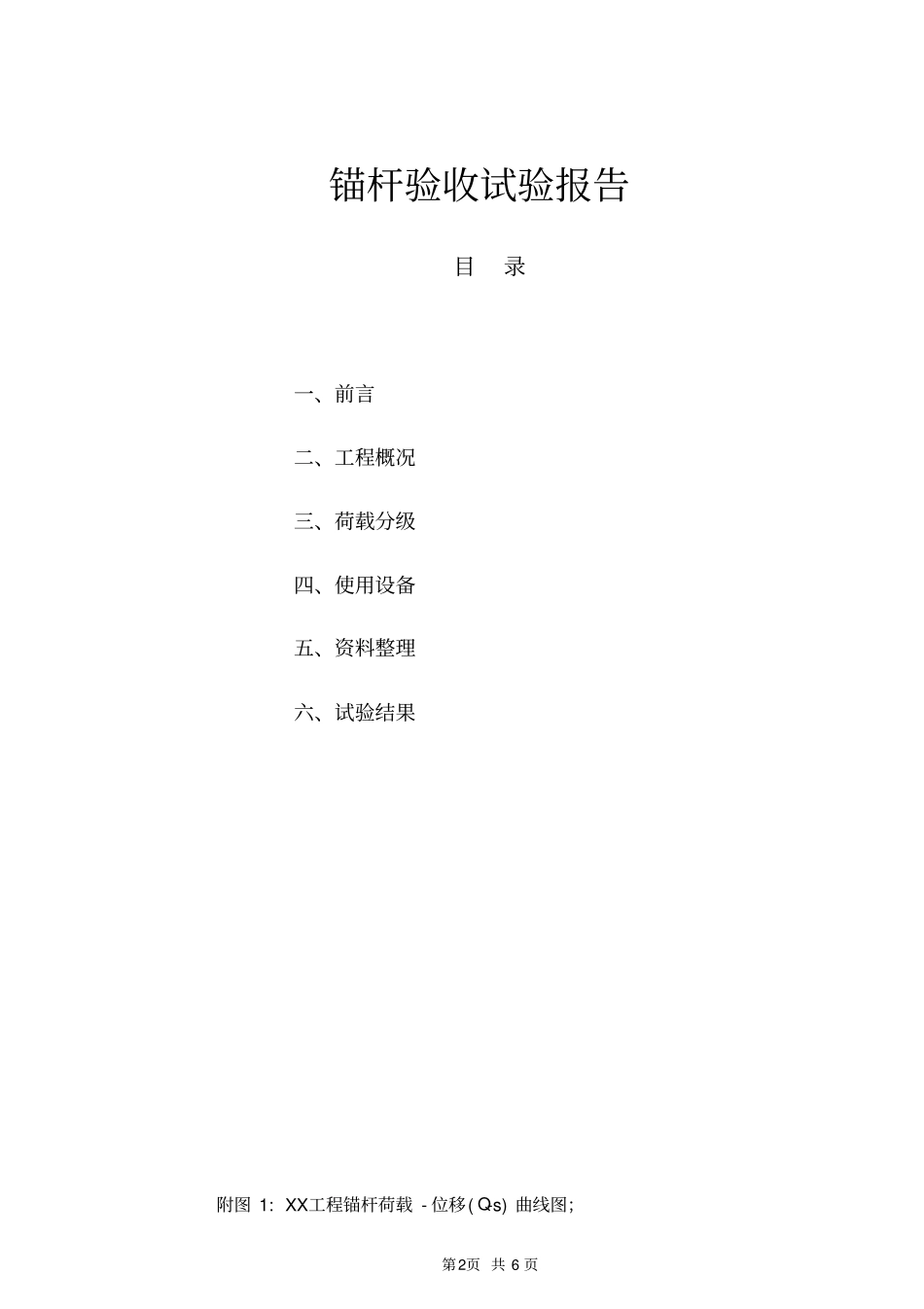

锚杆验收试验报告_第2页
2/9
锚杆验收试验报告_第3页
3/9
锚杆验收试验报告第2页 共 6 页锚杆验收试验报告目录一、前言二、工程概况三、荷载分级四、使用设备五、资料整理六、试验结果附图 1: XX工程锚杆荷载 - 位移( Q-s) 曲线图;第3页 共 6 页一、前言受 XX公司委托, AA公司于对 XX工程的锚杆进行验 收 试 验 。验收试验按照每种类型锚杆总数的5%,自由段位于 I 、Ⅱ、Ⅲ类岩石内时取总数的 1.5%,且均不得少于 5 根的要求确定试验数量。本次锚杆验收试验数量为 1 根,试验锚杆由委托方指定。试验的目的是评定锚杆是否合格。试验依据规范如下:GB50330-2013《建筑边坡工程技术规范》二、工程概况该工程锚杆为嵌岩锚杆,锚固岩层为中风化泥岩,为永久性锚杆。本次验收试验锚杆基本信息,见表1。表 1:锚杆基本信息表序号编号岩质砂浆强度(MPa) 钻孔直径(mm) 钻孔倾角(o) 锚固段长度(m )自由段长度(m )杆体材料规格试验荷载(kN)第4页 共 6 页1 BBB 泥岩30 90 20 4.0 1.70 1 C25 180 三、荷载分级(一)荷载分级和观测时间1、前三级荷载按试验荷载值的20%施加,以后每级为10%;2、达到检验荷载后观测10min,在 10min 持荷时间内锚杆位移量小于1.00mm,当不能满足时持荷至60min 时,锚杆位移量应小于2.00mm;3、卸荷到试验荷载的0.10 倍并测出锚头位移。荷载分级和观测时间,见表2。表 2:荷载分级和观测时间加荷次数试验荷载的百分数(%)荷载(kN )观测时间(min )备注1 20 36 5 2 40 72 5 3 60 108 5 4 70 126 5 5 80 144 5 6 90 162 5 第5页 共 6 页加荷次数试验荷载的百分数(%)荷载(kN )观测时间(min )备注7 100 180 10/60 在 10min持荷时间内锚杆的位移量应小于 1.00mm;当不能满足时持荷至60min时,锚杆位移量应小于2.00mm。8 10 18 5 (二)破坏终止加载条件锚杆试验中出现下列情况之一时可视为破坏,应终止加载:1、锚头位移不收敛,锚固体从岩土层中拔出或锚杆从锚固体中拔出;2、锚头总位移量超过设计允许值;3、土层锚杆试验中后一级荷载产生的锚头位移增量,超过上一级荷载位移增量的 2 倍。四、使用设备1、千斤顶:锚杆拉拔仪。生产单位: XX有限公司仪器编号: XXXX 校准单位: XX计量测试研究所证书编号: XX 校准日期: 20XX年 XX月 XX日2、压力表: 0.4 级精密压力表,量程为0-60MPa。生产单位: XX 仪器编号: XX 检定单位: XX研究院第6页 共 6 页证...
