门式刚架厂房设计计算书

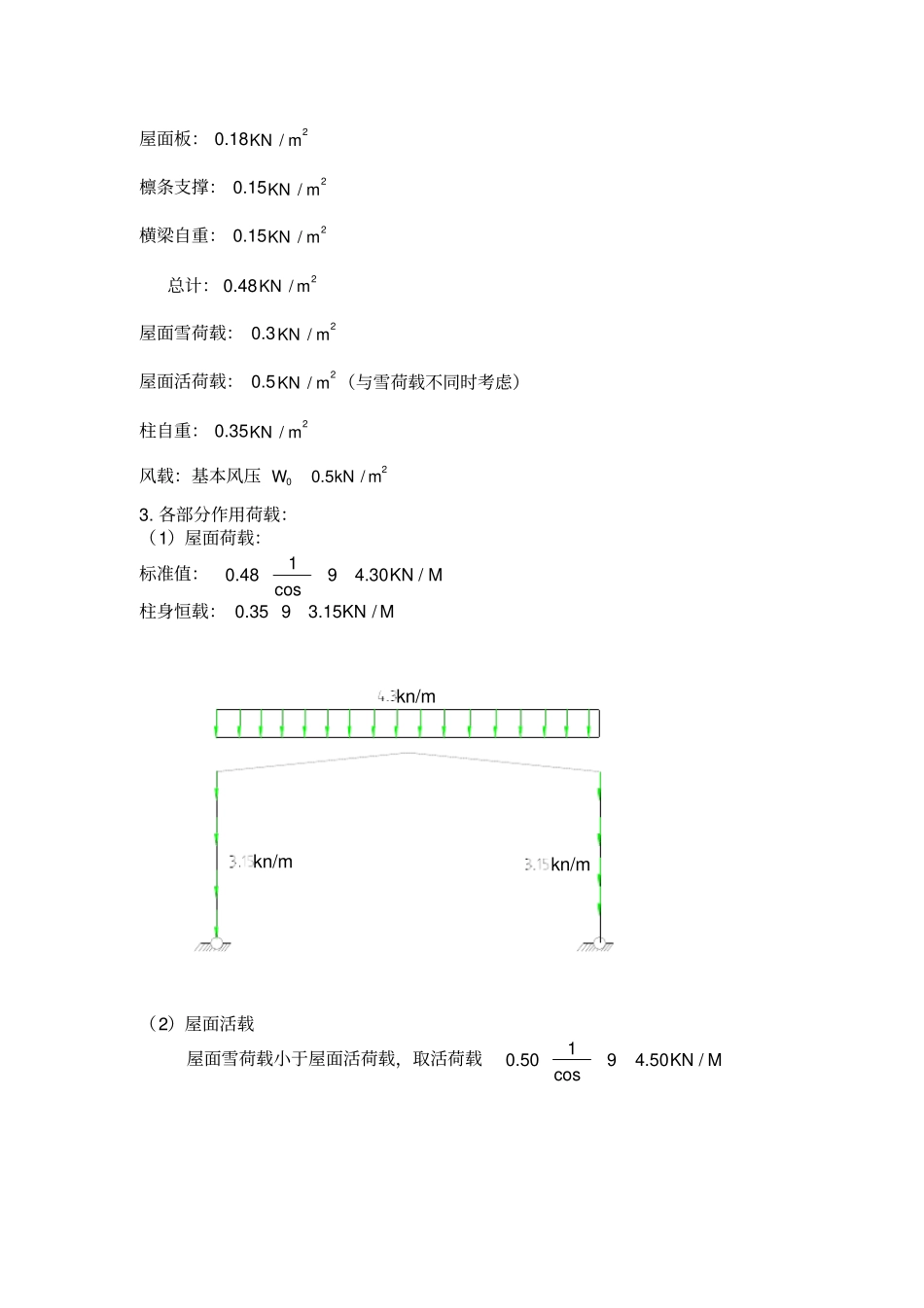

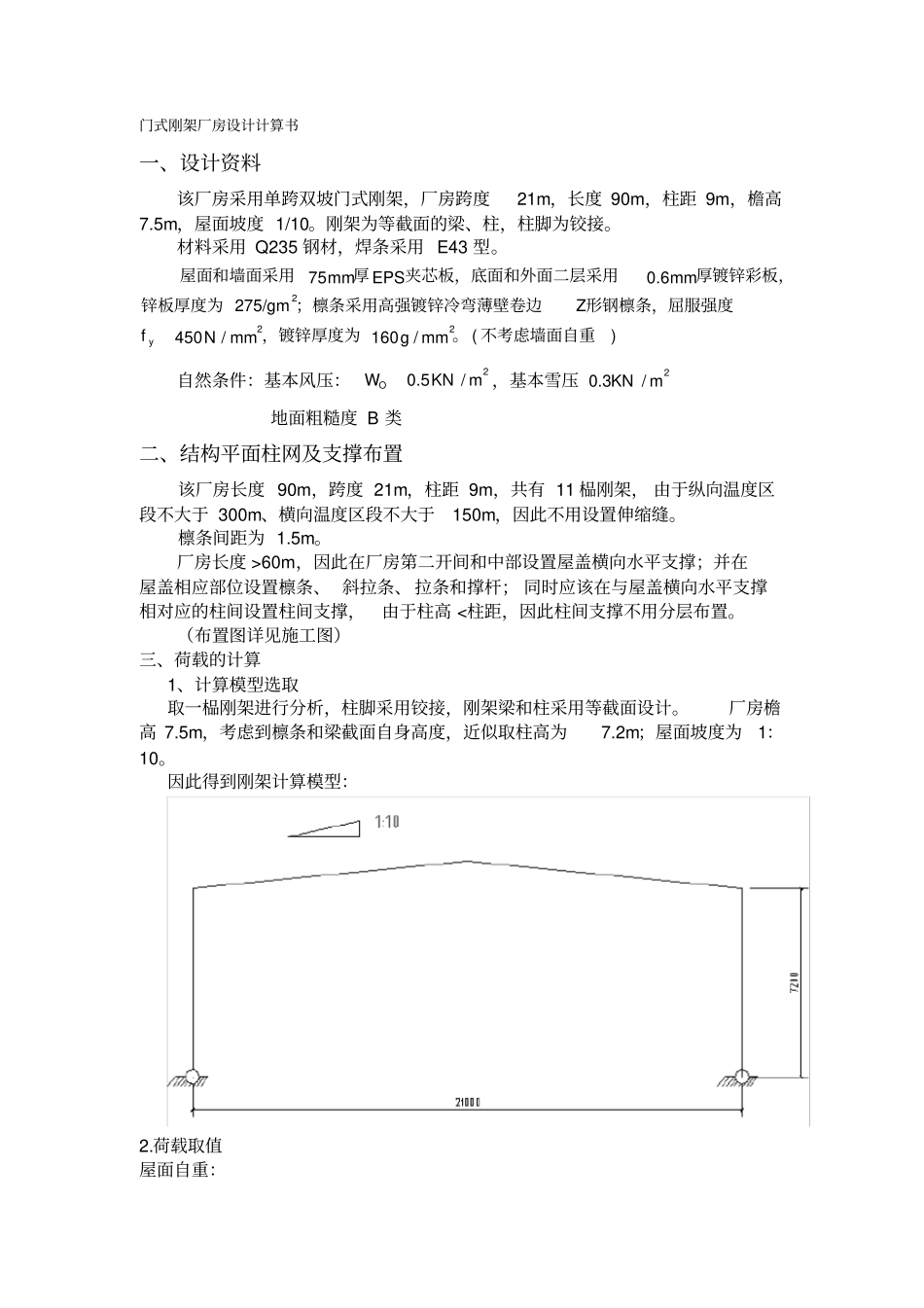

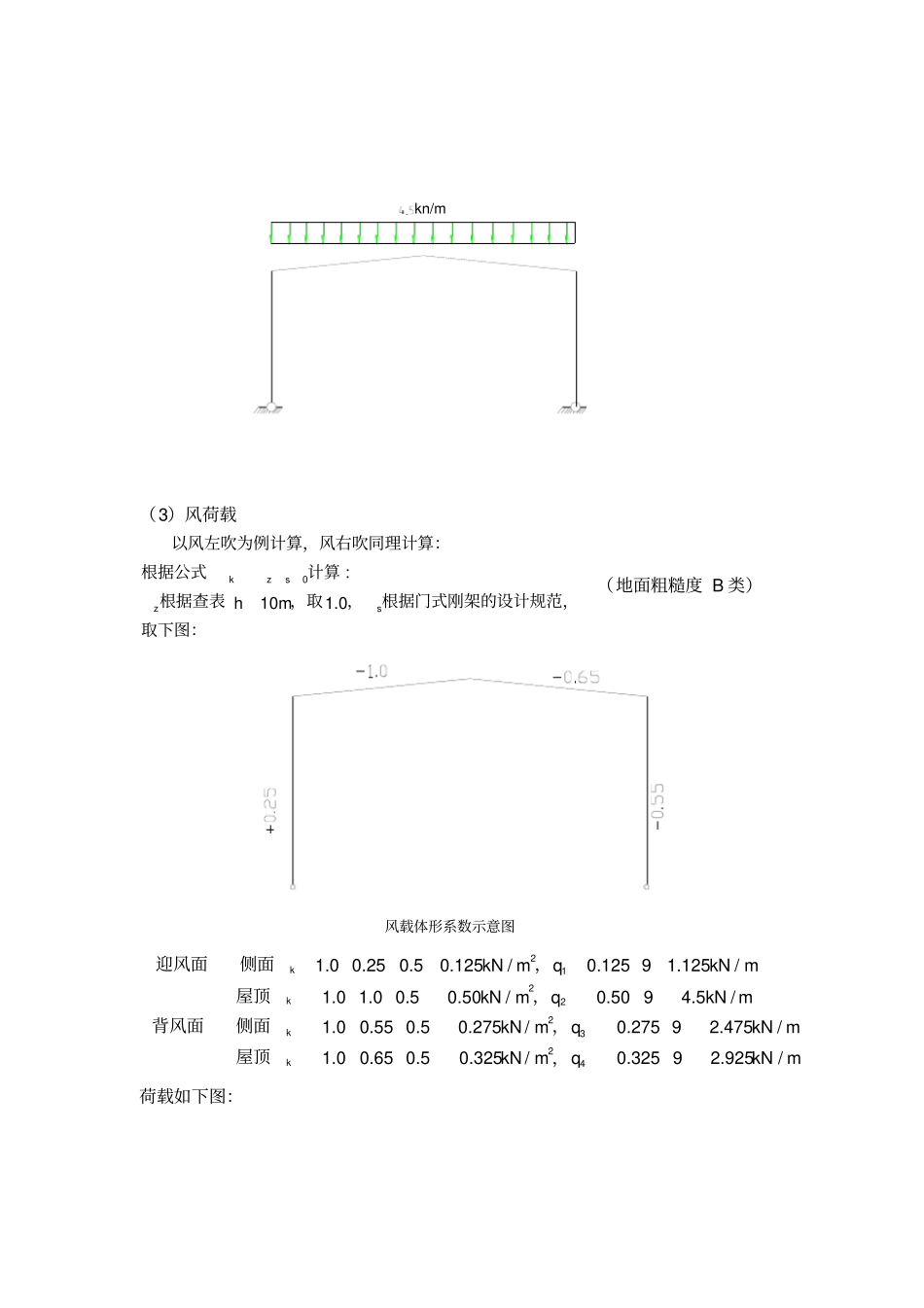

门式刚架厂房设计计算书一、设计资料该厂房采用单跨双坡门式刚架，厂房跨度21m，长度 90m，柱距 9m，檐高7.5m，屋面坡度 1/10。刚架为等截面的梁、柱，柱脚为铰接。材料采用 Q235 钢材，焊条采用 E43 型。22750.6450/160/mmEPSmmNmmg mm2y屋面和墙面采用厚夹芯板，底面和外面二层采用厚镀锌彩板，锌板厚度为 275/gm ；檩条采用高强镀锌冷弯薄壁卷边Z形钢檩条，屈服强度f，镀锌厚度为。 ( 不考虑墙面自重)自然条件：基本风压：20.5/OWKNm ，基本雪压20.3/KNm地面粗糙度 B 类二、结构平面柱网及支撑布置该厂房长度 90m，跨度 21m，柱距 9m，共有 11 榀刚架， 由于纵向温度区段不大于 300m、横向温度区段不大于150m，因此不用设置伸缩缝。檩条间距为 1.5m。厂房长度 >60m，因此在厂房第二开间和中部设置屋盖横向水平支撑；并在屋盖相应部位设置檩条、 斜拉条、 拉条和撑杆； 同时应该在与屋盖横向水平支撑相对应的柱间设置柱间支撑，由于柱高 <柱距，因此柱间支撑不用分层布置。（布置图详见施工图）三、荷载的计算1、计算模型选取取一榀刚架进行分析，柱脚采用铰接，刚架梁和柱采用等截面设计。厂房檐高 7.5m，考虑到檩条和梁截面自身高度，近似取柱高为7.2m；屋面坡度为1：10。因此得到刚架计算模型：2.荷载取值屋面自重：屋面板： 0.182/KNm檩条支撑： 0.152/KNm横梁自重： 0.152/KNm总计： 0.482/KNm屋面雪荷载： 0.32/KNm屋面活荷载： 0.52/KNm （与雪荷载不同时考虑）柱自重： 0.352/KNm风载：基本风压200.5/WkNm3. 各部分作用荷载：（1）屋面荷载：标准值：10.4894.30/cosKNM柱身恒载： 0.35 93.15/KN Mkn/mkn/mkn/m（2）屋面活载屋面雪荷载小于屋面活荷载，取活荷载10.5094.50/cosKN Mkn/m（3）风荷载0101.0kzszshm以风左吹为例计算，风右吹同理计算：根据公式计算 :根据查表，取，根据门式刚架的设计规范，取下图：（地面粗糙度 B 类）风载体形系数示意图2122231.0 0.25 0.50.125/0.125 91.125/1.0 1.0 0.50.50/0.50 94.5/1.0 0.55 0.50.275/0.275 92.475/1.0 0.65 0kN mqkN mkN mqkN mkN mqkN mkkkk迎风面侧面，屋顶，背风面侧面，屋顶24.50.325/0.325 92.925/kN mqkN m，荷载如下图：30058486xykn/mkn/mkn/mkn/m4. 内力计算：（1）截面形式及尺寸初选：梁柱都采用焊接的H型钢6 8:梁的截面高度 h一般取 (1/301/45)l,故取梁截面高度为 600mm；暂取 H600 300，截面...
