门式刚架课程设计

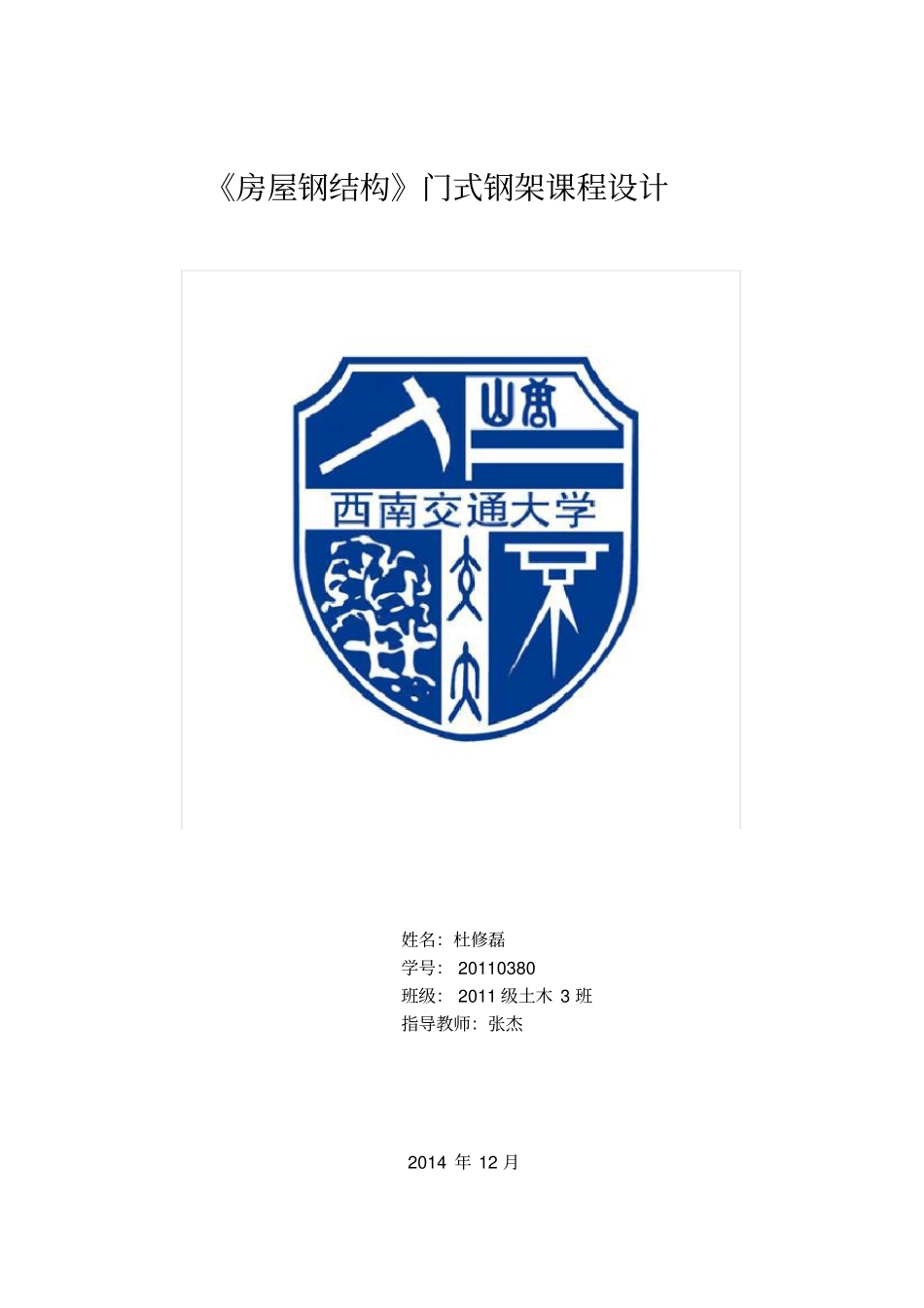

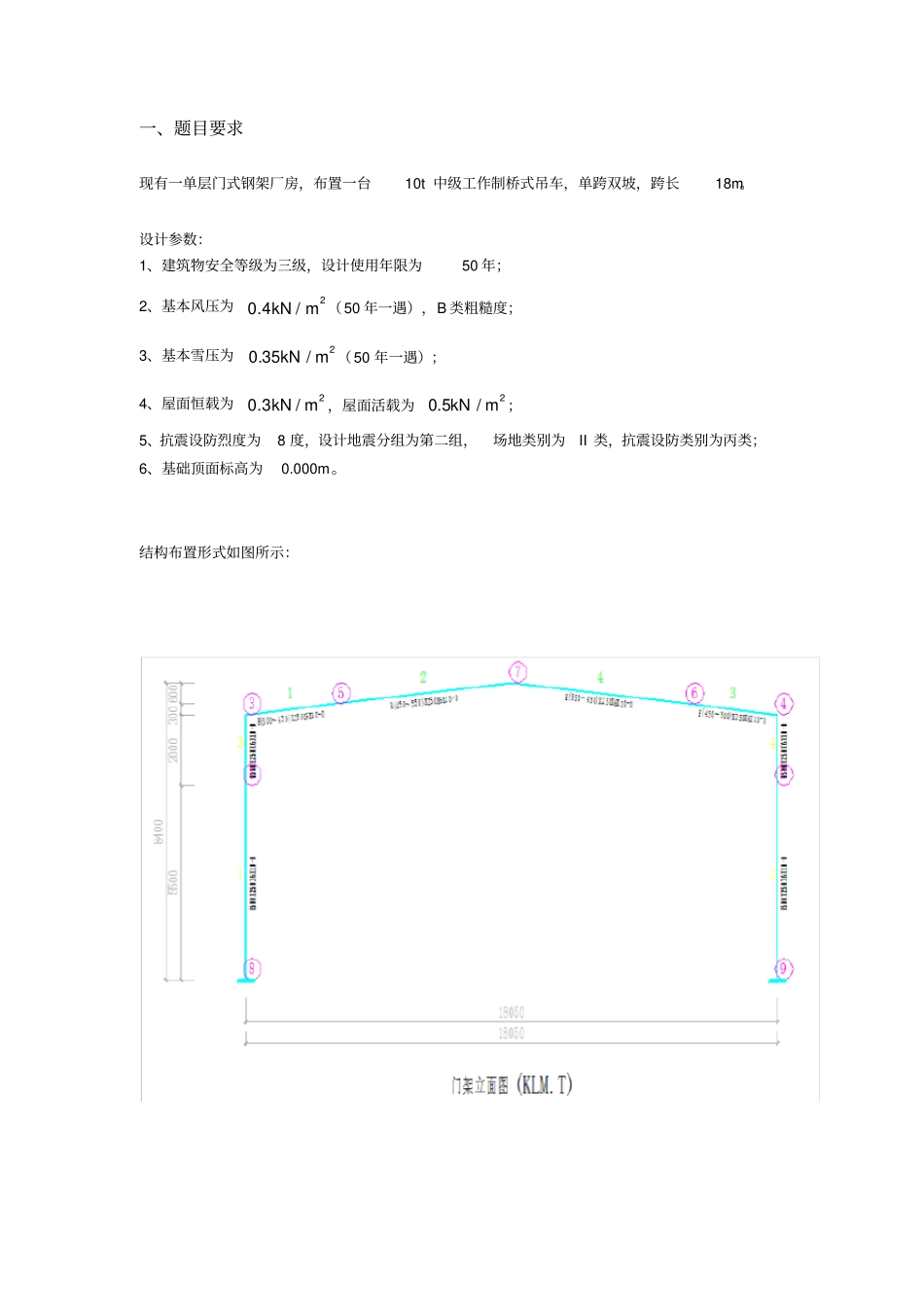

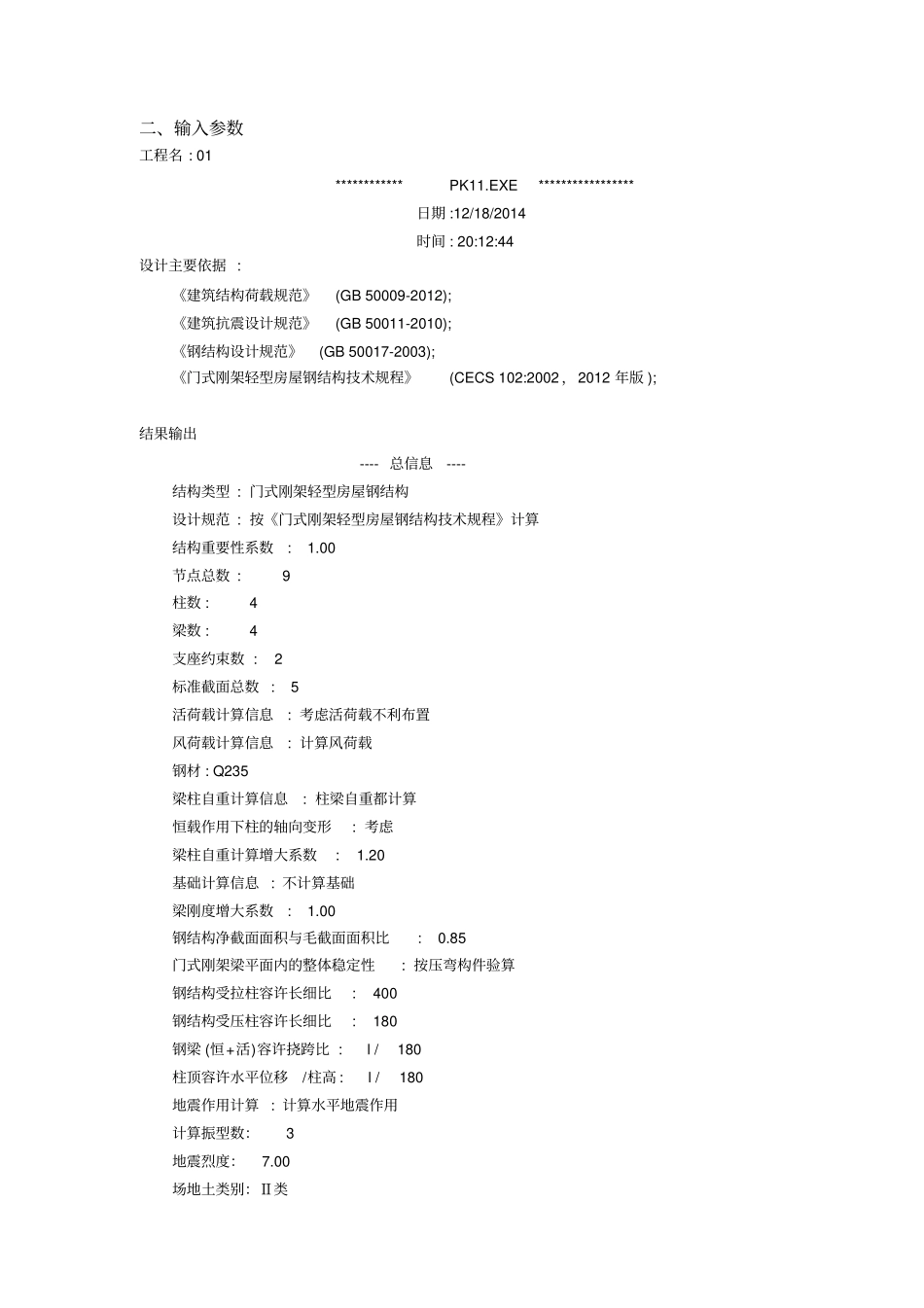

《房屋钢结构》门式钢架课程设计姓名：杜修磊学号： 20110380 班级： 2011 级土木 3 班指导教师：张杰 2014 年 12 月一、题目要求现有一单层门式钢架厂房，布置一台10t 中级工作制桥式吊车，单跨双坡，跨长18m。设计参数：1、建筑物安全等级为三级，设计使用年限为50 年；2、基本风压为2/4.0mkN（50 年一遇），B 类粗糙度；3、基本雪压为2/35.0mkN（50 年一遇）；4、屋面恒载为2/3.0mkN，屋面活载为2/5.0mkN；5、抗震设防烈度为8 度，设计地震分组为第二组，场地类别为II 类，抗震设防类别为丙类；6、基础顶面标高为0.000m。结构布置形式如图所示：二、输入参数工程名 : 01 ************ PK11.EXE ***************** 日期 :12/18/2014 时间 : 20:12:44 设计主要依据 : 《建筑结构荷载规范》(GB 50009-2012); 《建筑抗震设计规范》(GB 50011-2010); 《钢结构设计规范》(GB 50017-2003); 《门式刚架轻型房屋钢结构技术规程》(CECS 102:2002 ，2012 年版 ); 结果输出---- 总信息---- 结构类型 : 门式刚架轻型房屋钢结构设计规范 : 按《门式刚架轻型房屋钢结构技术规程》计算结构重要性系数: 1.00 节点总数 : 9 柱数 : 4 梁数 : 4 支座约束数 : 2 标准截面总数 : 5 活荷载计算信息: 考虑活荷载不利布置风荷载计算信息: 计算风荷载钢材 : Q235 梁柱自重计算信息: 柱梁自重都计算恒载作用下柱的轴向变形: 考虑梁柱自重计算增大系数: 1.20 基础计算信息 : 不计算基础梁刚度增大系数: 1.00 钢结构净截面面积与毛截面面积比: 0.85 门式刚架梁平面内的整体稳定性: 按压弯构件验算钢结构受拉柱容许长细比: 400 钢结构受压柱容许长细比: 180 钢梁 (恒+活)容许挠跨比 : l / 180 柱顶容许水平位移/柱高 : l / 180 地震作用计算 : 计算水平地震作用计算振型数：3 地震烈度：7.00 场地土类别：Ⅱ类附加重量节点数：0 设计地震分组：第一组周期折减系数 :0.80 地震力计算方法：振型分解法结构阻尼比： 0.050 按 GB50011-2010 地震效应增大系数1.000 窄行输出全部内容三、柱强度、稳定、配筋计算钢 柱 1 截面类型 =16; 布置角度 = 0; 计算长度： Lx= 13.07, Ly=5.50; 长细比：λx=52.1, λ y=99.2 构件长度 = 5.50; 计算长度系数 : Ux=2.38 Uy=1.00 抗震等级 : 三级截面参数 : B1=250, B2=250, H=600, Tw=6, T1=10, T2=...
