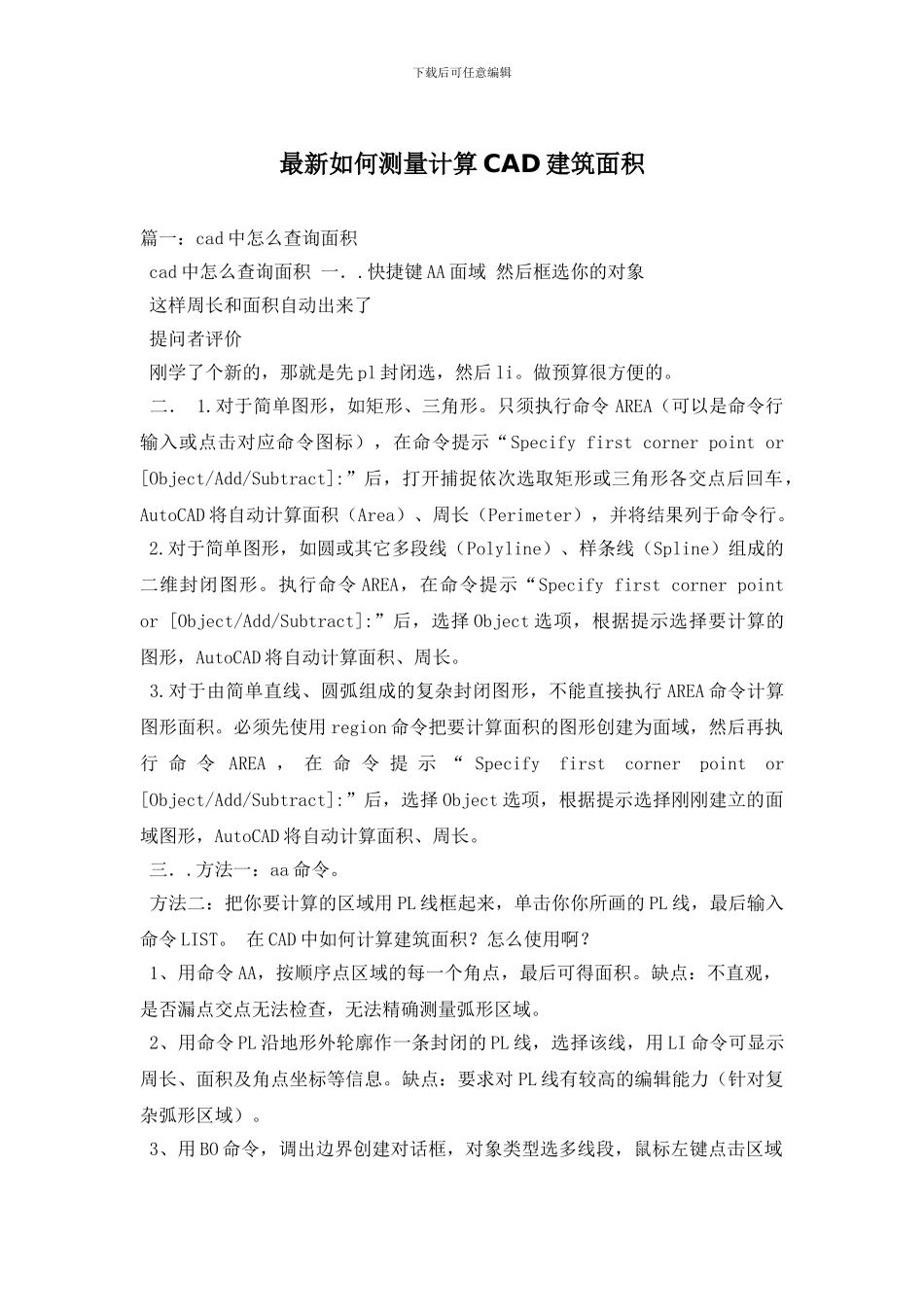

下载后可任意编辑最新如何测量计算 CAD 建筑面积篇一:cad 中怎么查询面积 cad 中怎么查询面积 一..快捷键 AA 面域 然后框选你的对象 这样周长和面积自动出来了 提问者评价 刚学了个新的,那就是先 pl 封闭选,然后 li。做预算很方便的。 二. 1.对于简单图形,如矩形、三角形。只须执行命令 AREA(可以是命令行输入或点击对应命令图标),在命令提示“Specify first corner point or [Object/Add/Subtract]:”后,打开捕捉依次选取矩形或三角形各交点后回车,AutoCAD 将自动计算面积(Area)、周长(Perimeter),并将结果列于命令行。 2.对于简单图形,如圆或其它多段线(Polyline)、样条线(Spline)组成的二维封闭图形。执行命令 AREA,在命令提示“Specify first corner point or [Object/Add/Subtract]:”后,选择 Object 选项,根据提示选择要计算的图形,AutoCAD 将自动计算面积、周长。 3.对于由简单直线、圆弧组成的复杂封闭图形,不能直接执行 AREA 命令计算图形面积。必须先使用 region 命令把要计算面积的图形创建为面域,然后再执行 命 令 AREA , 在 命 令 提 示 “ Specify first corner point or [Object/Add/Subtract]:”后,选择 Object 选项,根据提示选择刚刚建立的面域图形,AutoCAD 将自动计算面积、周长。 三..方法一:aa 命令。 方法二:把你要计算的区域用 PL 线框起来,单击你你所画的 PL 线,最后输入命令 LIST。 在 CAD 中如何计算建筑面积?怎么使用啊? 1、用命令 AA,按顺序点区域的每一个角点,最后可得面积。缺点:不直观,是否漏点交点无法检查,无法精确测量弧形区域。 2、用命令 PL 沿地形外轮廓作一条封闭的 PL 线,选择该线,用 LI 命令可显示周长、面积及角点坐标等信息。缺点:要求对 PL 线有较高的编辑能力(针对复杂弧形区域)。 3、用 BO 命令,调出边界创建对话框,对象类型选多线段,鼠标左键点击区域下载后可任意编辑内部任意位置,可自动生成与地形轮廓吻合的封闭 PL 线,选择该线,用 LI 命令即可。缺点:要求原始图形必须是封闭的,且图元不能太多,否则不能成功。 请根据实际情况选用上述方法,然后将统计的所有区域面积累加求和就可以了。 快捷键 AA 面域 然后框选你的对象 这样周长和面积自动出来了 提问者评价 刚学了个新的,那就是先 pl 封闭选,然后 li。做预算很方便的。CAD 查...
