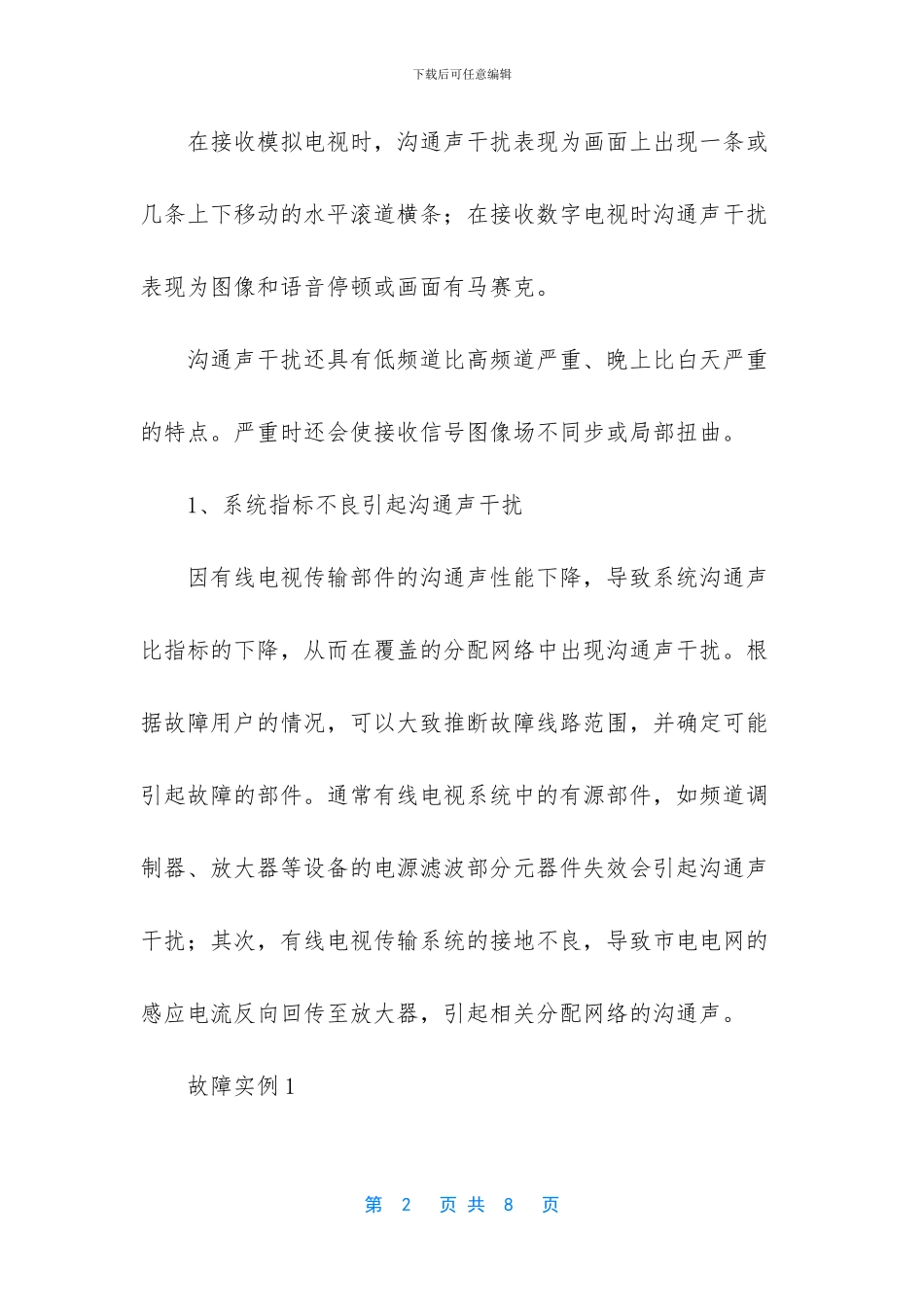

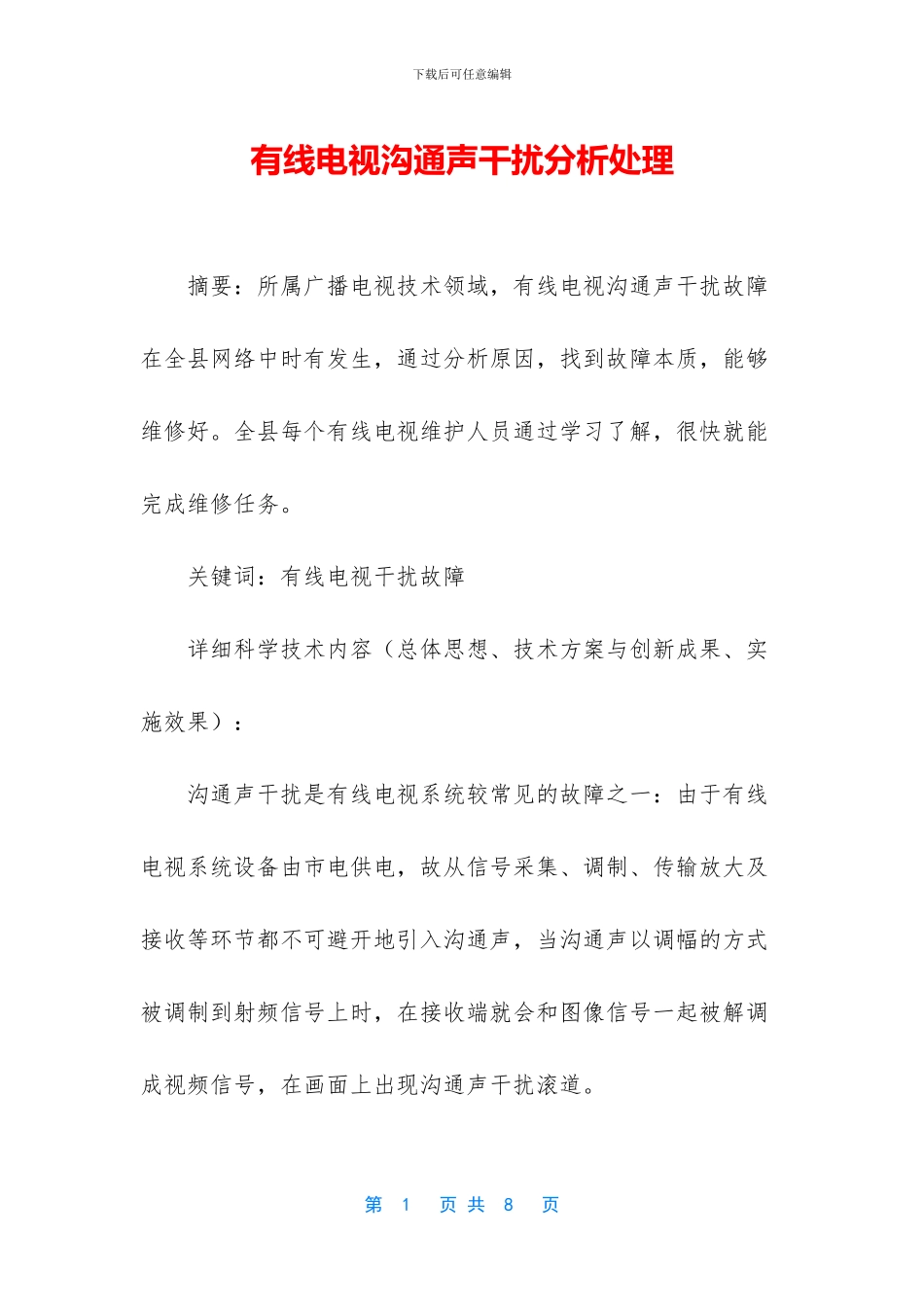

下载后可任意编辑有线电视沟通声干扰分析处理 摘要:所属广播电视技术领域,有线电视沟通声干扰故障在全县网络中时有发生,通过分析原因,找到故障本质,能够维修好。全县每个有线电视维护人员通过学习了解,很快就能完成维修任务。 关键词:有线电视干扰故障 详细科学技术内容(总体思想、技术方案与创新成果、实施效果): 沟通声干扰是有线电视系统较常见的故障之一:由于有线电视系统设备由市电供电,故从信号采集、调制、传输放大及接收等环节都不可避开地引入沟通声,当沟通声以调幅的方式被调制到射频信号上时,在接收端就会和图像信号一起被解调成视频信号,在画面上出现沟通声干扰滚道。 第 1 页 共 8 页下载后可任意编辑 在接收模拟电视时,沟通声干扰表现为画面上出现一条或几条上下移动的水平滚道横条;在接收数字电视时沟通声干扰表现为图像和语音停顿或画面有马赛克。 沟通声干扰还具有低频道比高频道严重、晚上比白天严重的特点。严重时还会使接收信号图像场不同步或局部扭曲。 1、系统指标不良引起沟通声干扰 因有线电视传输部件的沟通声性能下降,导致系统沟通声比指标的下降,从而在覆盖的分配网络中出现沟通声干扰。根据故障用户的情况,可以大致推断故障线路范围,并确定可能引起故障的部件。通常有线电视系统中的有源部件,如频道调制器、放大器等设备的电源滤波部分元器件失效会引起沟通声干扰;其次,有线电视传输系统的接地不良,导致市电电网的感应电流反向回传至放大器,引起相关分配网络的沟通声。 故障实例 1 第 2 页 共 8 页下载后可任意编辑 某干线前 2 级干线放大器采纳集中供电方式,后 2 级干线放大器地处农村,就近由市电直接供电。故障现象为每天晚上7 点后,后二级干线放大器输出信号中有严重的沟通声干扰。开始怀疑因放大器的外壳接地不良引起。但经逐一严格地处理后,故障依旧。后在晚上用带监视器的场强仪实地察看,发现从市电供电的干放开始,沟通声干扰现象由细纹变粗纹、由不易发现变得非常明显。初步断定滚道干扰因市电沟通干扰进入有线电视系统引起。将这些直接供电的干线放大器更换成集中供电方式后,故障被排除。 故障实例 2 过流型 2 分支器的主路输出信号正常,但其中一路分支输出的图像上有沟通声干扰。该过流型 2 分支器的输入、主路输出端之间能通过 60V 沟通电压,但分支口不通电。并且 2 分支器中一路正常,一路分支口有滚道干扰。将分支口互换后,...
