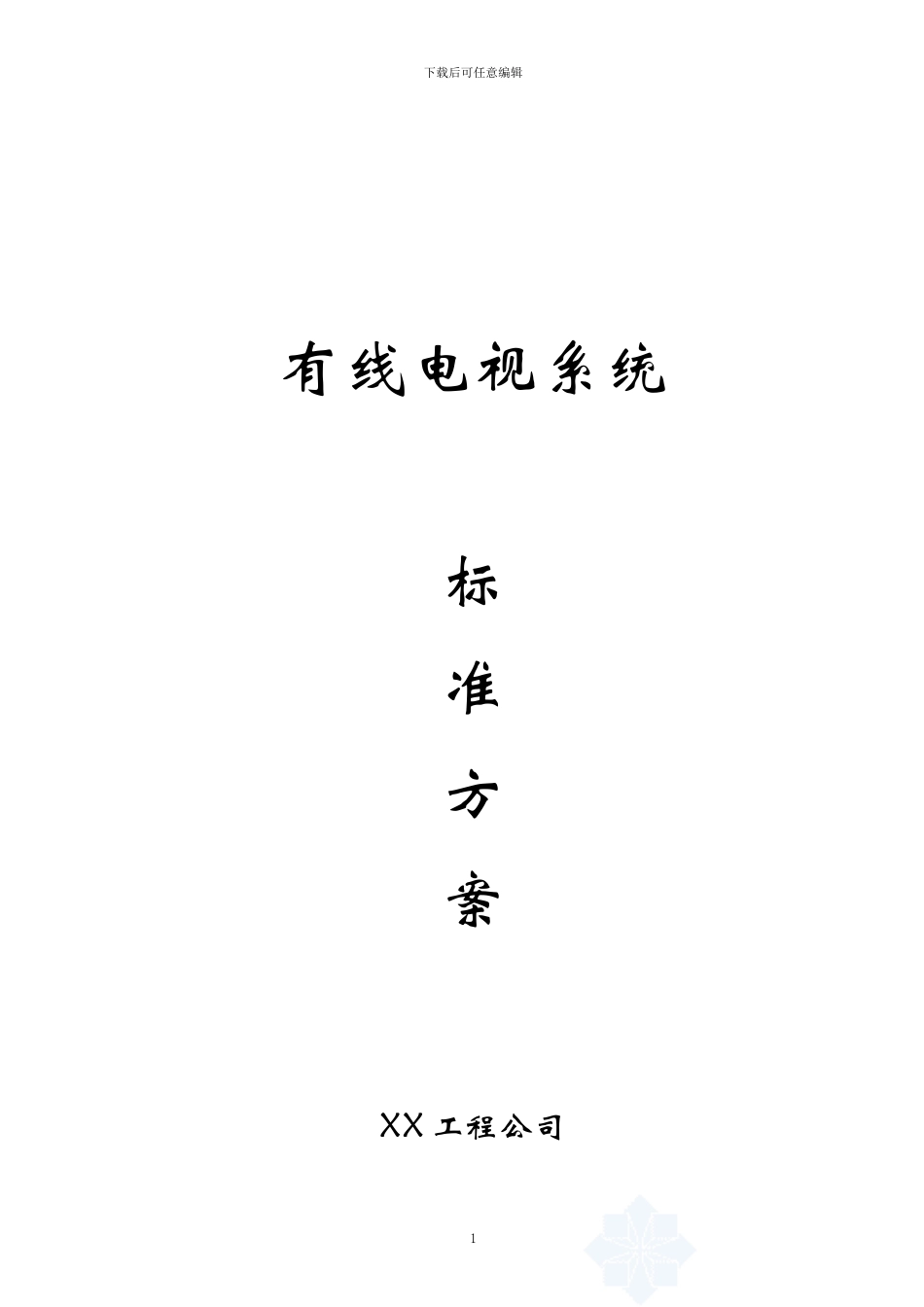

下载后可任意编辑有线电视系统标准方案XX 工程公司1下载后可任意编辑年月日2下载后可任意编辑1.概述 共用天线电视系统是建筑弱电系统中应用最普遍的系统。共用天线电视系统国际上称“Community Antenna Television”，缩写为 CATV 系统。CATV 系统是四十年代出现的一种电视接收系统，它是多台电视接收机共用一套天线的设备。公共天线将接收来的电视信号先经过适当处理(如：放大、混合、频道变换等)，然后由专用部件将信号合理地分配给各电视接收机。由于系统各部件之间采纳了大量的同轴电缆作为信号传输线，因而 CATV 系统又叫电缆电视系统，也就是目前城市正在进展的有线电视。由于通信技术的迅速进展，CATV 系统不但能接收电视塔发射的电视节目，还可能通过卫星地面站接收卫星传播的电视节目。有了 CATV 系统，电视图像就不会因高山或高层建筑的遮挡或反射，出现重影或雪花干扰。人们不但可以看好电视节目，还可以利用这套设备来自己播放节目(如电视教学)以及从事传真通讯和各种信息的传递工作。由于电视接收机的普及和高层建筑的增多，CATV 系统已成为人们生活中不可缺少的服务设施。2.有关设计标准 规划和设计应该依照国家现行有关标准法律规范，技术参数应优于标准规定值。GB6510-86： 《30MHz-1GHz 声音和电视信号的电缆分配系统》；GBJ ： 《民用建筑电缆电视系统工程技术法律规范》；GY106-92 ： 《有线电视广播糸统技术法律规范》；广播电影电视部文件：《关于有线电视现阶段网络技术体制的意见》(修订稿)；3.卫星电视设计规划及技术要求 1）网络技术水准卫星电视设计应以国家标准规定的指标为依据，目前宜采纳 750MHz 或 860MHz 邻频传输技术，前端、放大器和信号分配设备选用国内外先进技术水准的产品，使整个系统工程在今后五年至十年内，根据社会进展的需要，有充分进展的余地。2）节目容量电视节目容量3下载后可任意编辑根据 860MHz 邻频传输规划，系统可容纳 90 多个正向电视频道，其中包括四十多个增补频道。数据通讯容量考虑未耒交互式数字业务的进展，应为其预留了足够的上行通道，以满足将来数据业务的进展。广播节目容量根据邻频传输规划，88MHz—108MHz 为调频广播，系统可容纳 16 路数字立体声和 50路调频广播。3）对邻频前端的主要技术要求有：邻频抑制：为防止上下邻频载波干扰及中频干扰，要求带外抑制达到 45db。寄生输出抑制：为防止频道寄生产物的干扰寄生输出抑制应达到 60db 以...
