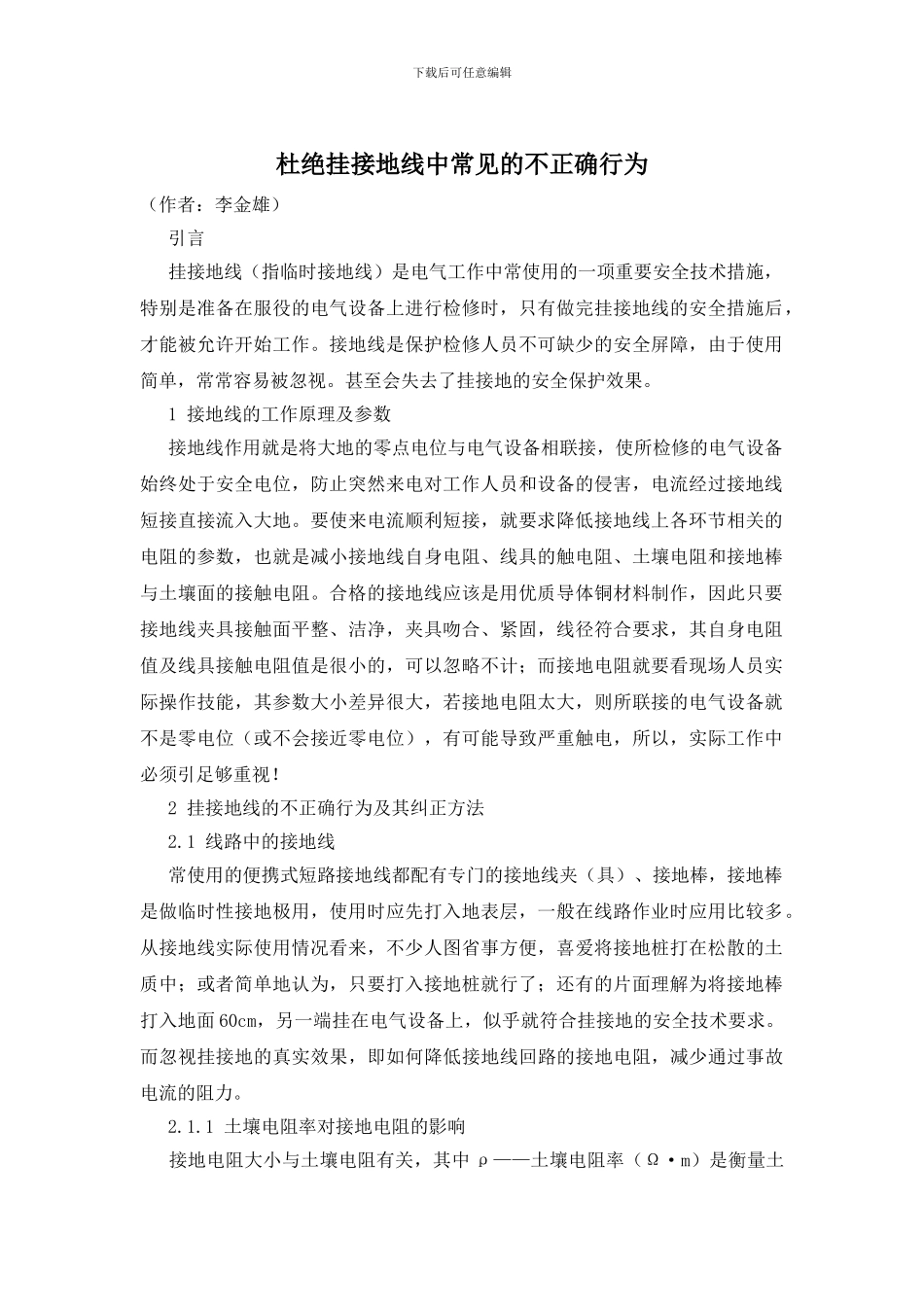

杜绝挂接地线中常见的不正确行为_第1页
1/3

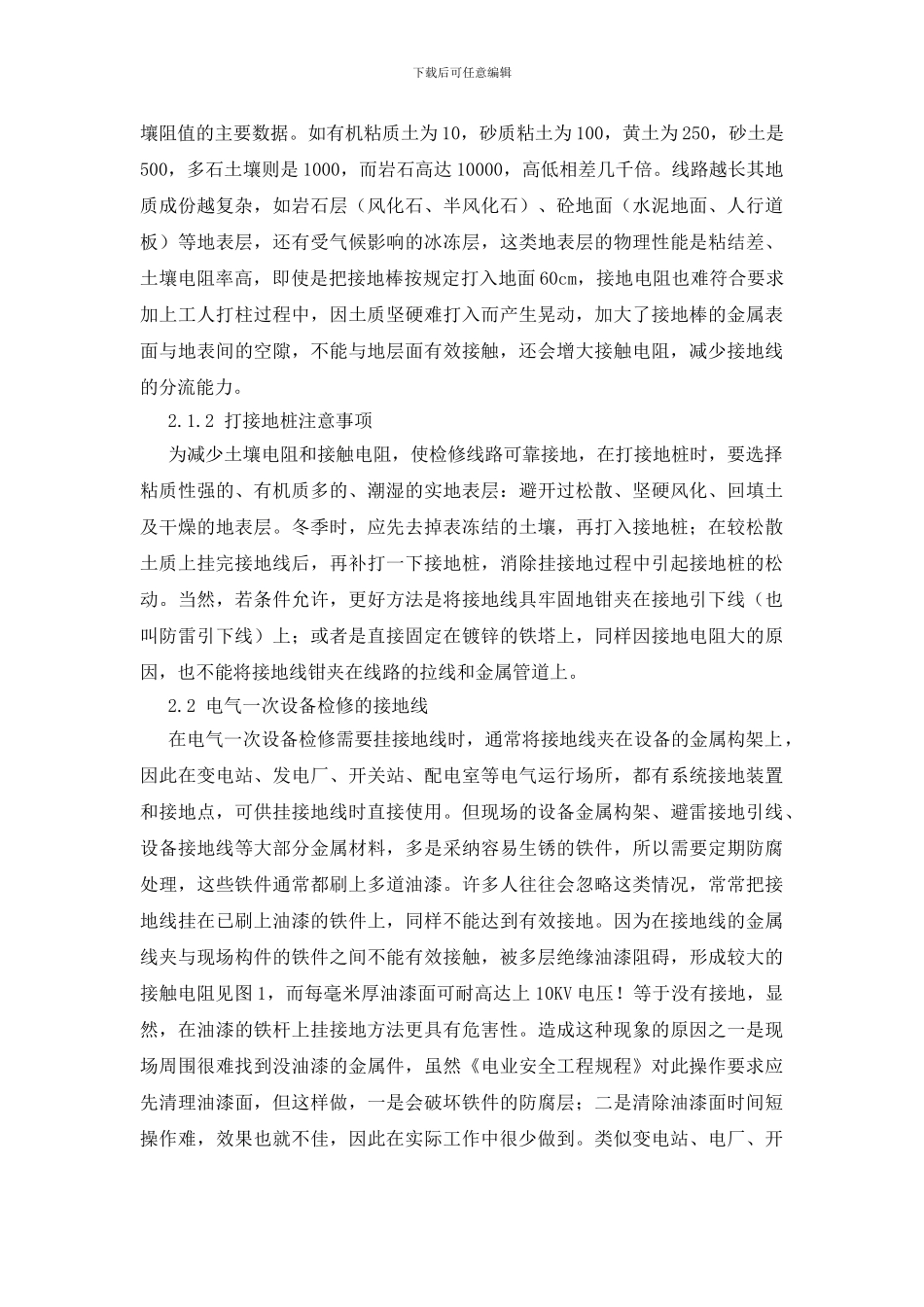

杜绝挂接地线中常见的不正确行为_第2页
2/3
杜绝挂接地线中常见的不正确行为_第3页
3/3
下载后可任意编辑杜绝挂接地线中常见的不正确行为(作者:李金雄) 引言 挂接地线(指临时接地线)是电气工作中常使用的一项重要安全技术措施,特别是准备在服役的电气设备上进行检修时,只有做完挂接地线的安全措施后,才能被允许开始工作。接地线是保护检修人员不可缺少的安全屏障,由于使用简单,常常容易被忽视。甚至会失去了挂接地的安全保护效果。 1 接地线的工作原理及参数 接地线作用就是将大地的零点电位与电气设备相联接,使所检修的电气设备始终处于安全电位,防止突然来电对工作人员和设备的侵害,电流经过接地线短接直接流入大地。要使来电流顺利短接,就要求降低接地线上各环节相关的电阻的参数,也就是减小接地线自身电阻、线具的触电阻、土壤电阻和接地棒与土壤面的接触电阻。合格的接地线应该是用优质导体铜材料制作,因此只要接地线夹具接触面平整、洁净,夹具吻合、紧固,线径符合要求,其自身电阻值及线具接触电阻值是很小的,可以忽略不计;而接地电阻就要看现场人员实际操作技能,其参数大小差异很大,若接地电阻太大,则所联接的电气设备就不是零电位(或不会接近零电位),有可能导致严重触电,所以,实际工作中必须引足够重视! 2 挂接地线的不正确行为及其纠正方法 2.1 线路中的接地线 常使用的便携式短路接地线都配有专门的接地线夹(具)、接地棒,接地棒是做临时性接地极用,使用时应先打入地表层,一般在线路作业时应用比较多。从接地线实际使用情况看来,不少人图省事方便,喜爱将接地桩打在松散的土质中;或者简单地认为,只要打入接地桩就行了;还有的片面理解为将接地棒打入地面 60cm,另一端挂在电气设备上,似乎就符合挂接地的安全技术要求。而忽视挂接地的真实效果,即如何降低接地线回路的接地电阻,减少通过事故电流的阻力。 2.1.1 土壤电阻率对接地电阻的影响 接地电阻大小与土壤电阻有关,其中 ρ——土壤电阻率(Ω·m)是衡量土下载后可任意编辑壤阻值的主要数据。如有机粘质土为 10,砂质粘土为 100,黄土为 250,砂土是500,多石土壤则是 1000,而岩石高达 10000,高低相差几千倍。线路越长其地质成份越复杂,如岩石层(风化石、半风化石)、砼地面(水泥地面、人行道板)等地表层,还有受气候影响的冰冻层,这类地表层的物理性能是粘结差、土壤电阻率高,即使是把接地棒按规定打入地面 60cm,接地电阻也难符合要求加上工人打柱过程中,因土质坚硬难打入而产生晃动,加大了接地...
