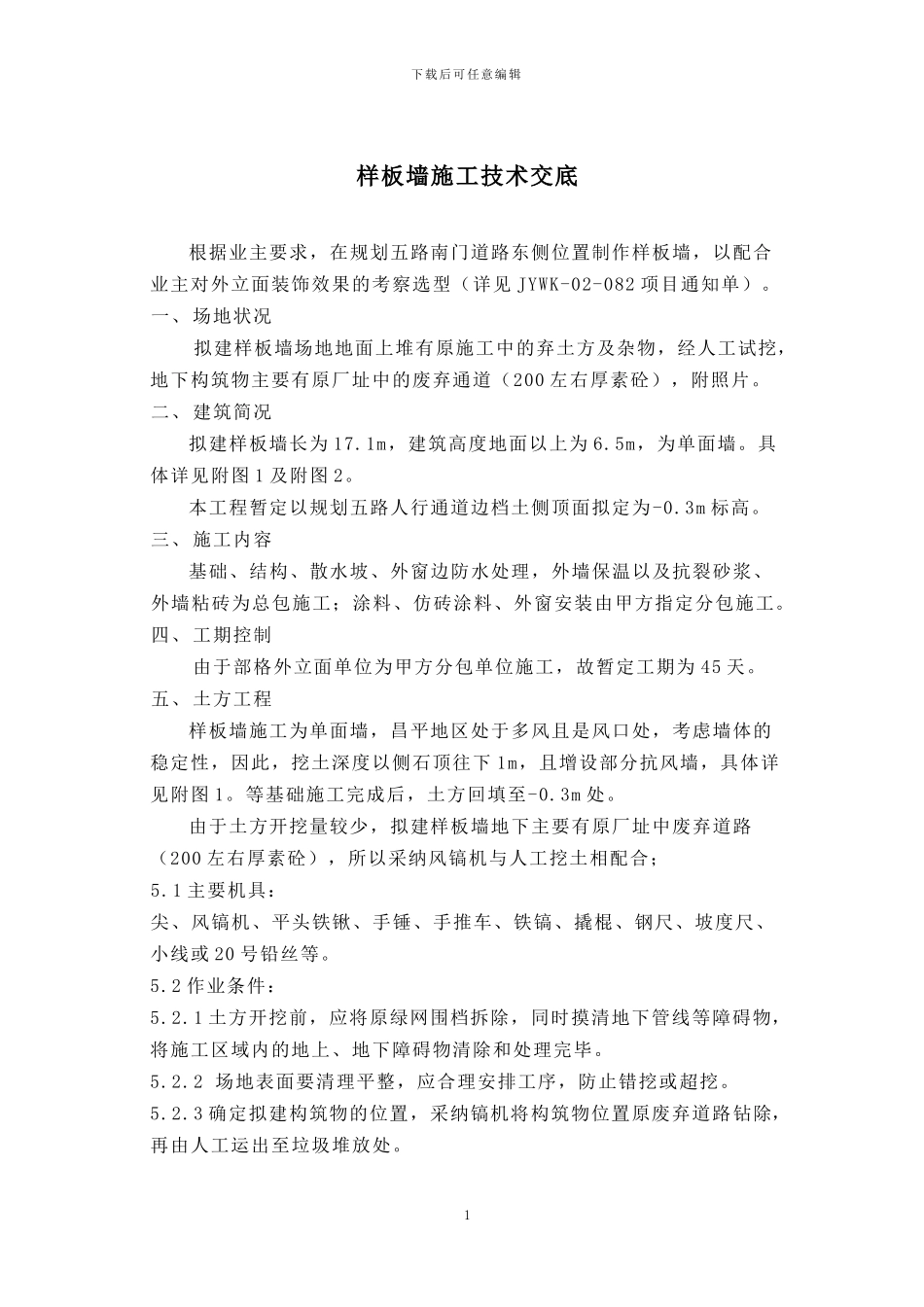

下载后可任意编辑样板墙施工技术交底根据业主要求，在规划五路南门道路东侧位置制作样板墙，以配合业主对外立面装饰效果的考察选型（详见 JYWK-02-082 项目通知单）。一、 场地状况拟建样板墙场地地面上堆有原施工中的弃土方及杂物，经人工试挖，地下构筑物主要有原厂址中的废弃通道（200 左右厚素砼），附照片。二、 建筑简况拟建样板墙长为 17.1m，建筑高度地面以上为 6.5m，为单面墙。具体详见附图 1 及附图 2。本工程暂定以规划五路人行通道边档土侧顶面拟定为-0.3m 标高。三、 施工内容基础、结构、散水坡、外窗边防水处理，外墙保温以及抗裂砂浆、外墙粘砖为总包施工；涂料、仿砖涂料、外窗安装由甲方指定分包施工。四、 工期控制由于部格外立面单位为甲方分包单位施工，故暂定工期为 45 天。五、 土方工程样板墙施工为单面墙，昌平地区处于多风且是风口处，考虑墙体的稳定性，因此，挖土深度以侧石顶往下 1m，且增设部分抗风墙，具体详见附图 1。等基础施工完成后，土方回填至-0.3m 处。由于土方开挖量较少，拟建样板墙地下主要有原厂址中废弃道路（200 左右厚素砼），所以采纳风镐机与人工挖土相配合；5.1 主要机具：尖、风镐机、平头铁锹、手锤、手推车、铁镐、撬棍、钢尺、坡度尺、小线或 20 号铅丝等。5.2 作业条件：5.2.1 土方开挖前，应将原绿网围档拆除，同时摸清地下管线等障碍物，将施工区域内的地上、地下障碍物清除和处理完毕。5.2.2 场地表面要清理平整，应合理安排工序，防止错挖或超挖。 5.2.3 确定拟建构筑物的位置，采纳镐机将构筑物位置原废弃道路钻除，再由人工运出至垃圾堆放处。1下载后可任意编辑5.3 操作工艺确定开挖的顺序→开挖→沿灰线切出槽边轮廓线→修边→清底开挖土方，在样板墙东侧有条件堆放时，一定留足回填需用的好土，多余的土方应一次运至弃土处，避开二次搬运，造成地面清扫且做好覆盖。六、 基础工程6.1 钢筋砼基础钢筋砼基础采纳 C20 混凝土，配 616+8@200，高度为 250mm，同时绑扎好构造柱等预留钢筋，并经验收后方可浇捣砼。6.2 实心水泥砖砌筑样板墙-0.3m 以下采纳实心水泥砖，墙厚为 240；-0.3m 以上采纳轻型大孔砌块施工，墙厚为 170mm。6.2.1 作业条件已放好基础轴线及边线；立好皮数杆。 6.2.2 工艺流程： 拌制砂浆 → 确定组砌方法 → 排砖撂底 → 砌筑 6.2.3 组砌方法： 6.2.3.1 组砌方法应采纳满丁满条，M5 砂浆砌筑。 6.2.3....
