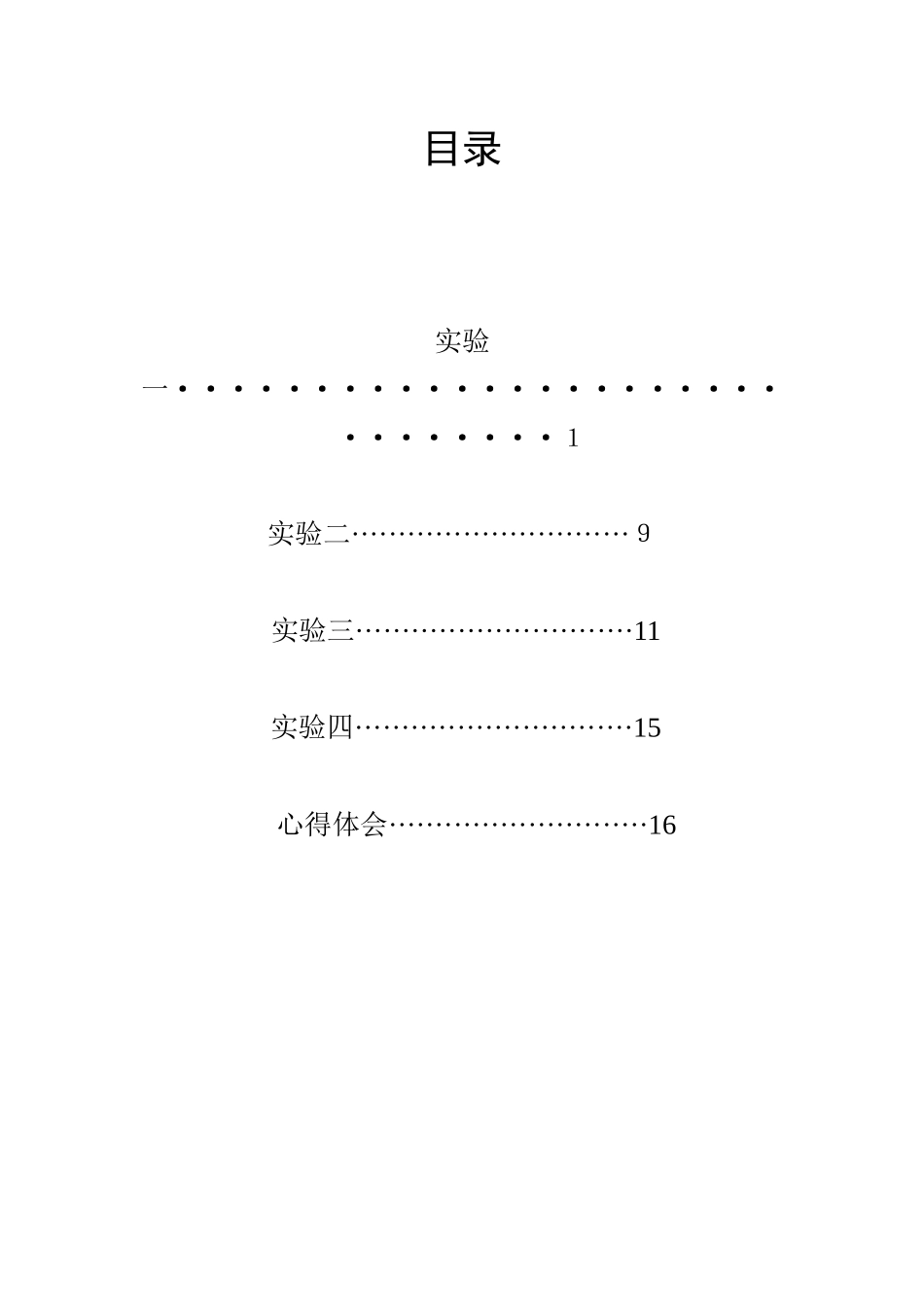

楼宇自动化实验报告目录实验一······························１实验二······························９实验三······························11实验四······························15心得体会····························16实验一中央空调系统结构及设备工作原理的了解和掌握一、实验目的1．了解中央空调系统结构。２.掌握中央空调系统工作原理。3．掌握中央空调系统手动制冷。４.掌握中央空调系统手动制热。二、实验设备1.PC机ﻩﻩﻩ一台;2.ＴHPＢAS－1型实验装置ﻩ一套；3.实验导线ﻩﻩ一套三、实验原理中央空调系统由中空气处理部分、冷却水系统、冷冻水系统、模拟房间、模拟锅炉、冷却塔及Ｓ7200控制器组成,其结构如下图所示。图3－１-1中央空调系统图1１)控制柜2)冷却塔３）模拟风管4）加水箱５）模拟锅炉6）新风口7）轴流风机8)电加热器9)表冷器１０）过滤器11)冷却水泵、冷凝水泵各2只12)压缩机１3)冷凝器、蒸发器各１只14)换热水泵15）模拟房间四、实验内容步骤及数据1.制冷控制1.1检查设备，确保水泵、风机、电加热器、表面式冷却器、压缩机、风机盘管及自控系统等性能良好;各管路系统连接处的紧固、严密程度,无有松动、泄漏现象；航空电缆连接正确。１.2将面板上的“控制方式”开关置于“停止”状态;并将电源控制开关置于关的位置;用PC/PPI通讯线连接电脑与PＬC主机。并将分水器和集水器之间最里面两个手动阀打开,次里面的两个手动阀关闭。1.3接通电源,将电源总开关和漏电保护器闭合，观察电网电压指示的电压值,其正常电压值为380V±5０V（由电网电压决定)。若电压不正常,则断电检查。1.4将ＰLC主控单元“电源开关”置于开的位置，船形开关指示灯亮,PLC主控单元电源灯亮，并将“控制方式”开关置于“手动”状态。1.5将中央空调控制程序使用“SＴEP7-MicroＷIN”下载到PLC,并使ＰLC处于运行状态。备注:一般情况下，此步可以取消,只有在PLC控制程序不正确的情况下，才进行重新下载程序。1.6打开上位机组态软件,并进入运行环境;选择“中央空调系统”，进入“系统手动控制与监视”，并点击“进入实验界面”，进入手动控制与监测界面。1．7将“冷却水泵”开关置于泵１的位置,“冷却塔风扇”开关置于开的位置,冷却水泵1和冷却塔风扇工作，上位机软件有相应指示。1.8选择１.8.１、1.８.2或1．8．３的其中一种制冷工况进行操作。１.8.1制冷工况下全空气处理系统:在冷却水系统正常工作后，将“电动阀1”开关置于关的位置，“电动阀2”开关置于开的位置,将“冷冻水泵”开关置于泵1的位置,“风管风机”开关置于开的位置，上位机软件会有相应指示,此时冷2冻水通过表冷器对被空调空间的空气进行处理。1.8.2制冷工况下全水处理系统：将“电动阀１”开关置于开的位置，“电动阀２”开关置于关的位置,将“冷冻水泵”开关置于泵1的位置,上位机软件有相应指示，此时冷冻水通过风机盘管对被空调空间的空气进行制冷处理。1.８.3制冷工况下空气水处理系统：将“电动阀1”开关置于开的位置,“电动阀2”开关置于开的位置，分别将“冷冻水泵”开关置于泵1的位置，“风管风机”开关置于开的位置,上位机软件有相应指示，冷冻水经表冷器和风机盘管后,对被空调房间空的气进行制冷处理。1.9约３～５分钟后将“压缩机启动”开关置于启动的位置，压缩机启动灯亮,电动阀3-１工作。1.10在全空气与空气水系统下,旋动“风量大小”开关,将新风调节阀调至２０%的开度,观察模拟房间的温度。(由于时间问题,在本实验进行中,我们只进行了制冷工况下空气水处理系统这一步,但这一步由于综合了空气和水处理系统,通过这一步，我们对上面两步的原理我们也会了解，制热过程。）１.11按照上述步骤设置好中央空调的各个部位参数与状态后，在模拟房间的控制板上，将目标温度调至室温一下，比如在此实验汇总,我们将目标温度调至10摄氏度,目标温度设置完成后,等待十分钟以上,观察控制板上温度显示器，温度明显下降。演示完成。注意:１.演示时间大于1０分钟。2．...
