降水井设计计算书VIP专享

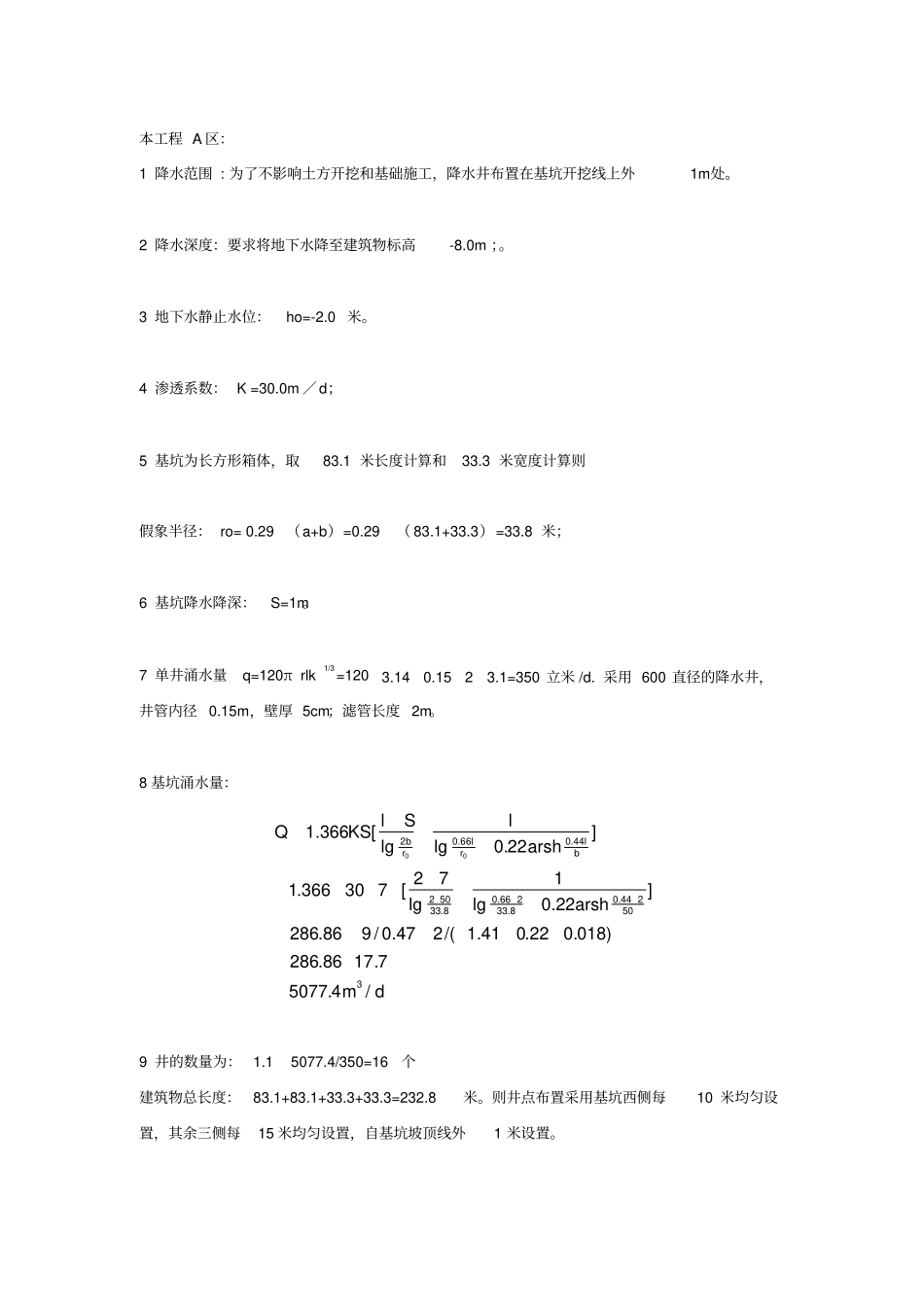

本工程 A 区：1 降水范围 : 为了不影响土方开挖和基础施工，降水井布置在基坑开挖线上外1m处。2 降水深度：要求将地下水降至建筑物标高-8.0m ；。3 地下水静止水位：ho=-2.0 米。4 渗透系数： K =30.0m ／d；5 基坑为长方形箱体，取83.1 米长度计算和33.3 米宽度计算则假象半径： ro= 0.29（a+b）=0.29（ 83.1+33.3）=33.8 米；6 基坑降水降深：S=1m。7 单井涌水量q=120π rlk1/3=1203.140.1523.1=350 立米 /d. 采用 600 直径的降水井，井管内径 0.15m，壁厚 5cm；滤管长度 2m。8 基坑涌水量：9 井的数量为： 1.15077.4/350=16个建筑物总长度：83.1+83.1+33.3+33.3=232.8米。则井点布置采用基坑西侧每10 米均匀设置，其余三侧每15 米均匀设置，自基坑坡顶线外1 米设置。dmarsharshll/4.50777.1786.286)018.022.041.1/(247.0/986.286]22.0lg1lg72[730366.1]22.0lglgSKS[366.1Q35020.4433.820.6633.8502b0.44lr0.66lrb200K——渗透系数 =30m/d H——含水层厚度=13m S降——基坑降水降深=1.0m 10. 井管的埋设深度：H=Hw1+Hw2+Hw3+Hw4+Hw5+Hw6=8+1+0.115+2+2+0.5=15. 米 取 H=15 米式中 H:井管的埋设深度Hw1——基坑深度（ｍ） ；Hw2——降水水位距离基坑底要求的深度（ｍ）；Hw3——ｉ r 0；ｉ为水力坡度，在降水井分布范围内宜为１/ １０～１ / １５； r 0 为降水井分布范围的等效半径或降水井排间距的１/ ２（ｍ）；Hw4——降水期间的地下水位变幅（ｍ）；Hw5——降水井过滤器工作长度（ｍ）；Hw6——沉砂管长度（ｍ） 。本工程 B 区：1 降水范围 : 为了不影响土方开挖和基础施工，降水井布置在基坑开挖线上外1m处。2 降水深度：要求将地下水降至建筑物标高-8.0m ；。3 地下水静止水位：ho=-2.0 米。4 渗透系数： K =30.0m ／d；5 基坑为长方形箱体，取52.6 米长度计算和37.6 米宽度计算则假象半径： ro= 0.29（a+b）=0.29（ 52.6+37.6）=26.2 米；6 基坑降水降深：S=1m。7 单井涌水量q=120π rlk1/3=1203.140.1523.1=350 立米 /d. 采用 600 直径的降水井，井管内径 0.15m，壁厚 5cm；滤管长度 2m。8 基坑涌水量：9 井的数量为： 1.14016/350=13 个建筑物总长度： 52.6+52.6+37.6+37.6=180.4米。考虑此处距河边较近，适当加密基坑西侧降水井 , 。则井点布置采用基坑西侧每9 米均匀设置，其余三侧每15 米均匀设置，共采用13 口降水井，自基坑坡...
