隧道三台阶七步开挖法技术交底

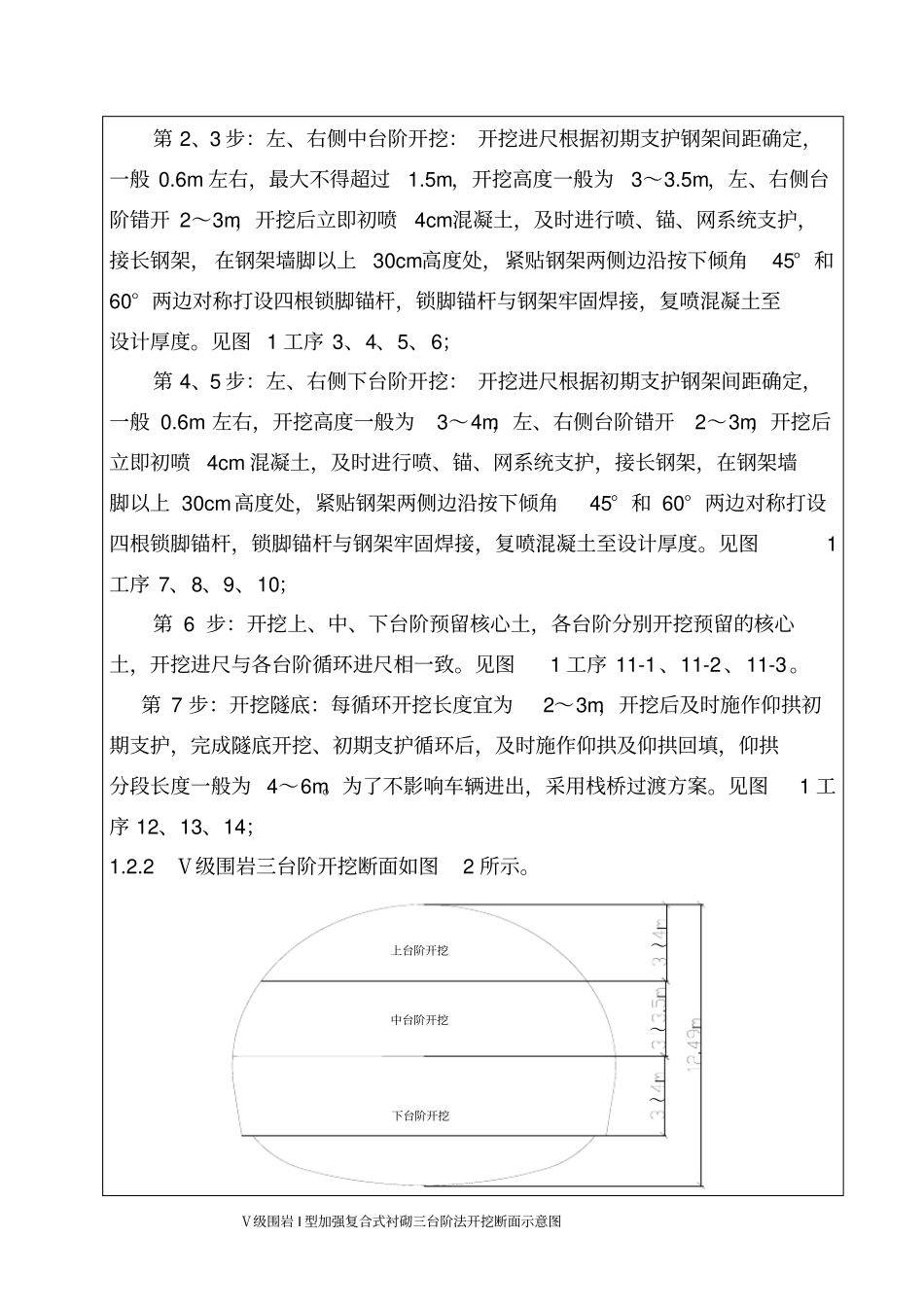

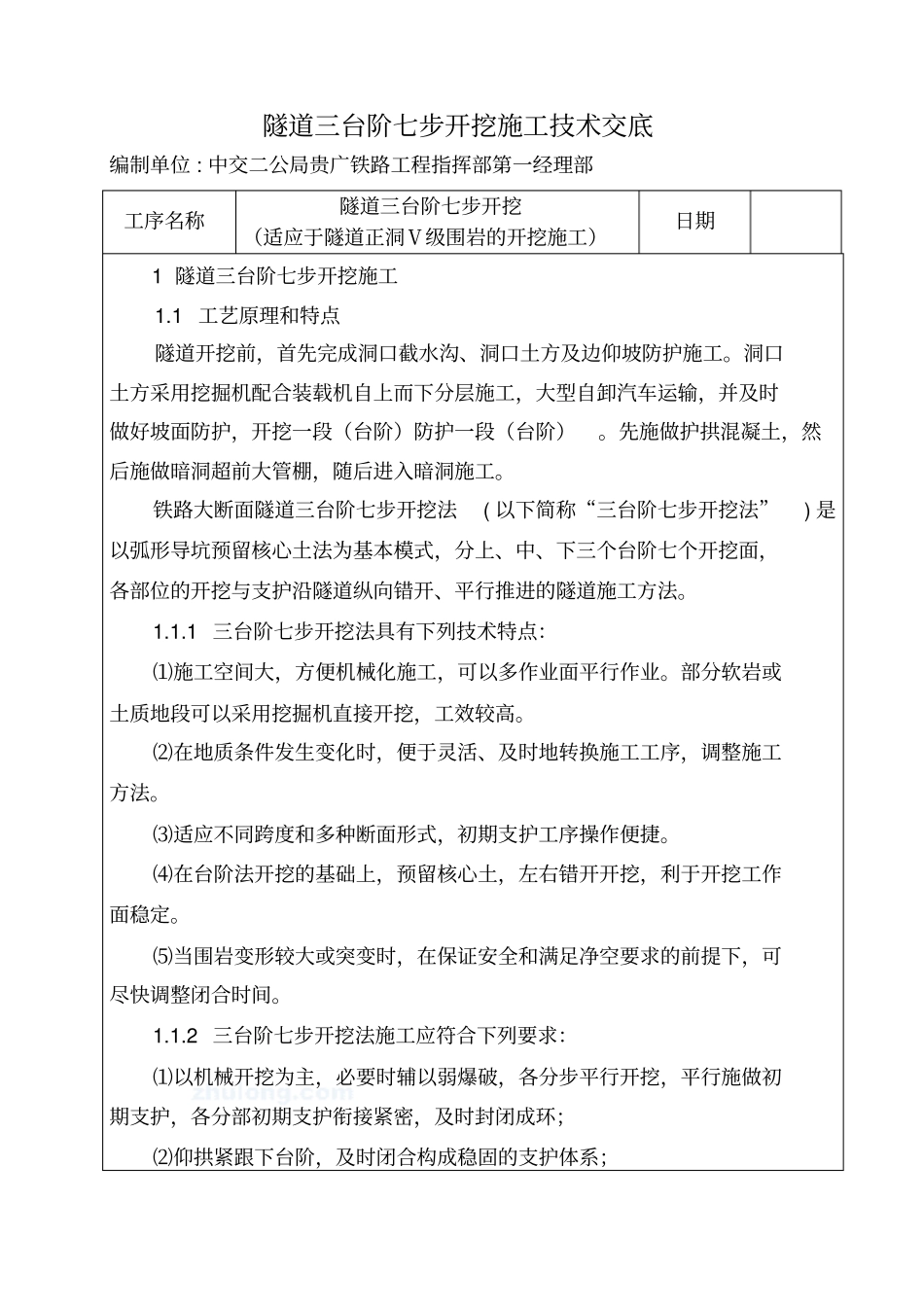

隧道三台阶七步开挖施工技术交底编制单位 : 中交二公局贵广铁路工程指挥部第一经理部工序名称隧道三台阶七步开挖（适应于隧道正洞Ⅴ级围岩的开挖施工）日期1 隧道三台阶七步开挖施工1.1 工艺原理和特点隧道开挖前，首先完成洞口截水沟、洞口土方及边仰坡防护施工。洞口土方采用挖掘机配合装载机自上而下分层施工，大型自卸汽车运输，并及时做好坡面防护，开挖一段（台阶）防护一段（台阶）。先施做护拱混凝土，然后施做暗洞超前大管棚，随后进入暗洞施工。铁路大断面隧道三台阶七步开挖法( 以下简称“三台阶七步开挖法”) 是以弧形导坑预留核心土法为基本模式，分上、中、下三个台阶七个开挖面，各部位的开挖与支护沿隧道纵向错开、平行推进的隧道施工方法。1.1.1 三台阶七步开挖法具有下列技术特点：⑴施工空间大，方便机械化施工，可以多作业面平行作业。部分软岩或土质地段可以采用挖掘机直接开挖，工效较高。⑵在地质条件发生变化时，便于灵活、及时地转换施工工序，调整施工方法。⑶适应不同跨度和多种断面形式，初期支护工序操作便捷。⑷在台阶法开挖的基础上，预留核心土，左右错开开挖，利于开挖工作面稳定。⑸当围岩变形较大或突变时，在保证安全和满足净空要求的前提下，可尽快调整闭合时间。1.1.2 三台阶七步开挖法施工应符合下列要求：⑴以机械开挖为主，必要时辅以弱爆破，各分步平行开挖，平行施做初期支护，各分部初期支护衔接紧密，及时封闭成环；⑵仰拱紧跟下台阶，及时闭合构成稳固的支护体系；⑶施工过程通过监控量测，掌握围岩和支护的变形情况，及时调整支护参数和预留变形量，保证施工安全；⑷完善洞内临时防排水系统，防止地下水浸泡拱墙脚基础。1.2 开挖施工工艺1.2.1 Ⅴ级围岩三台阶七步开挖方法示意图，见图1 图 1 Ⅴ级围岩三台阶七步开挖施工方法示意图b．施工步骤及工艺第 1 步：上部弧形导坑开挖：在拱部超前支护后进行，环向开挖上部弧形导坑，预留核心土，核心土长度为 3～5m，宽度为隧道开挖宽度的1/3 ～1/2 。开挖循环进尺应根据初期支护钢架间距确定，一般0.6m 左右，最大不得超过1.5m，上台阶开挖矢跨比应大于0.3 ，开挖后立即初喷4cm混凝土。开挖后应及时进行喷、锚、网系统支护，架设钢架，在钢架拱脚以上30cm高度处，紧贴钢架两侧边沿按下倾角45° 和 60° 两边对称打设四根锁脚锚杆，锁脚锚杆与钢架牢固焊接，复喷混凝土至设计厚度。见图1 工序 1、2。V 级围岩三台阶七步开挖施...
