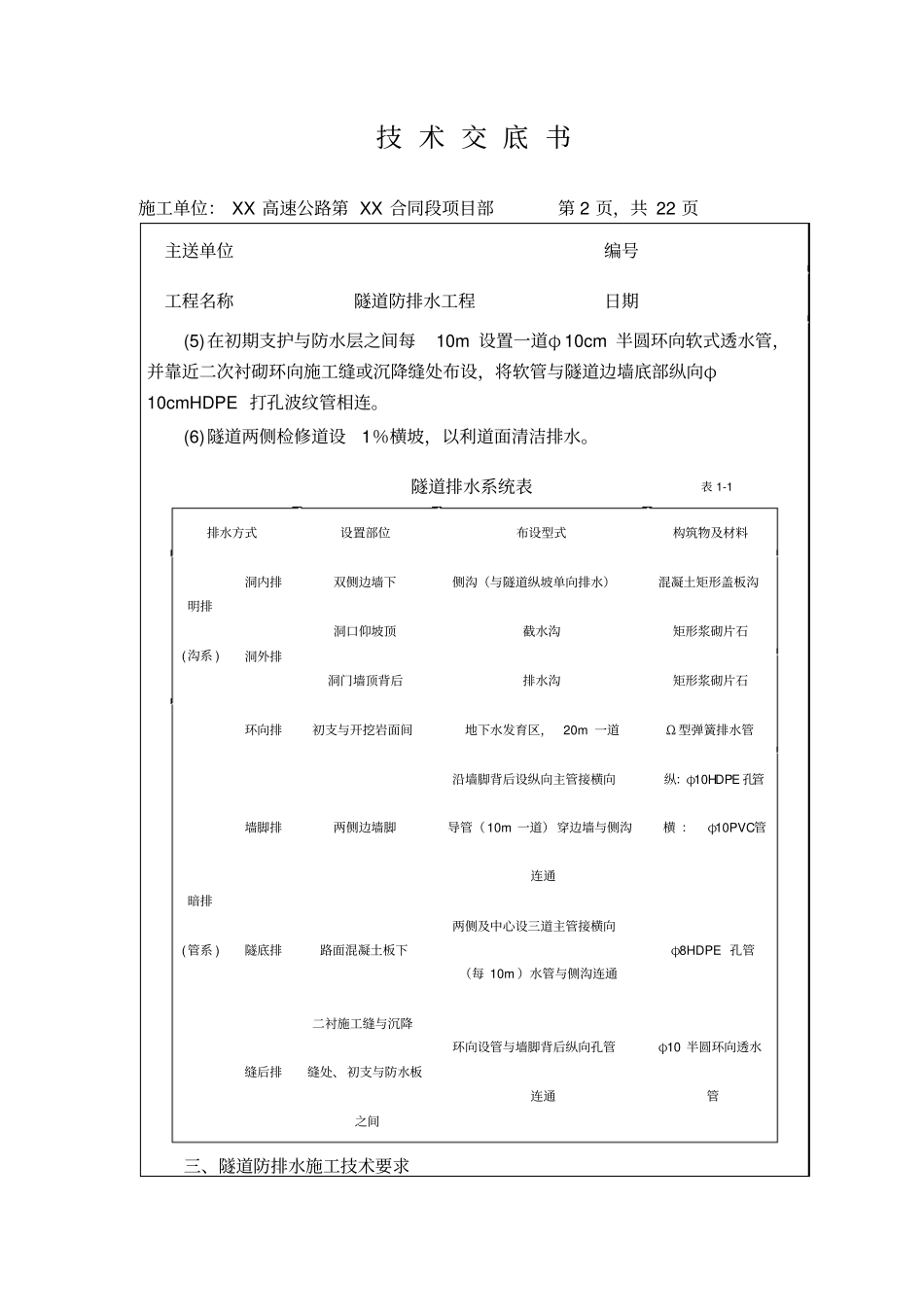

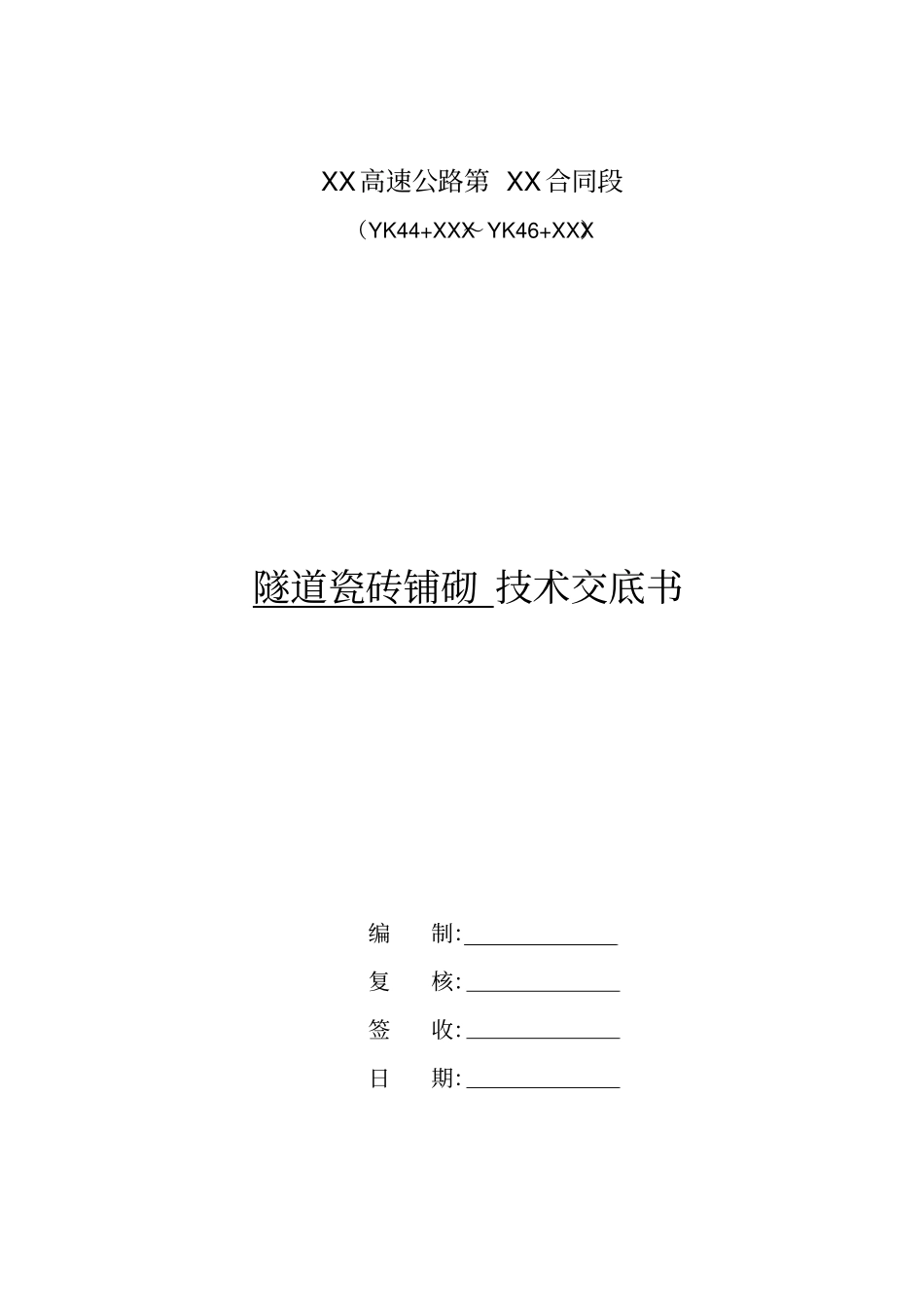

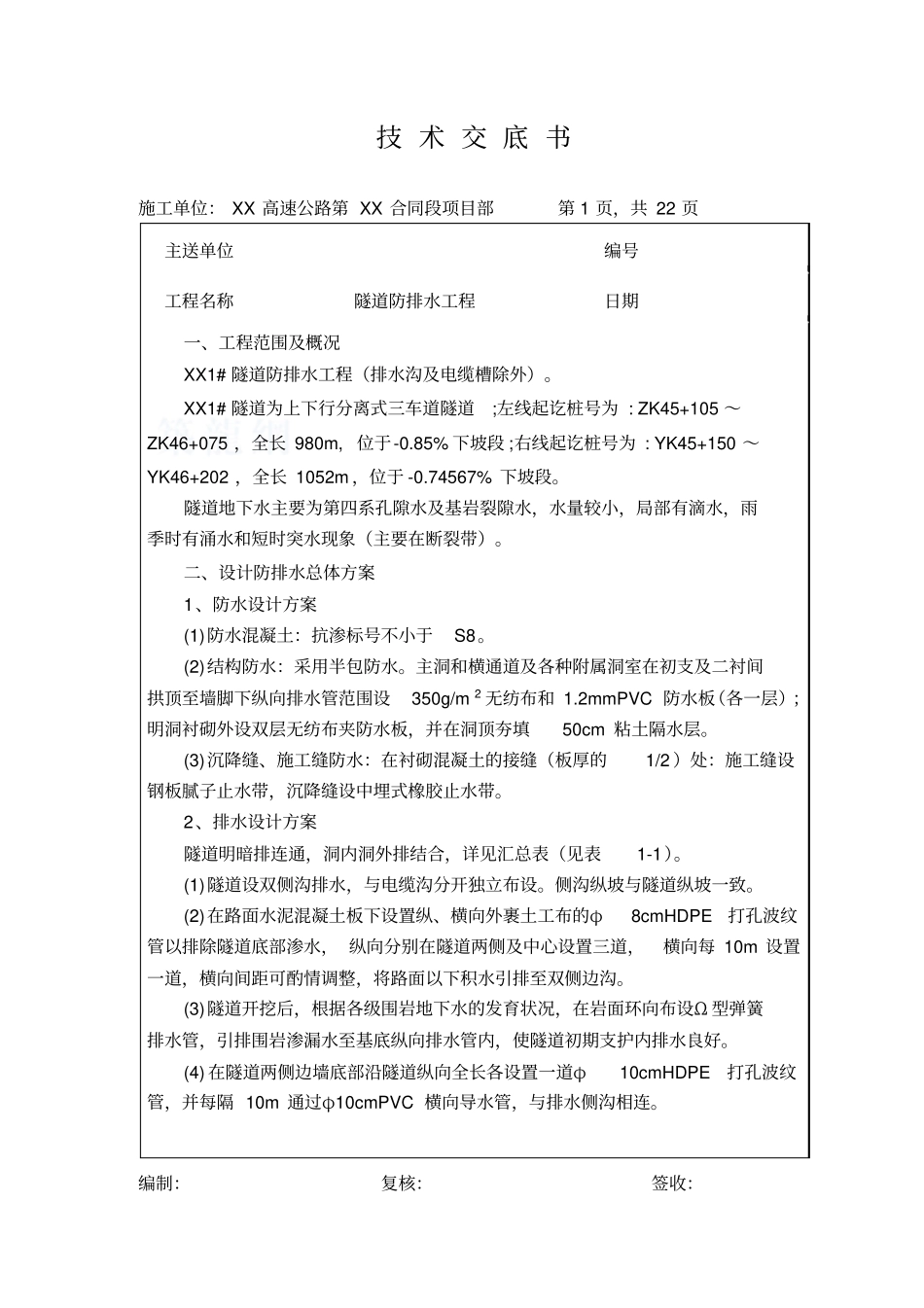

XX高速公路第 XX合同段（YK44+XXX～YK46+XXX）隧道瓷砖铺砌 技术交底书编制：复核：签收：日期：技 术 交 底 书施工单位： XX 高速公路第 XX 合同段项目部第 1 页，共 22 页主送单位编号工程名称隧道防排水工程日期一、工程范围及概况XX1# 隧道防排水工程（排水沟及电缆槽除外）。XX1# 隧道为上下行分离式三车道隧道;左线起讫桩号为 : ZK45+105 ～ZK46+075 ，全长 980m, 位于-0.85% 下坡段 ;右线起讫桩号为 : YK45+150 ～YK46+202 ，全长 1052m ，位于 -0.74567% 下坡段。隧道地下水主要为第四系孔隙水及基岩裂隙水，水量较小，局部有滴水，雨季时有涌水和短时突水现象（主要在断裂带）。二、设计防排水总体方案1、防水设计方案(1)防水混凝土：抗渗标号不小于S8。(2)结构防水：采用半包防水。主洞和横通道及各种附属洞室在初支及二衬间拱顶至墙脚下纵向排水管范围设350g/m 2 无纺布和 1.2mmPVC 防水板（各一层）；明洞衬砌外设双层无纺布夹防水板，并在洞顶夯填50cm 粘土隔水层。(3)沉降缝、施工缝防水：在衬砌混凝土的接缝（板厚的1/2 ）处：施工缝设钢板腻子止水带，沉降缝设中埋式橡胶止水带。2、排水设计方案隧道明暗排连通，洞内洞外排结合，详见汇总表（见表1-1）。(1)隧道设双侧沟排水，与电缆沟分开独立布设。侧沟纵坡与隧道纵坡一致。(2)在路面水泥混凝土板下设置纵、横向外裹土工布的φ8cmHDPE打孔波纹管以排除隧道底部渗水， 纵向分别在隧道两侧及中心设置三道，横向每 10m 设置一道，横向间距可酌情调整，将路面以下积水引排至双侧边沟。(3)隧道开挖后，根据各级围岩地下水的发育状况，在岩面环向布设Ω 型弹簧排水管，引排围岩渗漏水至基底纵向排水管内，使隧道初期支护内排水良好。(4) 在隧道两侧边墙底部沿隧道纵向全长各设置一道φ10cmHDPE打孔波纹管，并每隔 10m 通过φ10cmPVC 横向导水管，与排水侧沟相连。编制：复核：签收：技 术 交 底 书施工单位： XX 高速公路第 XX 合同段项目部第 2 页，共 22 页主送单位编号工程名称隧道防排水工程日期(5)在初期支护与防水层之间每10m 设置一道φ 10cm 半圆环向软式透水管，并靠近二次衬砌环向施工缝或沉降缝处布设，将软管与隧道边墙底部纵向φ10cmHDPE 打孔波纹管相连。(6)隧道两侧检修道设1％横坡，以利道面清洁排水。隧道排水系统表表 1-1排水方式设置部位布设型式构筑物及材料明排(沟系 ) 洞内排双侧边墙下侧沟...
