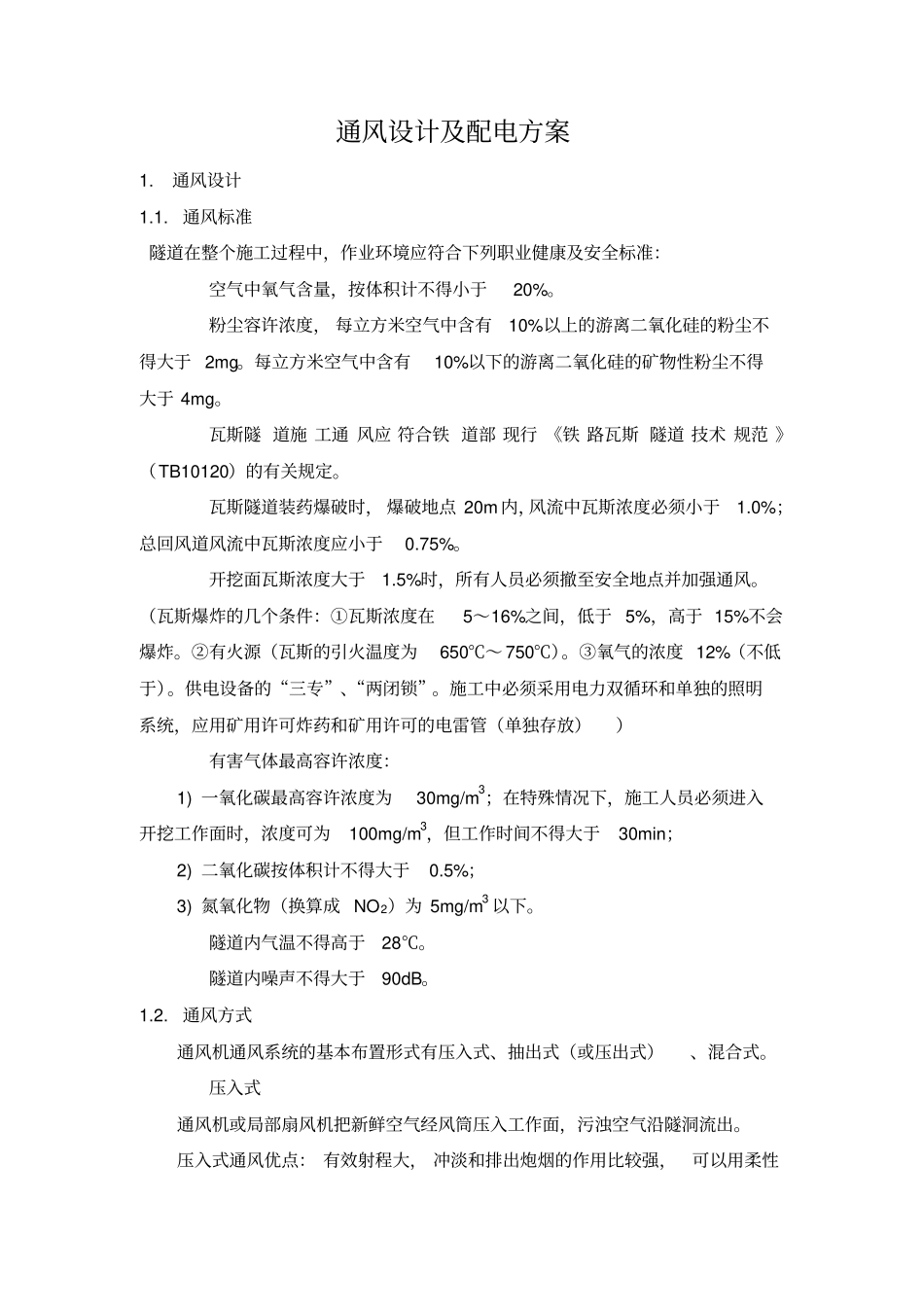

通风设计及配电方案1.通风设计1.1.通风标准隧道在整个施工过程中，作业环境应符合下列职业健康及安全标准：空气中氧气含量，按体积计不得小于20%。粉尘容许浓度， 每立方米空气中含有10%以上的游离二氧化硅的粉尘不得大于 2mg。每立方米空气中含有10%以下的游离二氧化硅的矿物性粉尘不得大于 4mg。瓦斯隧 道施 工通 风应 符合铁 道部 现行 《铁 路瓦斯 隧道 技术 规范 》（TB10120）的有关规定。瓦斯隧道装药爆破时， 爆破地点 20m 内，风流中瓦斯浓度必须小于1.0%；总回风道风流中瓦斯浓度应小于0.75%。开挖面瓦斯浓度大于1.5%时，所有人员必须撤至安全地点并加强通风。（瓦斯爆炸的几个条件：①瓦斯浓度在5～16%之间，低于 5%，高于 15%不会爆炸。②有火源（瓦斯的引火温度为650℃～ 750℃）。③氧气的浓度 12%（不低于）。供电设备的“三专”、“两闭锁”。施工中必须采用电力双循环和单独的照明系统，应用矿用许可炸药和矿用许可的电雷管（单独存放））有害气体最高容许浓度：1) 一氧化碳最高容许浓度为30mg/m3；在特殊情况下，施工人员必须进入开挖工作面时，浓度可为100mg/m3，但工作时间不得大于30min；2) 二氧化碳按体积计不得大于0.5%；3) 氮氧化物（换算成 NO2）为 5mg/m3 以下。隧道内气温不得高于28℃。隧道内噪声不得大于90dB。1.2.通风方式通风机通风系统的基本布置形式有压入式、抽出式（或压出式）、混合式。压入式通风机或局部扇风机把新鲜空气经风筒压入工作面，污浊空气沿隧洞流出。压入式通风优点： 有效射程大， 冲淡和排出炮烟的作用比较强，可以用柔性风管。压入式通风缺点：长距离掘进排出炮烟需要的风量大，通风排烟时间较长，回风流污染整个隧道。压入式通风须注意以下两点：1）通风机安装位置应与洞口保持一定距离，一般应大于30m；2）风筒出口与工作面保持一定距离，可以控制在40～70m，伸缩式风筒可尽量工作面。抽出式通风机或局部扇风机经风筒把工作面的污浊空气抽出，新鲜风流沿隧道流出。抽出式通风的优点： 在有效吸程内排烟效果好， 排除炮烟所需的风量小， 回风流不污染隧道。抽出式通风的缺点：必须用硬质风筒，有效吸程很短，与工作面布置冲突，不宜布置在瓦斯隧道内。巷道式通风在开挖长隧道时， 为了缩短通风距离， 利用辅助坑道或钻孔等作为通风的进风或出风管路的通风方式。混合式通风采用压入式和抽出式和巷道式通风配合的通风方式。适合于大断面长距离隧道通风，但...
