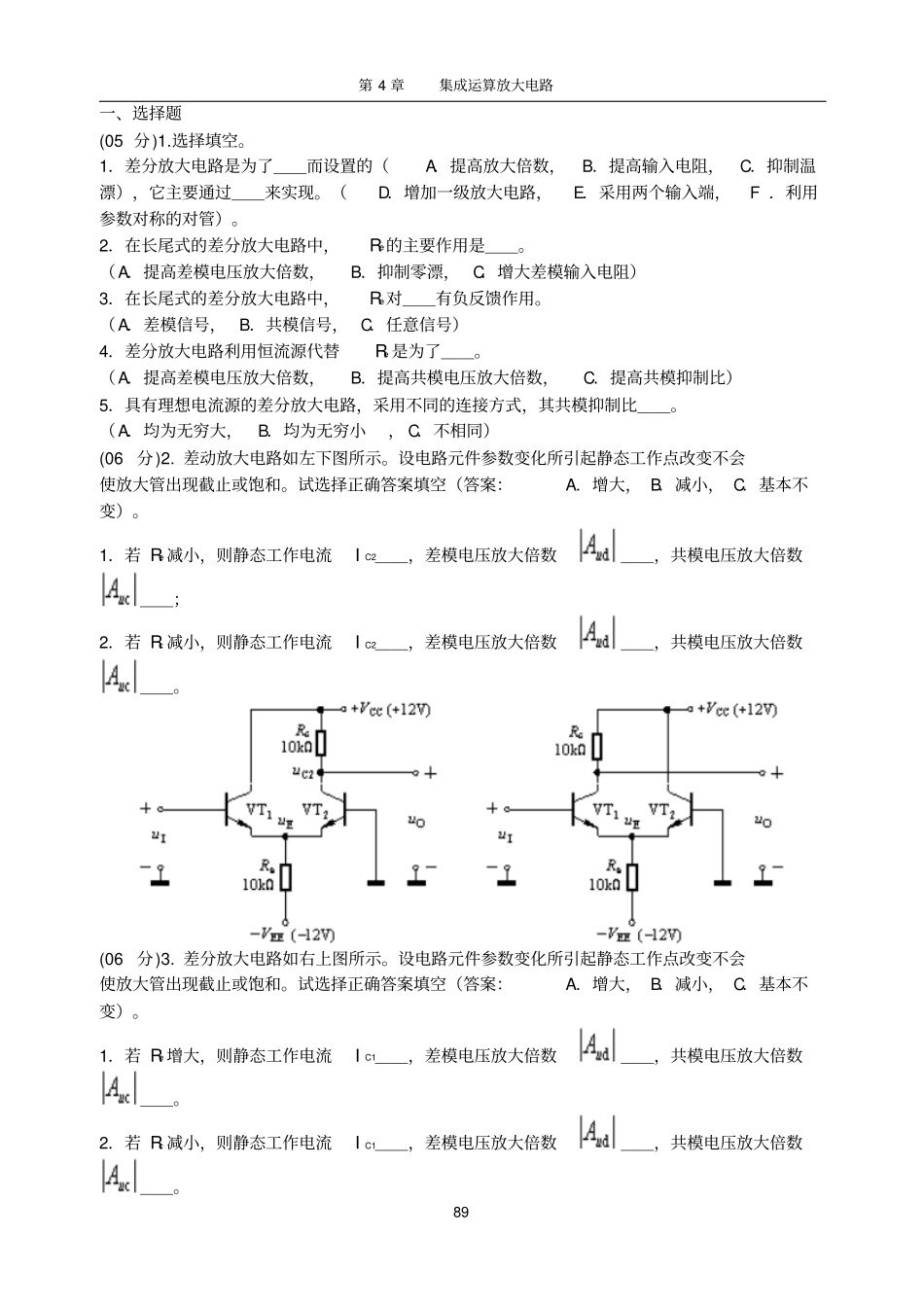

第 4 章集成运算放大电路89 一、选择题(05 分)1.选择填空。1．差分放大电路是为了＿＿而设置的（A．提高放大倍数，B．提高输入电阻，C．抑制温漂），它主要通过＿＿来实现。（D．增加一级放大电路，E．采用两个输入端，F ．利用参数对称的对管）。2．在长尾式的差分放大电路中，Re的主要作用是＿＿。（A．提高差模电压放大倍数，B．抑制零漂， C．增大差模输入电阻）3．在长尾式的差分放大电路中，Re对＿＿有负反馈作用。（A．差模信号， B．共模信号， C．任意信号）4．差分放大电路利用恒流源代替Re 是为了＿＿。（A．提高差模电压放大倍数，B．提高共模电压放大倍数，C．提高共模抑制比）5．具有理想电流源的差分放大电路，采用不同的连接方式，其共模抑制比＿＿。（A．均为无穷大，B．均为无穷小， C．不相同）(06 分)2. 差动放大电路如左下图所示。设电路元件参数变化所引起静态工作点改变不会使放大管出现截止或饱和。试选择正确答案填空（答案：A．增大， B．减小， C．基本不变）。1．若 Re 减小，则静态工作电流I C2＿＿，差模电压放大倍数＿＿，共模电压放大倍数＿＿；2．若 Rc 减小，则静态工作电流I C2＿＿，差模电压放大倍数＿＿，共模电压放大倍数＿＿。(06 分)3. 差分放大电路如右上图所示。设电路元件参数变化所引起静态工作点改变不会使放大管出现截止或饱和。试选择正确答案填空（答案：A．增大， B．减小， C．基本不变）。1．若 Re 增大，则静态工作电流I C1＿＿，差模电压放大倍数＿＿，共模电压放大倍数＿＿。2．若 Rc 减小，则静态工作电流I C1＿＿，差模电压放大倍数＿＿，共模电压放大倍数＿＿。第 4 章集成运算放大电路90 (06 分)4. 差分放大电路如左下图所示。设电路元件参数变化所引起静态工作点改变不会使放大管出现截止或饱和。试选择正确答案填空（答案：A．增大， B．减小， C．基本不变）。1．若 Re 减小，则静态工作电流I C1＿＿，差模电压放大倍数＿＿，共模电压放大倍数＿＿。2．若 Rc 增大，则静态工作电流I C1＿＿，差模电压放大倍数＿＿，共模电压放大倍数＿＿。(08 分)5. 实验电路如右上图所示。设调零电位器Rw滑动端位于中点，试就下列问题选择正确答案填空（答案：A．右移， B．左移， C．不移）。1．若只因为UBE1 U BE2，为了使静态电流I C1= IC2，应将 RW滑动端＿＿；2．若只因为12，为了使两边单端输出放大倍数，应将 RW滑动端＿＿。(08 分)6...
