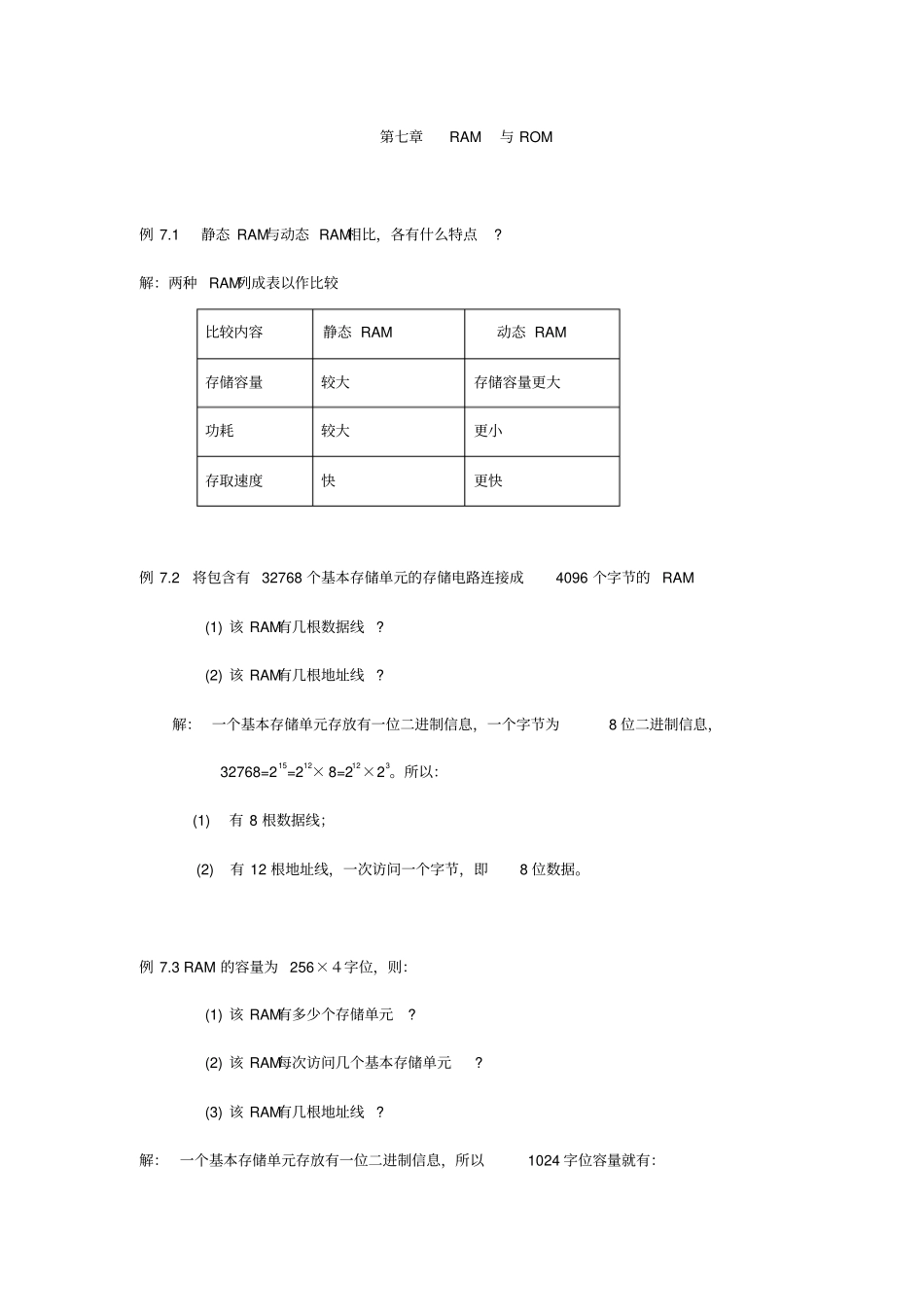

第七章 RAM与 ROM 例 7.1 静态 RAM与动态 RAM相比，各有什么特点?解：两种 RAM列成表以作比较比较内容静态 RAM 动态 RAM 存储容量较大存储容量更大功耗较大更小存取速度快更快例 7.2 将包含有 32768 个基本存储单元的存储电路连接成4096 个字节的 RAM(1) 该 RAM有几根数据线 ?(2) 该 RAM有几根地址线 ?解： 一个基本存储单元存放有一位二进制信息，一个字节为8 位二进制信息，32768=215=212× 8=212×23。所以： (1) 有 8 根数据线；(2) 有 12 根地址线，一次访问一个字节，即8 位数据。例 7.3 RAM 的容量为 256×４字位，则：(1) 该 RAM有多少个存储单元?(2) 该 RAM每次访问几个基本存储单元? (3) 该 RAM有几根地址线 ?解： 一个基本存储单元存放有一位二进制信息，所以1024 字位容量就有： (1) 1024个基本存储单元；(2) 由四个基本存储单元组成一个4 位的存储单元， 所以， 该存储器每次访问4 个基本存储单元；(3) 有 256=28，所以有 8 根地址线。例 7.4 试用 256×４字位的RAM，用位扩展的方法组成一个256*8 字位的 RAM，请画出电路图。解： 256×４字位的RAM只有 4 位数据线，要扩大成8 位时应采用位扩展的方法实现。将8位地址线、片选线、读/ 写控制线并联，RAM（1）的 4 位作扩展后8 位的高 4 位， RAM（2）的 4 位作为扩展后的低4 位，组成扩展后的8 位数据输出。其扩展的连接电路如图所示：例 7.5 C850 是 64*1 字位容量的静态RAM，若要用它扩展成一个128*4 字位容量的RAM，需要几块 C850?解：该例原地址为64=26为 6 位，现要有128=27，需用 7 位地址线，因此要用地址扩展；数据线只有 1 位，现需要 4 位数据， 同时要进行数据位扩展；所以要有 8 块 C850是 64*1 字位容量的静态RAM。其连接后的电路如图所示：A5－ A0 C850 RAM 1 C850 RAM 4 C850 RAM 1 C850 RAM 2 C850 RAM 2 C850 RAM 3 C850 RAM 3 C850 RAM 4 1 A 6 D3 D 1 例 7.6 按照编程工艺不同，只读存储器大致可分为哪几类?各有什么特点 ? 解：熔丝 / 反熔丝型， EPROM型， E2PROM型， Flash Memory 型等。例 7.7 设某个只读存储器由16 位地址构成，地址范围为000～FFF(16 进制 )。现将它分为RAM、I/O 、ROM1和 ROM2等四段，且各段地址分配为RAM段： 000～DFFF；I/O 段： E000～E7FF；ROM1段： F000～F7FF；ROM2段...
