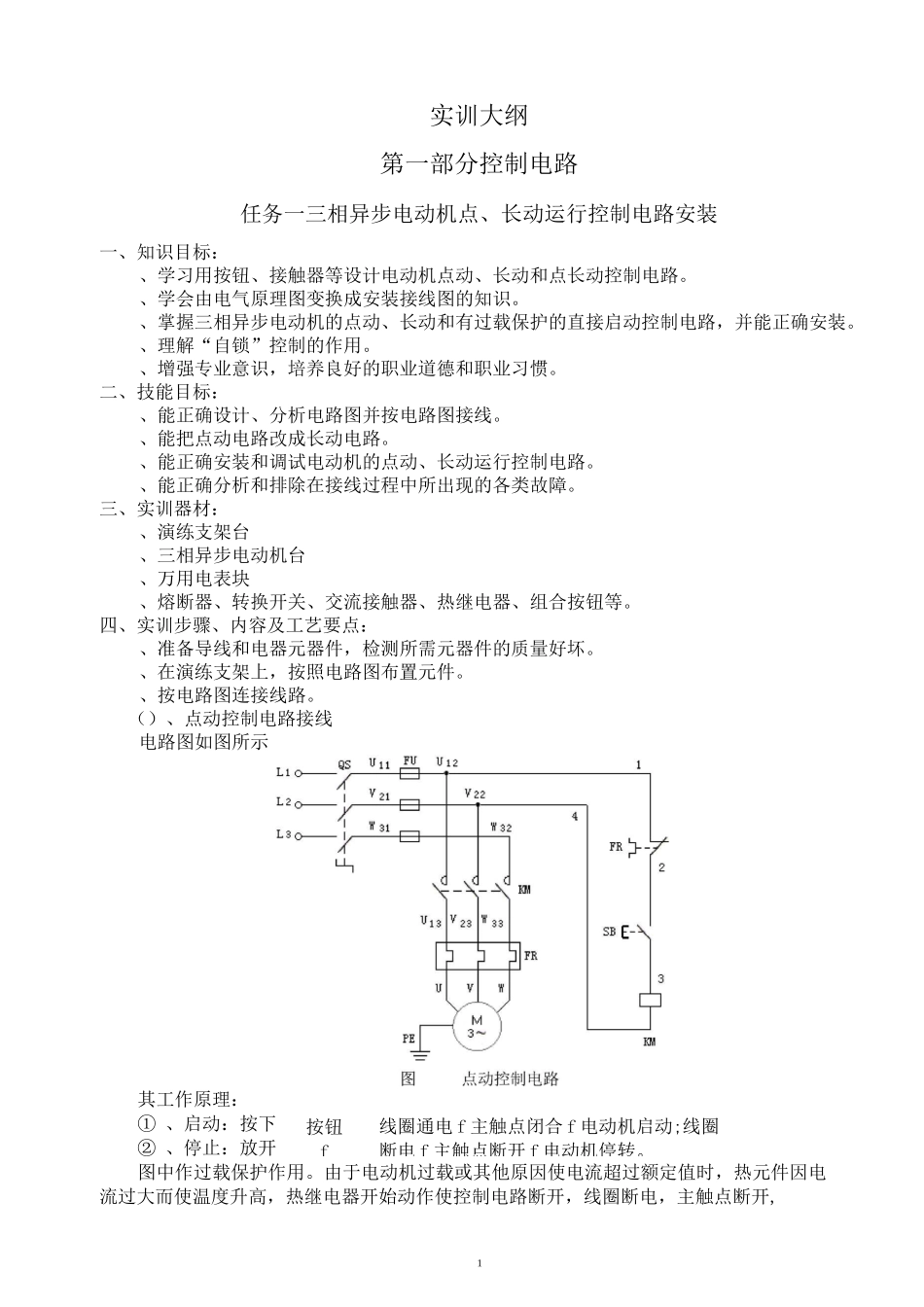

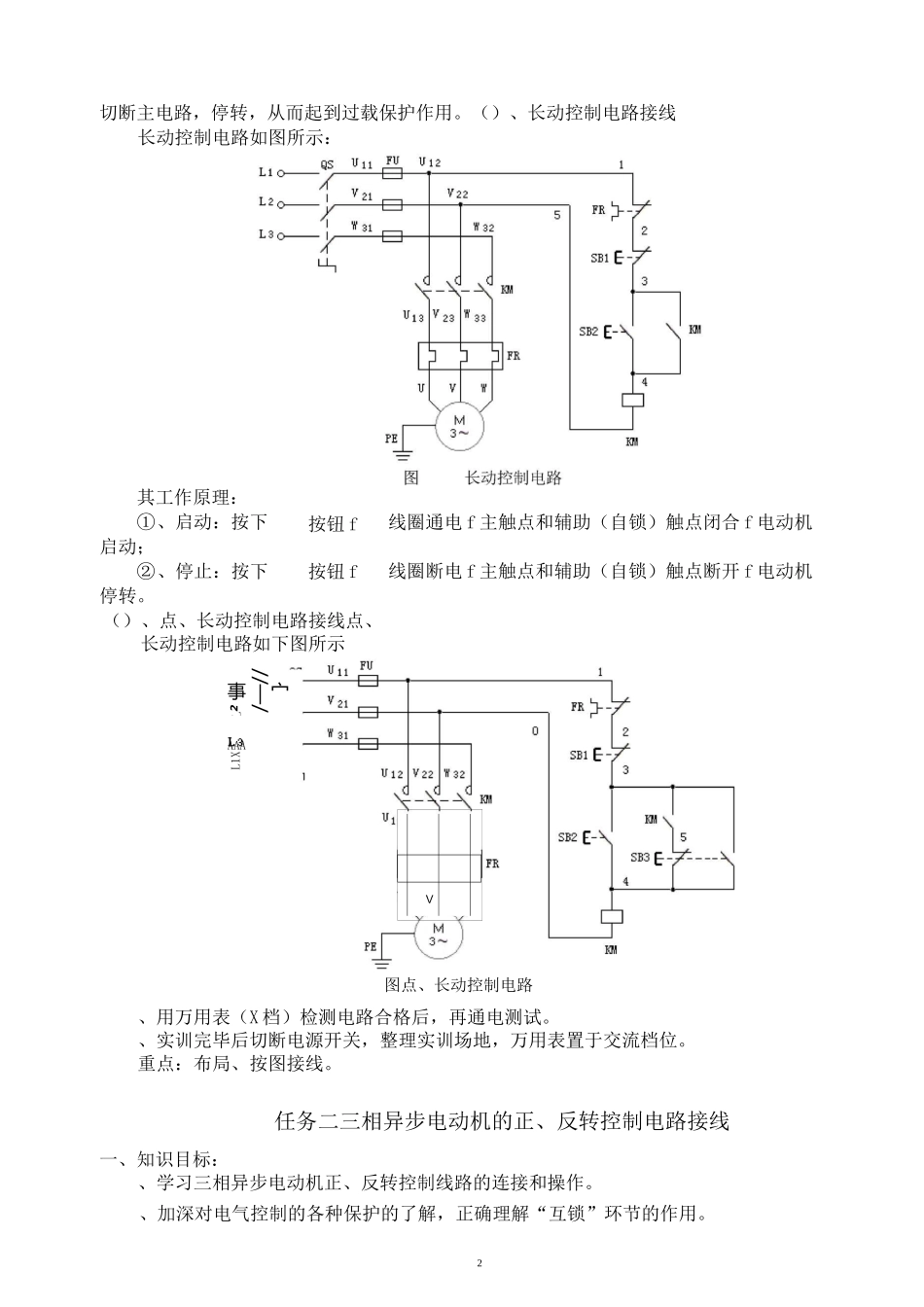

1线圈通电 f 主触点闭合 f 电动机启动;线圈断电 f 主触点断开 f 电动机停转。按钮f实训大纲第一部分控制电路任务一三相异步电动机点、长动运行控制电路安装一、知识目标：、学习用按钮、接触器等设计电动机点动、长动和点长动控制电路。、学会由电气原理图变换成安装接线图的知识。、掌握三相异步电动机的点动、长动和有过载保护的直接启动控制电路，并能正确安装。、理解“自锁”控制的作用。、增强专业意识，培养良好的职业道德和职业习惯。二、技能目标：、能正确设计、分析电路图并按电路图接线。、能把点动电路改成长动电路。、能正确安装和调试电动机的点动、长动运行控制电路。、能正确分析和排除在接线过程中所出现的各类故障。三、实训器材：、演练支架台、三相异步电动机台、万用电表块、熔断器、转换开关、交流接触器、热继电器、组合按钮等。四、实训步骤、内容及工艺要点：、准备导线和电器元器件，检测所需元器件的质量好坏。、在演练支架上，按照电路图布置元件。、按电路图连接线路。（）、点动控制电路接线电路图如图所示其工作原理：① 、启动：按下② 、停止：放开图中作过载保护作用。由于电动机过载或其他原因使电流超过额定值时，热元件因电流过大而使温度升高，热继电器开始动作使控制电路断开，线圈断电，主触点断开,2切断主电路，停转，从而起到过载保护作用。（）、长动控制电路接线长动控制电路如图所示：、用万用表（X 档）检测电路合格后，再通电测试。、实训完毕后切断电源开关，整理实训场地，万用表置于交流档位。重点：布局、按图接线。任务二三相异步电动机的正、反转控制电路接线一、知识目标：、学习三相异步电动机正、反转控制线路的连接和操作。、加深对电气控制的各种保护的了解，正确理解“互锁”环节的作用。按钮 f其工作原理：①、启动：按下启动；②、停止：按下停转。按钮 f线圈通电 f 主触点和辅助（自锁）触点闭合 f 电动机线圈断电 f 主触点和辅助（自锁）触点断开 f 电动机（）、点、长动控制电路接线点、长动控制电路如下图所示图点、长动控制电路事/—//宀AAA1XL2LV3、掌握线路中各种故障的检查方法，并能准确地判断故障位置。、学会安装用行程开关指令电动机作可逆运转的控制电路。、为安装电动机拖动生产机械作往返运动的控制电路打下基础。、增强专业意识，培养良好的职业道德和职业习惯。二、技能目标：、能正确设计、分析电气互锁、双重互锁、自动往返电路图并按电路...
