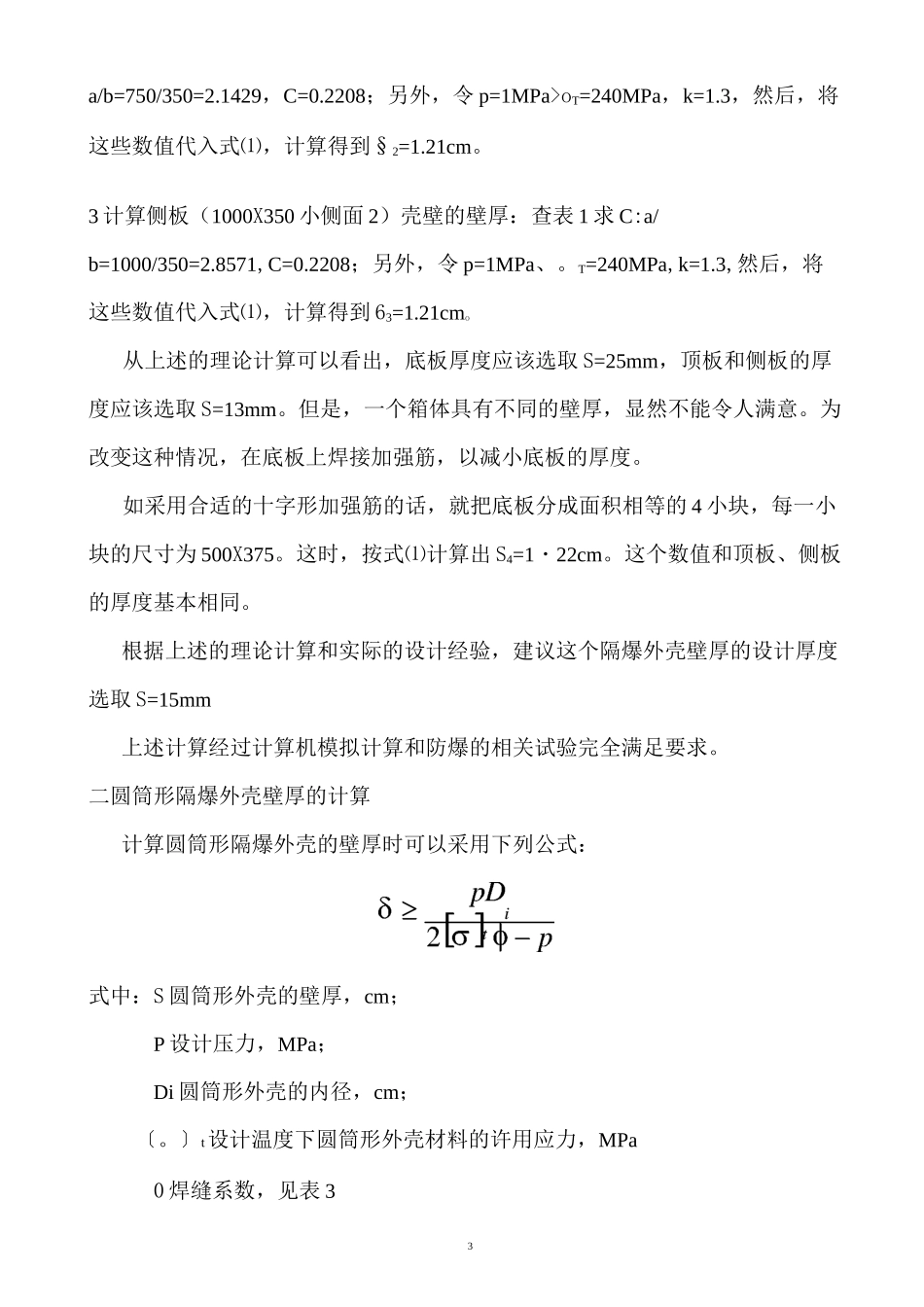

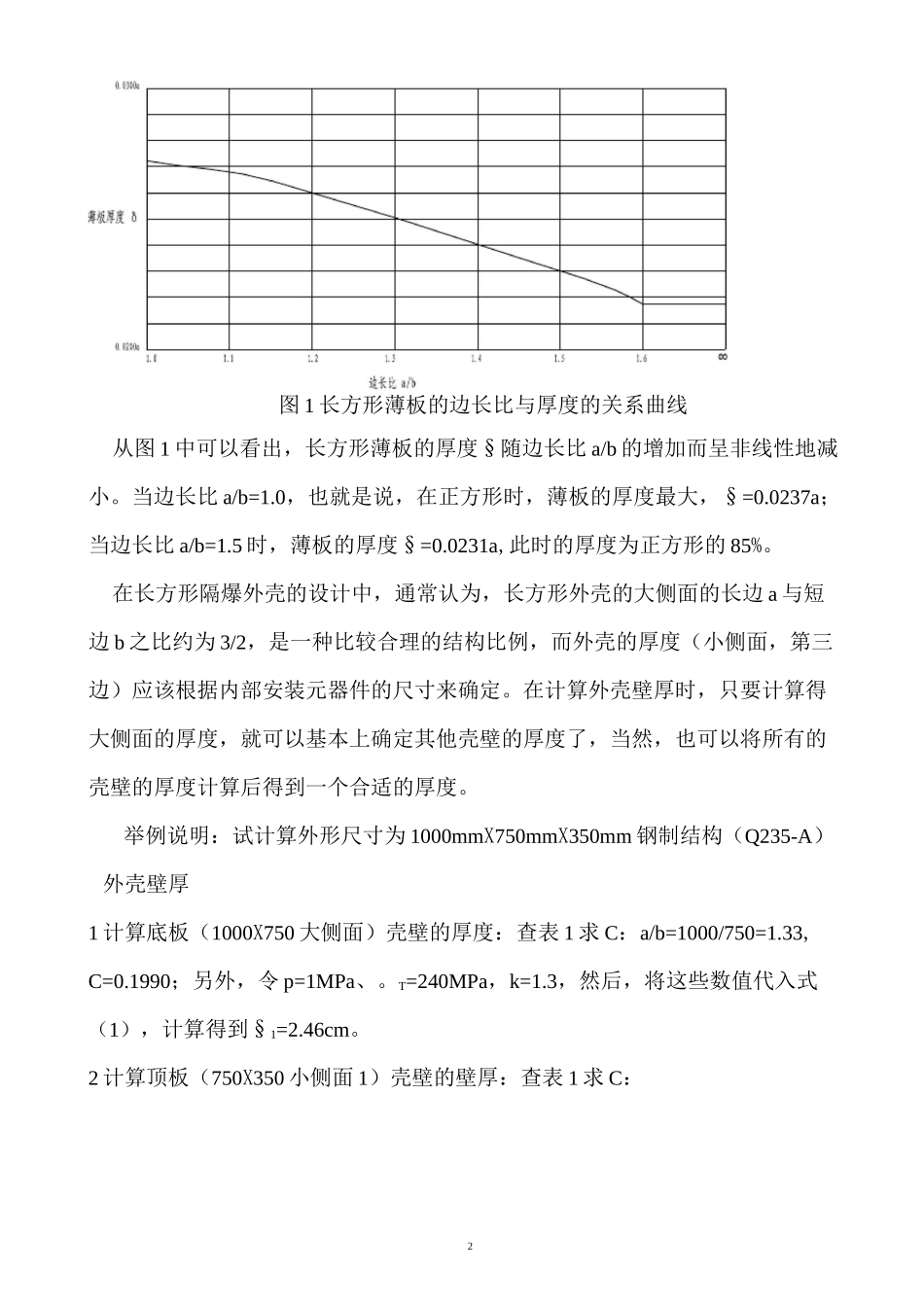

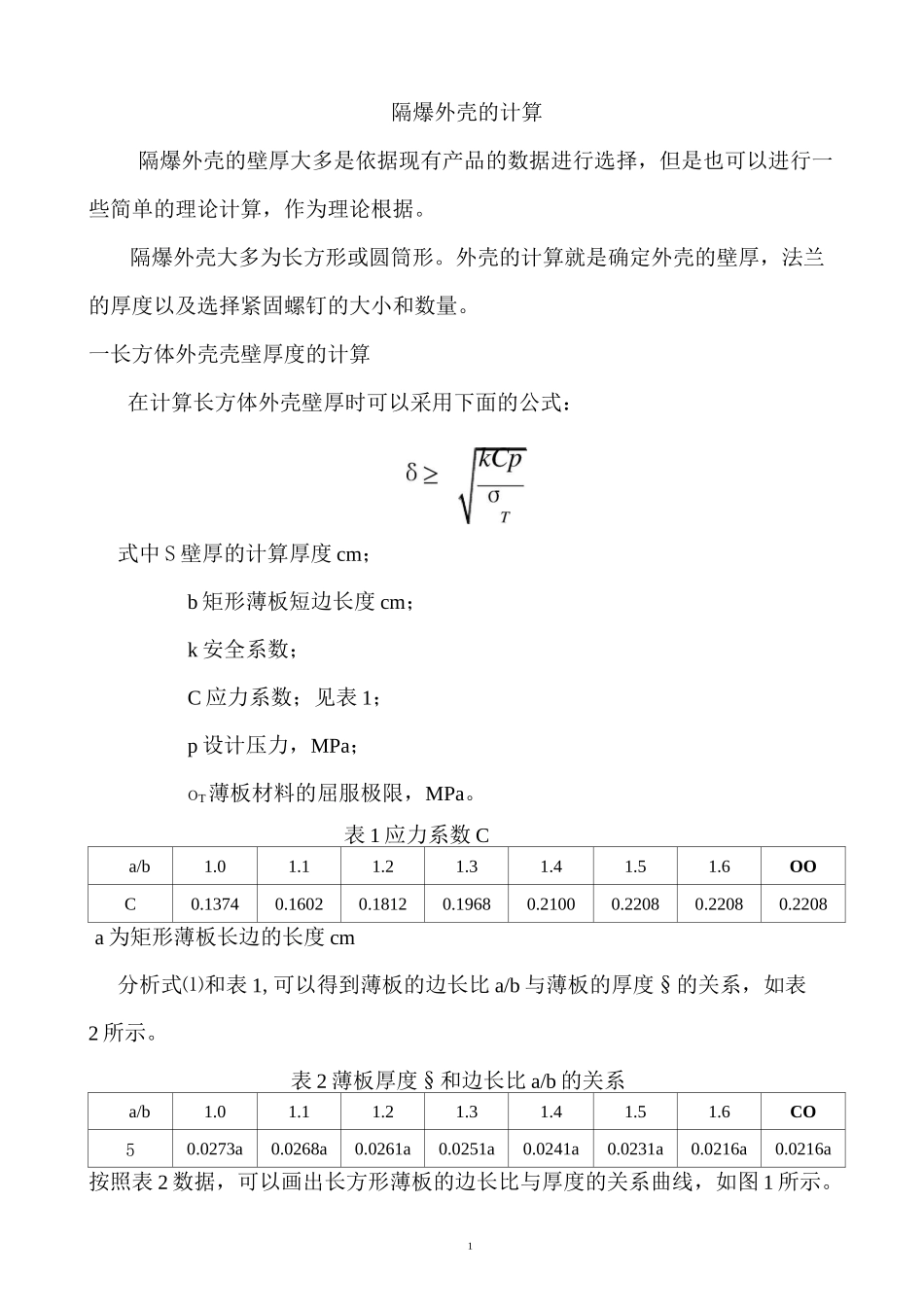

1隔爆外壳的计算隔爆外壳的壁厚大多是依据现有产品的数据进行选择,但是也可以进行一些简单的理论计算,作为理论根据。隔爆外壳大多为长方形或圆筒形。外壳的计算就是确定外壳的壁厚,法兰的厚度以及选择紧固螺钉的大小和数量。一长方体外壳壳壁厚度的计算在计算长方体外壳壁厚时可以采用下面的公式:式中 S 壁厚的计算厚度 cm;b 矩形薄板短边长度 cm;k 安全系数;C 应力系数;见表 1;p 设计压力,MPa;oT薄板材料的屈服极限,MPa。表 1 应力系数 Ca/b1.01.11.21.31.41.51.6OOC0.13740.16020.18120.19680.21000.22080.22080.2208a 为矩形薄板长边的长度 cm分析式⑴和表 1,可以得到薄板的边长比 a/b 与薄板的厚度§的关系,如表2 所示。表 2 薄板厚度§和边长比 a/b 的关系a/b1.01.11.21.31.41.51.6CO50.0273a0.0268a0.0261a0.0251a0.0241a0.0231a0.0216a0.0216a按照表 2 数据,可以画出长方形薄板的边长比与厚度的关系曲线,如图 1 所示。2图 1 长方形薄板的边长比与厚度的关系曲线从图 1 中可以看出,长方形薄板的厚度§随边长比 a/b 的增加而呈非线性地减小。当边长比 a/b=1.0,也就是说,在正方形时,薄板的厚度最大,§=0.0237a;当边长比 a/b=1.5 时,薄板的厚度§=0.0231a,此时的厚度为正方形的 85%。在长方形隔爆外壳的设计中,通常认为,长方形外壳的大侧面的长边 a 与短边 b 之比约为 3/2,是一种比较合理的结构比例,而外壳的厚度(小侧面,第三边)应该根据内部安装元器件的尺寸来确定。在计算外壳壁厚时,只要计算得大侧面的厚度,就可以基本上确定其他壳壁的厚度了,当然,也可以将所有的壳壁的厚度计算后得到一个合适的厚度。举例说明:试计算外形尺寸为 1000mmX750mmX350mm 钢制结构(Q235-A)外壳壁厚1 计算底板(1000X750 大侧面)壳壁的厚度:查表 1 求 C:a/b=1000/750=1.33,C=0.1990;另外,令 p=1MPa、。T=240MPa,k=1.3,然后,将这些数值代入式(1),计算得到§1=2.46cm。2 计算顶板(750X350 小侧面 1)壳壁的壁厚:查表 1 求 C:3a/b=750/350=2.1429,C=0.2208;另外,令 p=1MPa>oT=240MPa,k=1.3,然后,将这些数值代入式⑴,计算得到§2=1.21cm。3 计算侧板(1000X350 小侧面 2)壳壁的壁厚:查表 1 求 C:a/b=1000/350=2.8571,C=0.2208;另外,令 p=1MPa、。T=240MPa,k=1.3,然后,将这些数值代入式⑴,计算得到 63=1.21cmo从上述的理论计算可以看...
