电动机保护用断路器选用

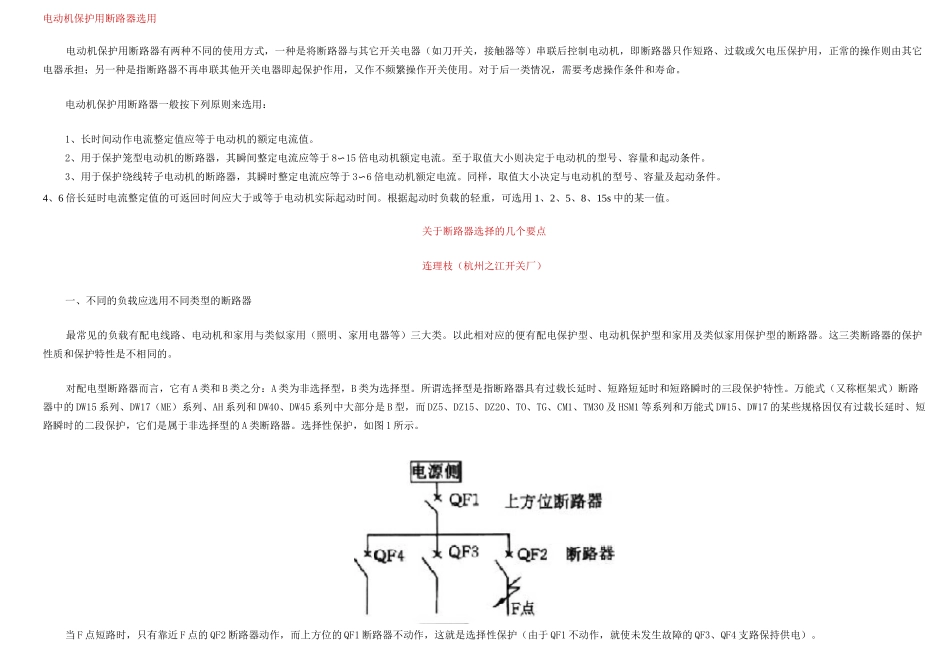

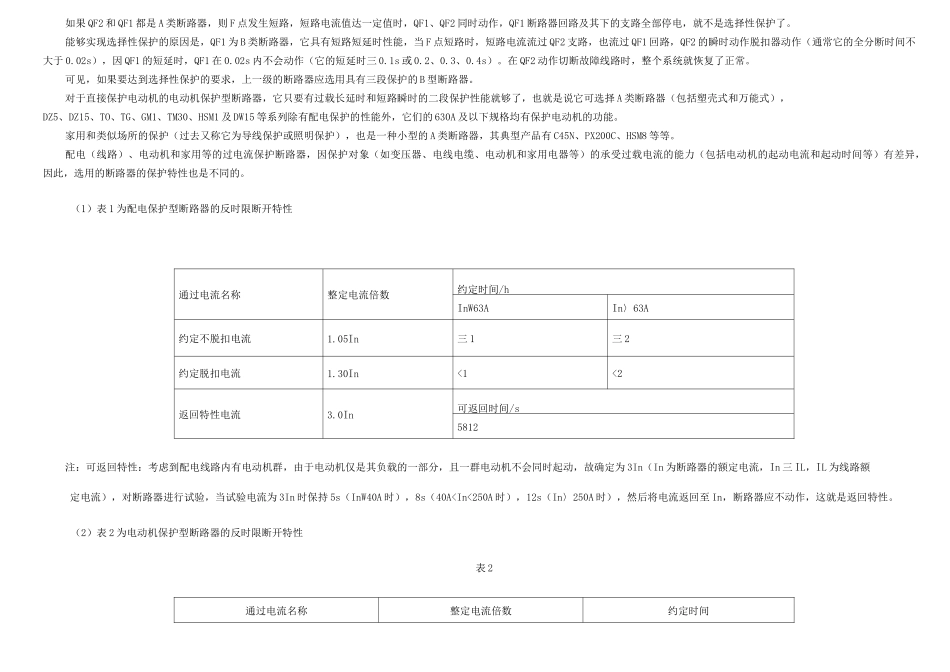

电动机保护用断路器选用电动机保护用断路器有两种不同的使用方式，一种是将断路器与其它开关电器（如刀开关，接触器等）串联后控制电动机，即断路器只作短路、过载或欠电压保护用，正常的操作则由其它电器承担；另一种是指断路器不再串联其他开关电器即起保护作用，又作不频繁操作开关使用。对于后一类情况，需要考虑操作条件和寿命。电动机保护用断路器一般按下列原则来选用：1、长时间动作电流整定值应等于电动机的额定电流值。2、用于保护笼型电动机的断路器，其瞬间整定电流应等于 8〜15 倍电动机额定电流。至于取值大小则决定于电动机的型号、容量和起动条件。3、用于保护绕线转子电动机的断路器，其瞬时整定电流应等于 3〜6 倍电动机额定电流。同样，取值大小决定与电动机的型号、容量及起动条件。4、6 倍长延时电流整定值的可返回时间应大于或等于电动机实际起动时间。根据起动时负载的轻重，可选用 1、2、5、8、15s 中的某一值。关于断路器选择的几个要点连理枝（杭州之江开关厂）一、不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用（照明、家用电器等）三大类。以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。这三类断路器的保护性质和保护特性是不相同的。对配电型断路器而言，它有 A 类和 B 类之分：A 类为非选择型，B 类为选择型。所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。万能式（又称框架式）断路器中的 DW15 系列、DW17（ME）系列、AH 系列和 DW40、DW45 系列中大部分是 B 型，而 DZ5、DZ15、DZ20、TO、TG、CM1、TM30 及 HSM1 等系列和万能式 DW15、DW17 的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的 A 类断路器。选择性保护，如图 1 所示。当 F 点短路时，只有靠近 F 点的 QF2 断路器动作，而上方位的 QF1 断路器不动作，这就是选择性保护（由于 QF1 不动作，就使未发生故障的 QF3、QF4 支路保持供电）。如果 QF2 和 QF1 都是 A 类断路器，则 F 点发生短路，短路电流值达一定值时，QF1、QF2 同时动作，QF1 断路器回路及其下的支路全部停电，就不是选择性保护了。能够实现选择性保护的原因是，QF1 为 B 类断路器，它具有短路短延时性能，当 F 点短路时，短路电流流过 QF2 支路，也流过 QF1 回路，QF2 的瞬时动作脱扣器动作（通常它的全...
