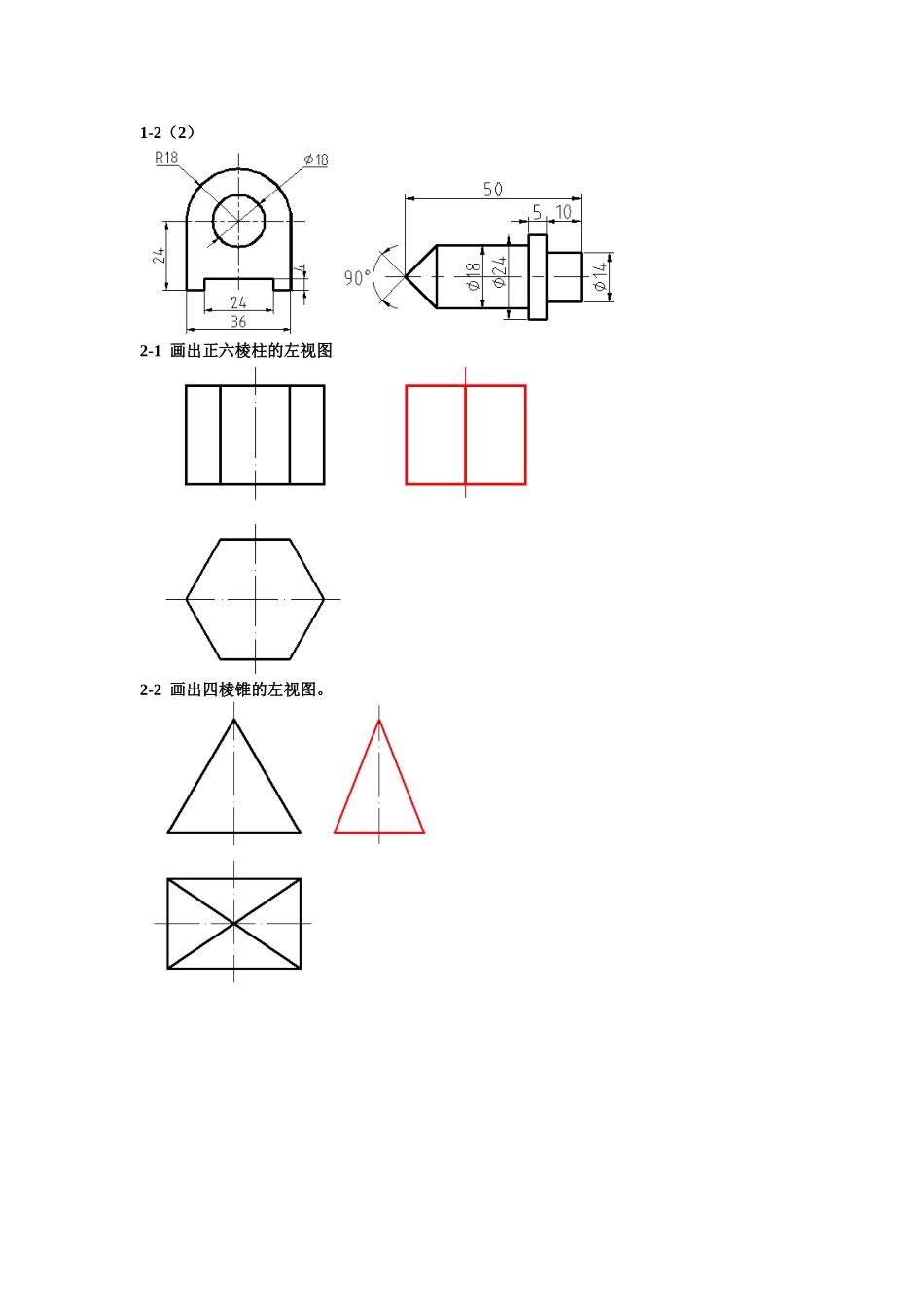

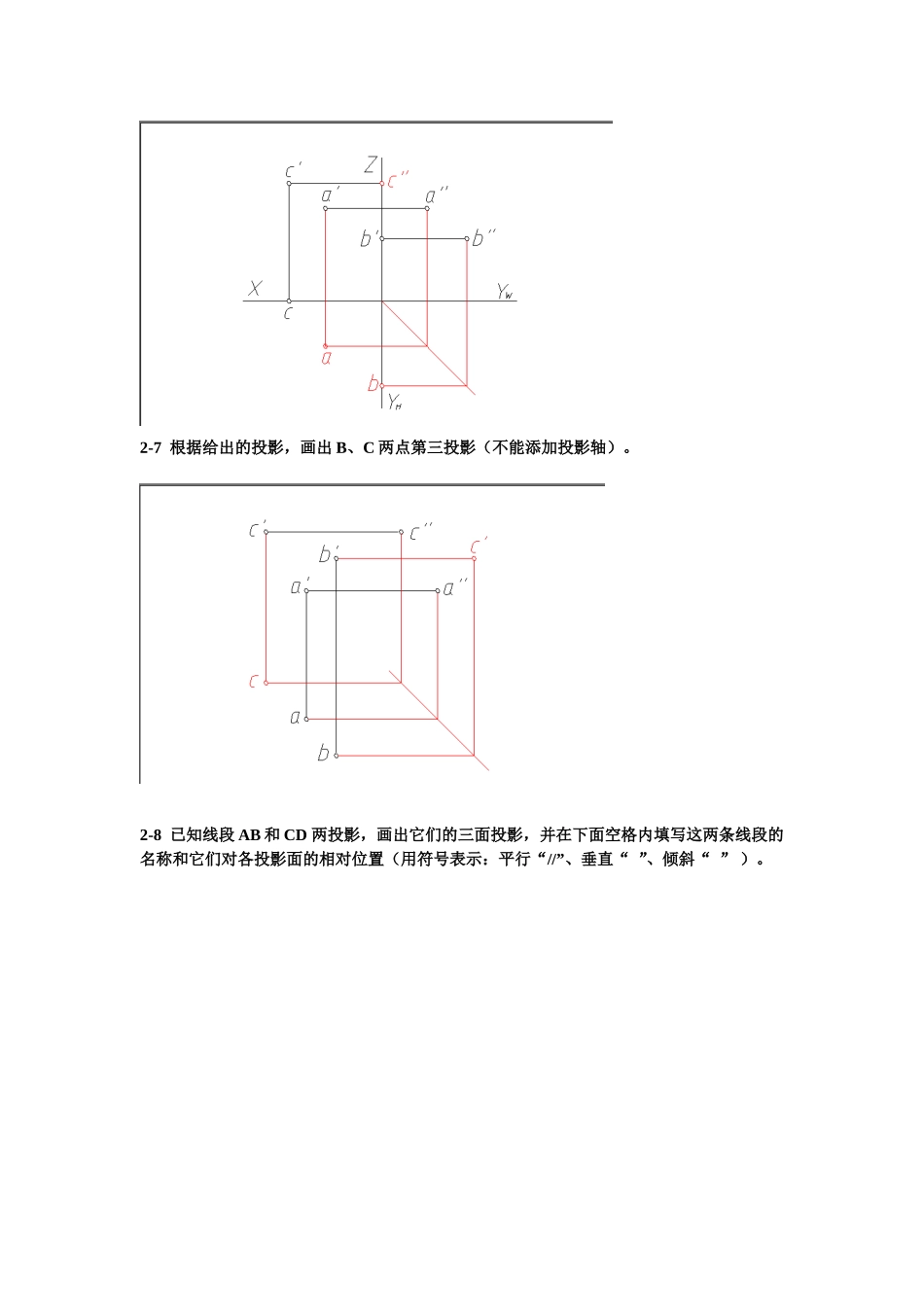

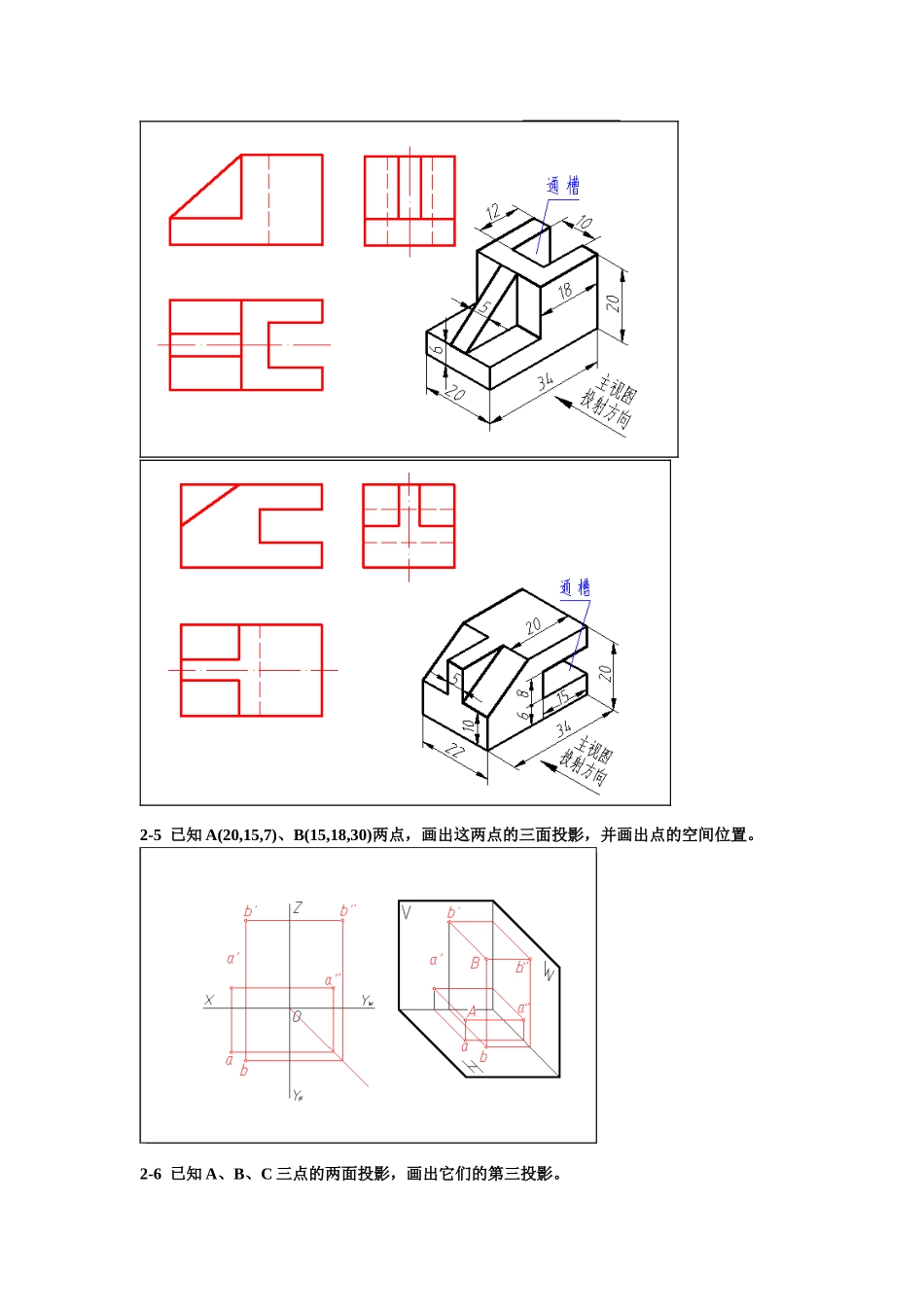

1-2（2）2-1画出正六棱柱的左视图2-2画出四棱锥的左视图。2-5已知A(20,15,7)、B(15,18,30)两点，画出这两点的三面投影，并画出点的空间位置。2-6已知A、B、C三点的两面投影，画出它们的第三投影。2-7根据给出的投影，画出B、C两点第三投影（不能添加投影轴）。2-8已知线段AB和CD两投影，画出它们的三面投影，并在下面空格内填写这两条线段的名称和它们对各投影面的相对位置（用符号表示：平行“//”、垂直“”、倾斜“”）。2-9已知线段AB为水平线，C为该线段上的一点。根据给出的投影，画出线段AB和点C的正面投影和侧面投影。2-10已知线段DE的水平投影，画出它的正面投影和侧面投影。2-13已知正六边形ABCDEF和正面平行，它的中心为O。又知AB边的正面投影和水平投影，完成正六边形的三投影，并写出此正六边形对水平面和侧面的相对位置。2-14完成ΔABC的水平投影。2-15完成平面四边形ABCD的水平投影。2-18完成截头六棱柱的俯视图，并画出左视图。2-19完成截头六棱柱的左视图，并画出俯视图2-20完成截头四棱锥的俯视图，并画出左视图。2-21完成截头四棱锥的左视图，并画出俯视图。2-22已知线段AB与CD平行，画出CD的水平投影。2-30根据立体图和尺寸，按1:1在A3幅面的图纸上画出三视图，并标注尺寸。图名：“几何体的视图”，图号：“02.01”。（1）2-31根据立体的两视图，画出第三视图。（1）2-33已知圆锥的底圆直径为30，高为30，轴线垂直于侧面，画出它的三视图，有几解？任作一解。2-34已知四分之一圆球的主视图，画出它的俯视图和左视图。有几解？任作一解。4-9画全俯视图和左视图。4-10画全俯视图。4-11画全俯视图和左视图。4-12画全俯视图。4-14画出俯视图。（1）（2）（3）4-15画全主视图和左视图。4-16画出左视图。（1）（2）4-17画出俯视图。4-18画出主视图。4-19画出俯视图。4-20画全俯视图，作出左视图。4-21画全主、俯两视图，并标注尺寸（尺寸数值按1:1从图上量取，取整数）。4-22画出主视图。4-23画出主、俯两视图。4-24画出左、俯两视图。4-25画出俯视图（用字母表出截交线上各特殊点的投影，保留一个一般点的作图线）。4-26画全俯视图，作出左视图。4-27画出主视图。4-28画全俯视图，作出左视图。
