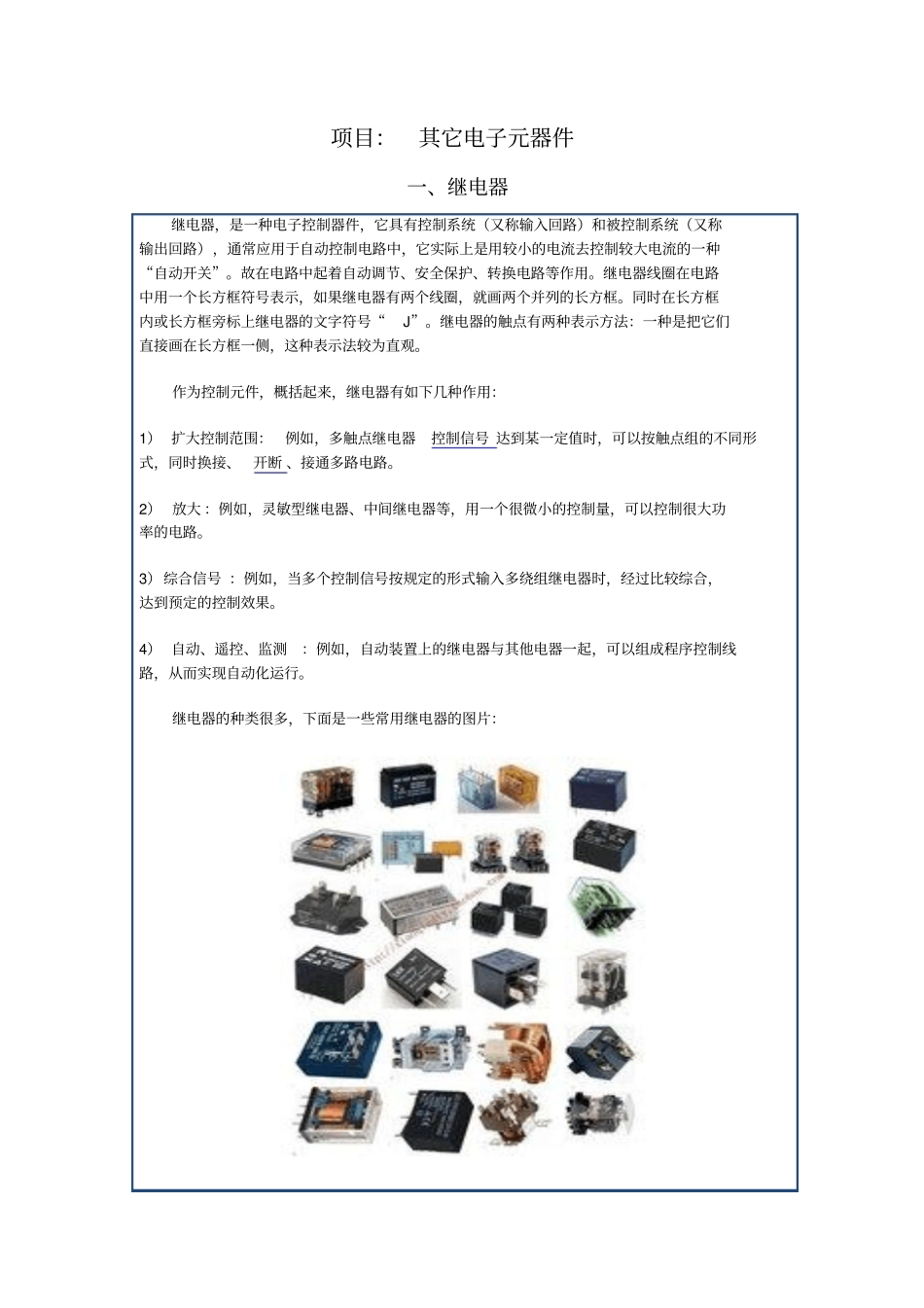

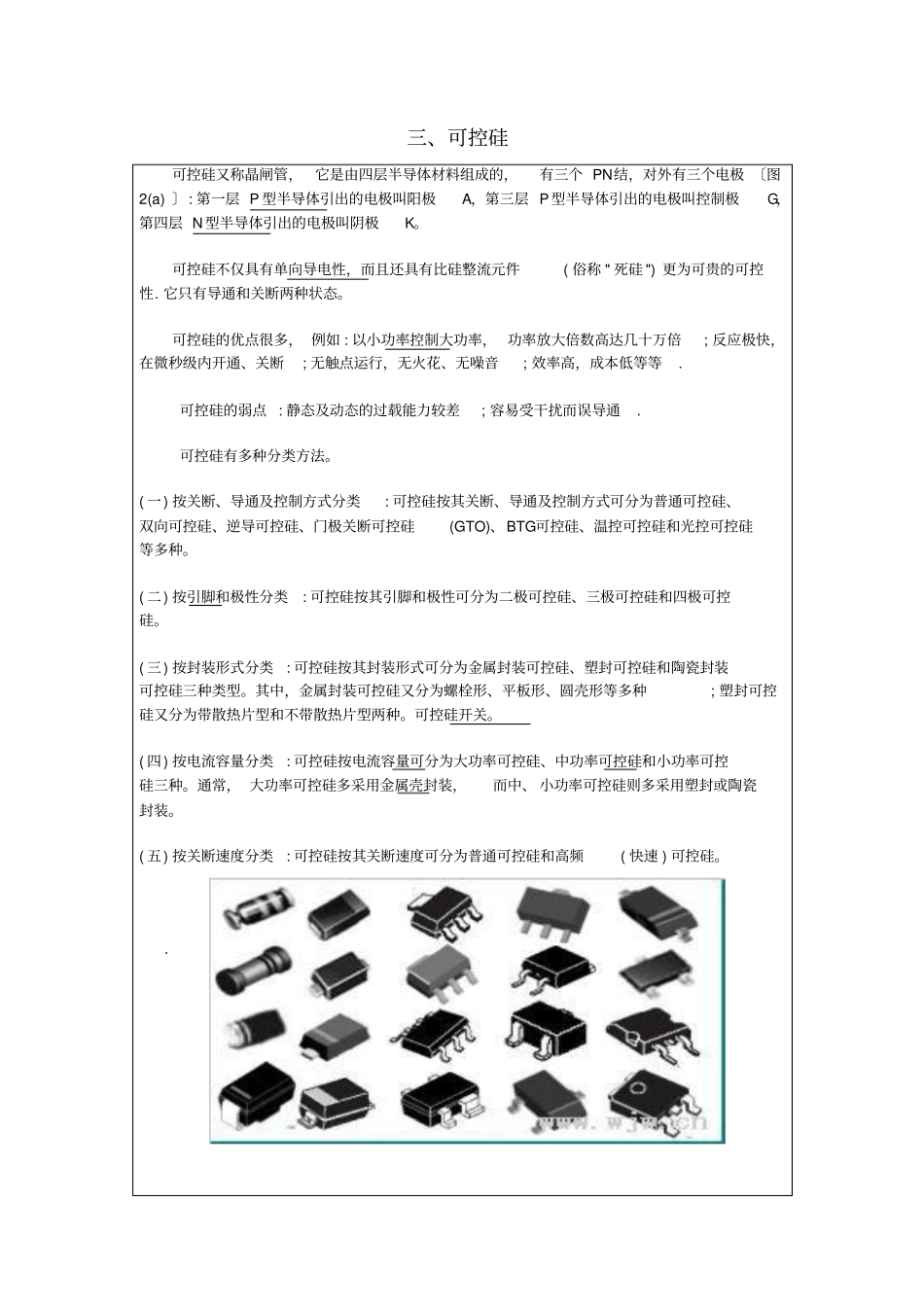

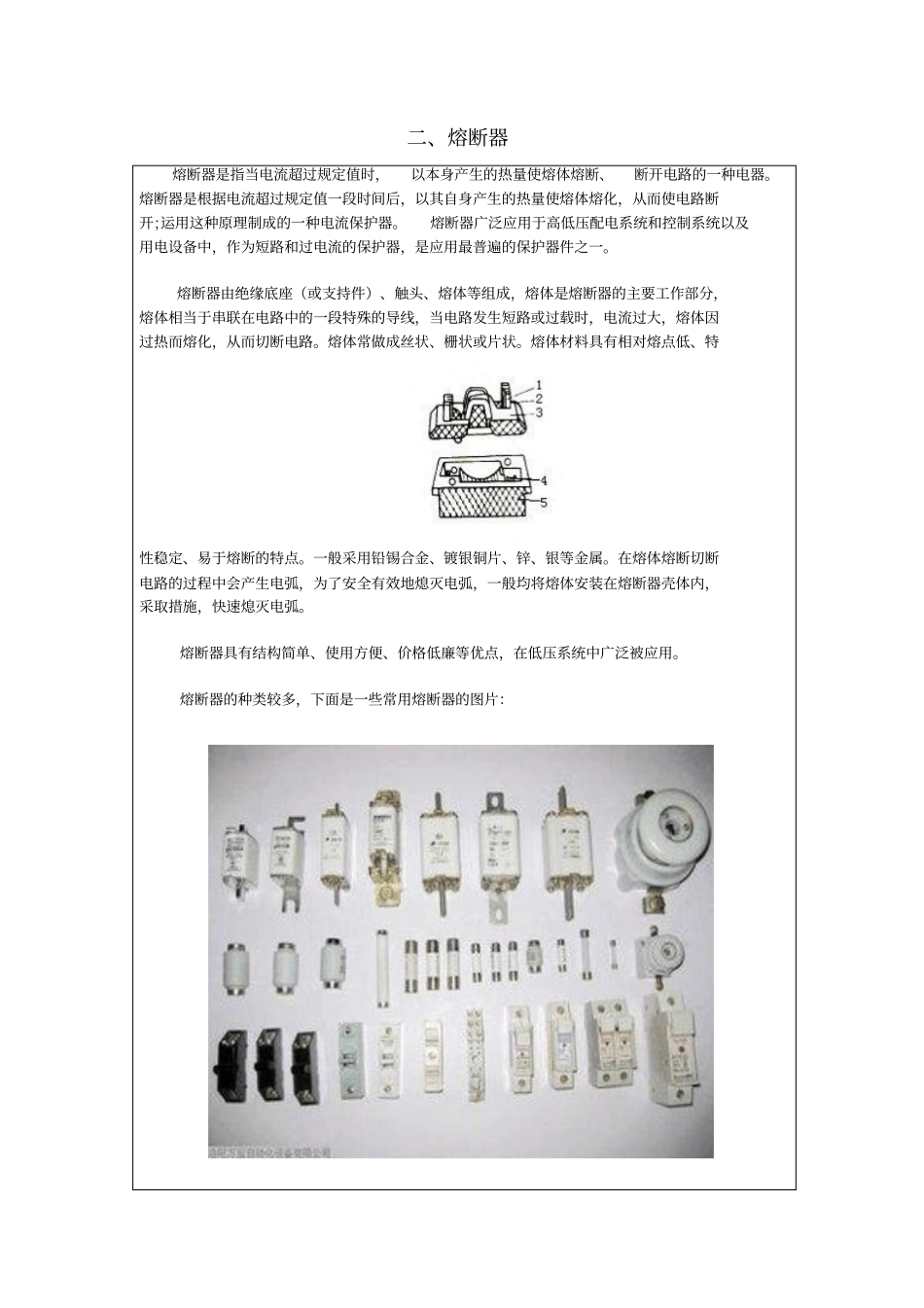

项目:其它电子元器件一、继电器继电器,是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。继电器线圈在电路中用一个长方框符号表示,如果继电器有两个线圈,就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法:一种是把它们直接画在长方框一侧,这种表示法较为直观。作为控制元件,概括起来,继电器有如下几种作用:1) 扩大控制范围:例如,多触点继电器控制信号 达到某一定值时,可以按触点组的不同形式,同时换接、开断 、接通多路电路。2) 放大 :例如,灵敏型继电器、中间继电器等,用一个很微小的控制量,可以控制很大功率的电路。3)综合信号 :例如,当多个控制信号按规定的形式输入多绕组继电器时,经过比较综合,达到预定的控制效果。4) 自动、遥控、监测:例如,自动装置上的继电器与其他电器一起,可以组成程序控制线路,从而实现自动化运行。继电器的种类很多,下面是一些常用继电器的图片:二、熔断器熔断器是指当电流超过规定值时,以本身产生的热量使熔体熔断、断开电路的一种电器。熔断器是根据电流超过规定值一段时间后,以其自身产生的热量使熔体熔化,从而使电路断开;运用这种原理制成的一种电流保护器。熔断器广泛应用于高低压配电系统和控制系统以及用电设备中,作为短路和过电流的保护器,是应用最普遍的保护器件之一。熔断器由绝缘底座(或支持件)、触头、熔体等组成,熔体是熔断器的主要工作部分,熔体相当于串联在电路中的一段特殊的导线,当电路发生短路或过载时,电流过大,熔体因过热而熔化,从而切断电路。熔体常做成丝状、栅状或片状。熔体材料具有相对熔点低、特性稳定、易于熔断的特点。一般采用铅锡合金、镀银铜片、锌、银等金属。在熔体熔断切断电路的过程中会产生电弧,为了安全有效地熄灭电弧,一般均将熔体安装在熔断器壳体内,采取措施,快速熄灭电弧。熔断器具有结构简单、使用方便、价格低廉等优点,在低压系统中广泛被应用。熔断器的种类较多,下面是一些常用熔断器的图片:三、可控硅可控硅又称晶闸管,它是由四层半导体材料组成的,有三个 PN结,对外有三个电极 〔图2(a) 〕: 第一层 P 型半导体引出的电极叫阳极A,第三层 P型半导体引出的电极叫控...
