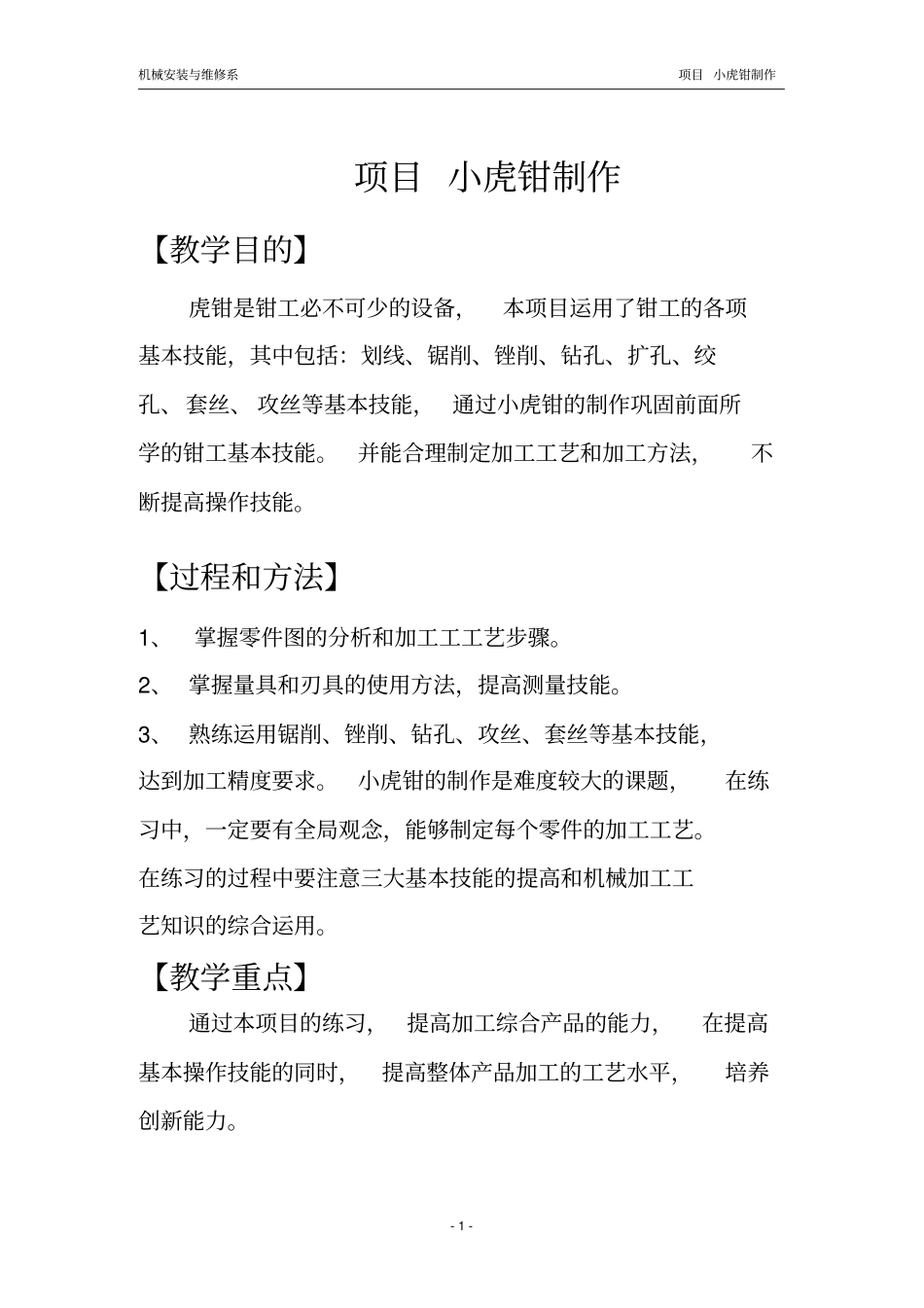

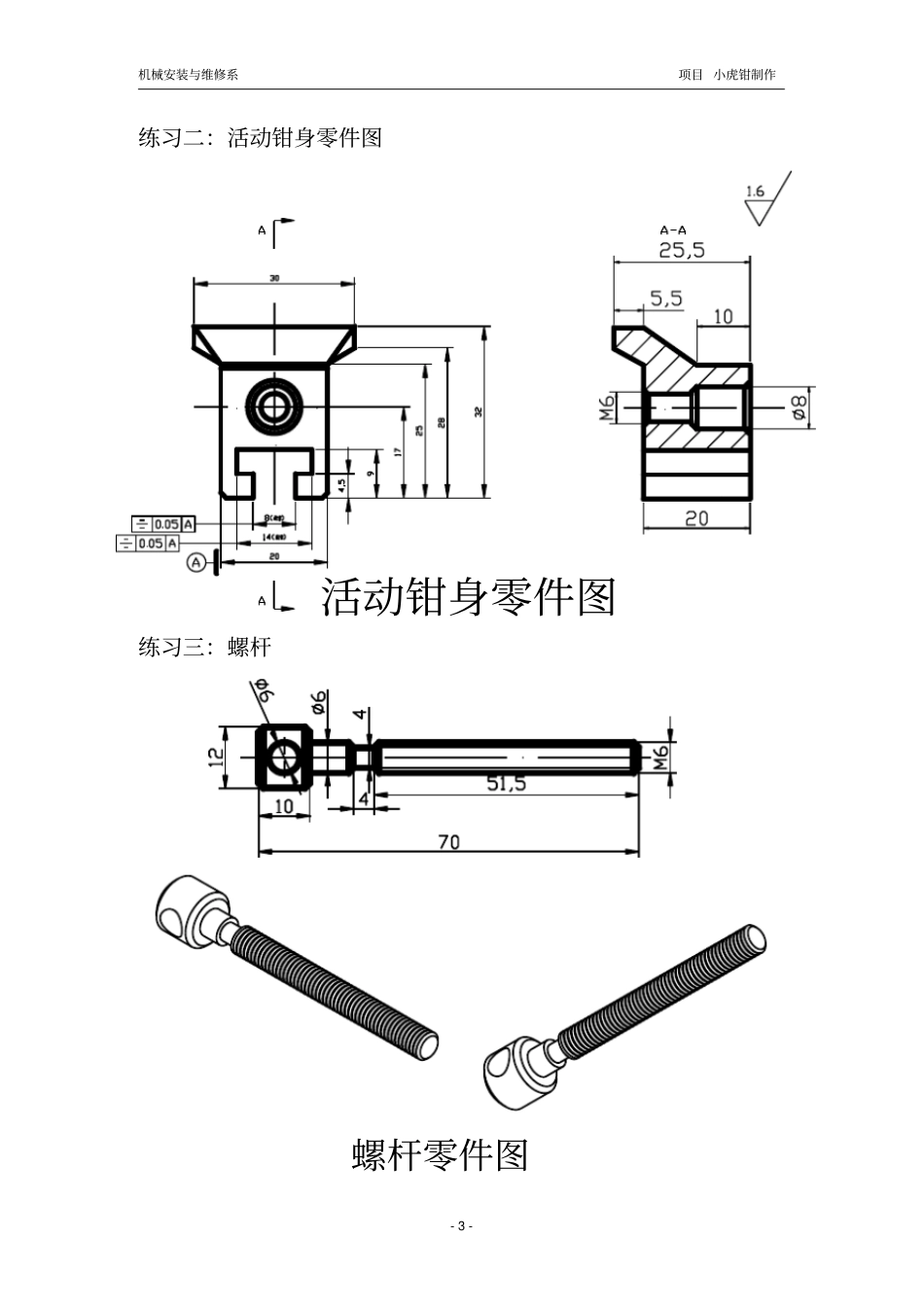

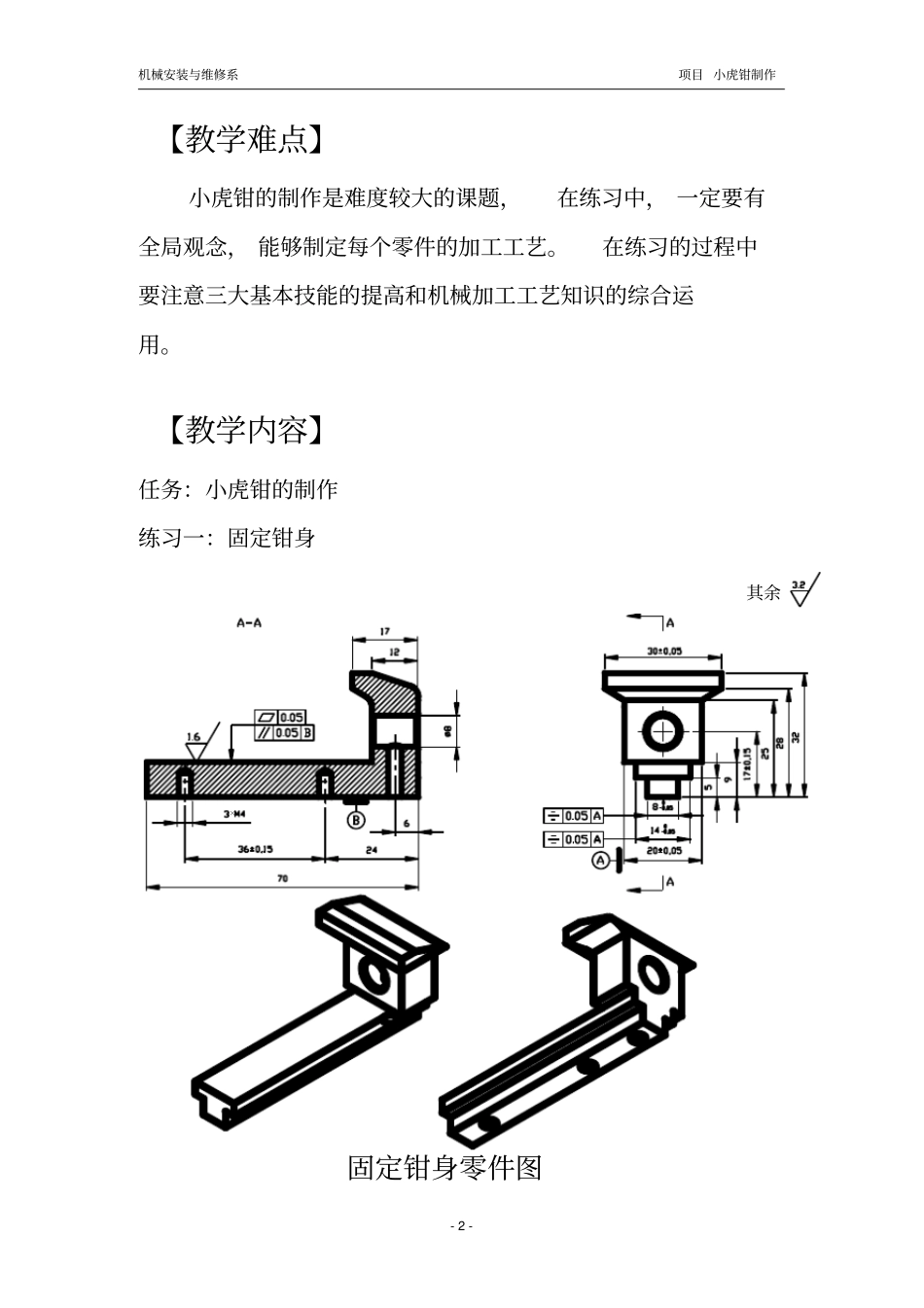

机械安装与维修系项目 小虎钳制作- 1 - 项目 小虎钳制作【教学目的】虎钳是钳工必不可少的设备，本项目运用了钳工的各项基本技能，其中包括：划线、锯削、锉削、钻孔、扩孔、绞孔、套丝、 攻丝等基本技能， 通过小虎钳的制作巩固前面所学的钳工基本技能。并能合理制定加工工艺和加工方法，不断提高操作技能。【过程和方法】1、掌握零件图的分析和加工工工艺步骤。2、 掌握量具和刃具的使用方法，提高测量技能。3、 熟练运用锯削、锉削、钻孔、攻丝、套丝等基本技能，达到加工精度要求。小虎钳的制作是难度较大的课题，在练习中，一定要有全局观念，能够制定每个零件的加工工艺。在练习的过程中要注意三大基本技能的提高和机械加工工艺知识的综合运用。【教学重点】通过本项目的练习，提高加工综合产品的能力，在提高基本操作技能的同时，提高整体产品加工的工艺水平，培养创新能力。机械安装与维修系项目 小虎钳制作- 2 - 【教学难点】小虎钳的制作是难度较大的课题，在练习中， 一定要有全局观念， 能够制定每个零件的加工工艺。在练习的过程中要注意三大基本技能的提高和机械加工工艺知识的综合运用。【教学内容】任务：小虎钳的制作练习一：固定钳身×其余固定钳身零件图机械安装与维修系项目 小虎钳制作- 3 - 练习二：活动钳身零件图活动钳身零件图练习三：螺杆螺杆零件图机械安装与维修系项目 小虎钳制作- 4 - 一、固定钳身的加工工艺步骤1、下料：长度划线，注意划线时可以用较长的长方形纸片包围在外圆表面划线，如图所示， 然后下料： 将圆钢按尺寸锯割成 45×75mm 和 45×30 两段材料，尺寸误差控制在± 1mm以 内 ， 平 面 度 误 差 控 制 在1mm以 内 。2、划线：在 V 形块上划出十字交叉线在按35mm＋锯缝宽和 32.5＋锯缝宽划平行线，最后连接成外形锯缝线。注意划互相垂直的中心线时一定要用角尺靠正，以保证垂直度，划线时注意划针的运行路线和倾斜方向，防止划针跳动。（锯缝宽度根据局势粗细来确定）。3、锯割长方体： 按锯缝线依次锯割得到长方体1、2.注意起锯要准确， 一般采用远起锯， 起锯角度要小一些注意锯痕尽量一致，表面平整。做到尺寸误差控制在±1mm 以内，机械安装与维修系项目 小虎钳制作- 5 - 平面度误差控制在1mm 以内，加工过程中，注意基准面的加工要平整，锯割时随时观察，及时借正。4、锉削长方体：锉削长方体：要求用300mm 的粗锉刀配合 250mm 的细版...
