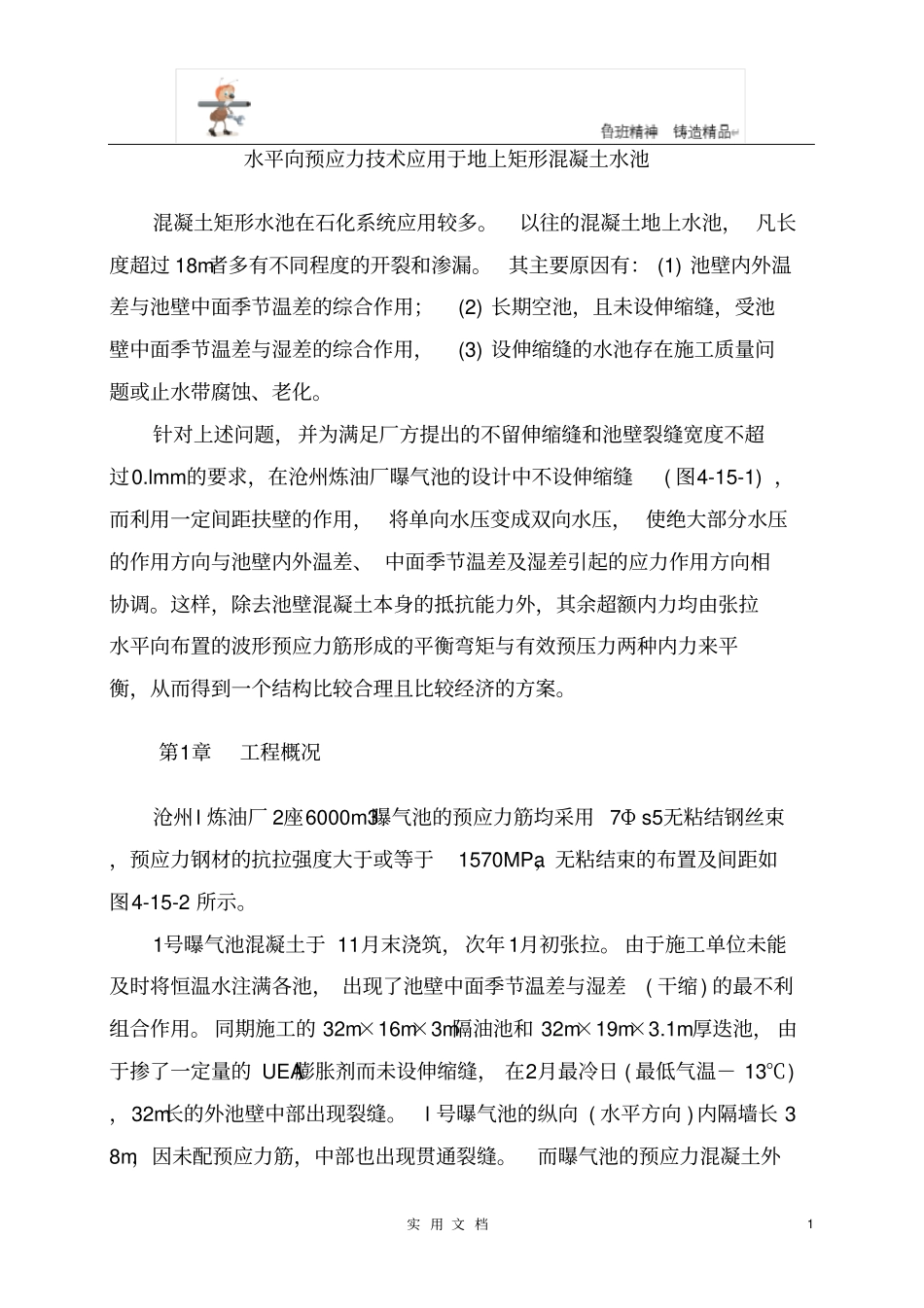

实 用 文 档1 水平向预应力技术应用于地上矩形混凝土水池混凝土矩形水池在石化系统应用较多。以往的混凝土地上水池， 凡长度超过 18m者多有不同程度的开裂和渗漏。其主要原因有： (1) 池壁内外温差与池壁中面季节温差的综合作用；(2) 长期空池，且未设伸缩缝，受池壁中面季节温差与湿差的综合作用，(3) 设伸缩缝的水池存在施工质量问题或止水带腐蚀、老化。针对上述问题，并为满足厂方提出的不留伸缩缝和池壁裂缝宽度不超过0.lmm的要求，在沧州炼油厂曝气池的设计中不设伸缩缝( 图4-15-1) ，而利用一定间距扶壁的作用， 将单向水压变成双向水压， 使绝大部分水压的作用方向与池壁内外温差、 中面季节温差及湿差引起的应力作用方向相协调。这样，除去池壁混凝土本身的抵抗能力外，其余超额内力均由张拉水平向布置的波形预应力筋形成的平衡弯矩与有效预压力两种内力来平衡，从而得到一个结构比较合理且比较经济的方案。第1章工程概况沧州l 炼油厂 2座6000m3曝气池的预应力筋均采用 7Φ s5无粘结钢丝束，预应力钢材的抗拉强度大于或等于1570MPa，无粘结束的布置及间距如图4-15-2 所示。1号曝气池混凝土于 11月末浇筑，次年1月初张拉。 由于施工单位未能及时将恒温水注满各池， 出现了池壁中面季节温差与湿差( 干缩) 的最不利组合作用。 同期施工的 32m×16m×3m隔油池和 32m×19m×3.1m厚迭池， 由于掺了一定量的 UEA膨胀剂而未设伸缩缝， 在2月最冷日 ( 最低气温－ 13℃)，32m长的外池壁中部出现裂缝。l 号曝气池的纵向 ( 水平方向 )内隔墙长 38m，因未配预应力筋，中部也出现贯通裂缝。而曝气池的预应力混凝土外实 用 文 档2 池壁未出现裂缝。由于施加了预应力， 池壁厚度仅为 250mm，壁内水平钢筋的含钢率为0.24%，整池用钢量为 78kg/m3，与原设计方案相比，节省混凝土258m3，钢筋14t ，UEA膨胀剂 l2.5t，氧凝防水材料 0.7t ，以及止水带等，而耗用无粘结预应力钢丝束仅 2.25t ，节省 15~20万元。第2章预应力曝气池的设计地上混凝土矩形水池的池壁越厚， 对抗水压及控制混凝土裂缝越有利；但在保证施工可能性的条件下，池壁越薄对抗温度应力越有利。所以，要设计一个抗水压与抗温、 湿度应力性能及经济指标均较好的矩形混凝土地上水池并非易事。混凝土矩形水池在温、 湿度应力作用下从开裂到渗漏有两种情况：一种是在弯曲拉应力与轴向拉应力交替作用下开裂；另一种是当水池长度超过18m或2...
