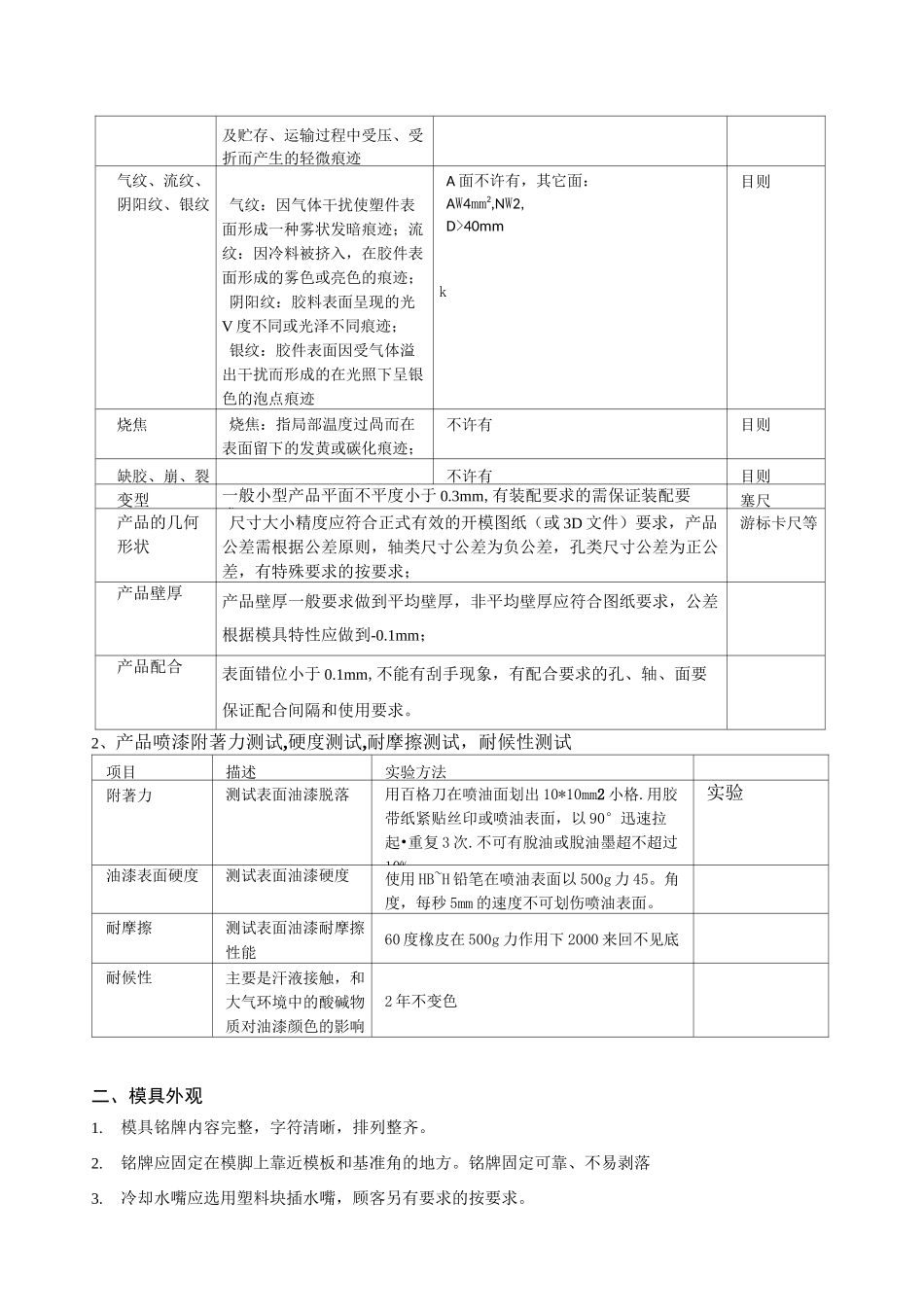

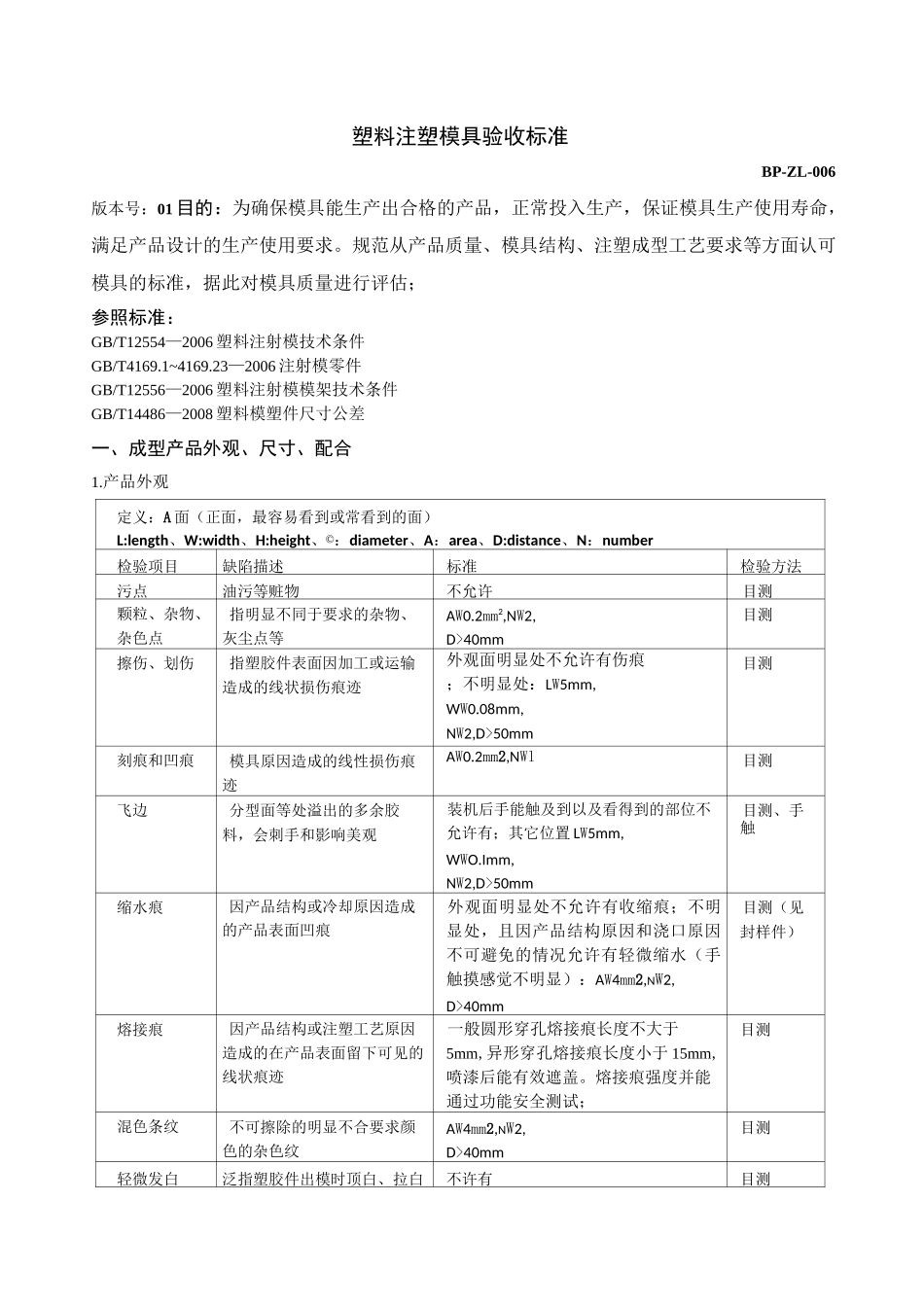

塑料注塑模具验收标准BP-ZL-006版本号：01 目的：为确保模具能生产出合格的产品，正常投入生产，保证模具生产使用寿命，满足产品设计的生产使用要求。规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准，据此对模具质量进行评估；参照标准：GB/T12554—2006 塑料注射模技术条件GB/T4169.1~4169.23—2006 注射模零件GB/T12556—2006 塑料注射模模架技术条件GB/T14486—2008 塑料模塑件尺寸公差一、成型产品外观、尺寸、配合1.产品外观定义：A 面（正面，最容易看到或常看到的面）L:length、W:width、H:height、©：diameter、A：area、D:distance、N：number检验项目缺陷描述标准检验方法污点油污等赃物不允许目测颗粒、杂物、杂色点指明显不同于要求的杂物、灰尘点等AW0.2mm2,NW2,D>40mm目测擦伤、划伤指塑胶件表面因加工或运输造成的线状损伤痕迹外观面明显处不允许有伤痕；不明显处：LW5mm,WW0.08mm,NW2,D>50mm目测刻痕和凹痕模具原因造成的线性损伤痕迹AW0.2mm2,NWl目测飞边分型面等处溢出的多余胶料，会刺手和影响美观装机后手能触及到以及看得到的部位不允许有；其它位置 LW5mm,WWO.Imm,NW2,D>50mm目测、手触缩水痕因产品结构或冷却原因造成的产品表面凹痕外观面明显处不允许有收缩痕；不明显处，且因产品结构原因和浇口原因不可避免的情况允许有轻微缩水（手触摸感觉不明显）：AW4mm2,NW2,D>40mm目测（见封样件）熔接痕因产品结构或注塑工艺原因造成的在产品表面留下可见的线状痕迹一般圆形穿孔熔接痕长度不大于5mm,异形穿孔熔接痕长度小于 15mm,喷漆后能有效遮盖。熔接痕强度并能通过功能安全测试；目测混色条纹不可擦除的明显不合要求颜色的杂色纹AW4mm2,NW2,D>40mm目测轻微发白泛指塑胶件出模时顶白、拉白不许有目测及贮存、运输过程中受压、受折而产生的轻微痕迹气纹、流纹、阴阳纹、银纹气纹：因气体干扰使塑件表面形成一种雾状发暗痕迹；流纹：因冷料被挤入，在胶件表面形成的雾色或亮色的痕迹；阴阳纹：胶料表面呈现的光V 度不同或光泽不同痕迹；银纹：胶件表面因受气体溢出干扰而形成的在光照下呈银色的泡点痕迹A 面不许有，其它面：AW4mm2,NW2,D>40mmk目则烧焦烧焦：指局部温度过咼而在表面留下的发黄或碳化痕迹；不许有目则缺胶、崩、裂不许有目则变型一般小型产品平面不平度小于 0.3mm,有装配要求的需保证装配要求；塞尺产品的几何形状尺寸大小精度应符合正式有效的开模图纸（或 3D 文件）要求，产品...
