变电站项目管理实施规划

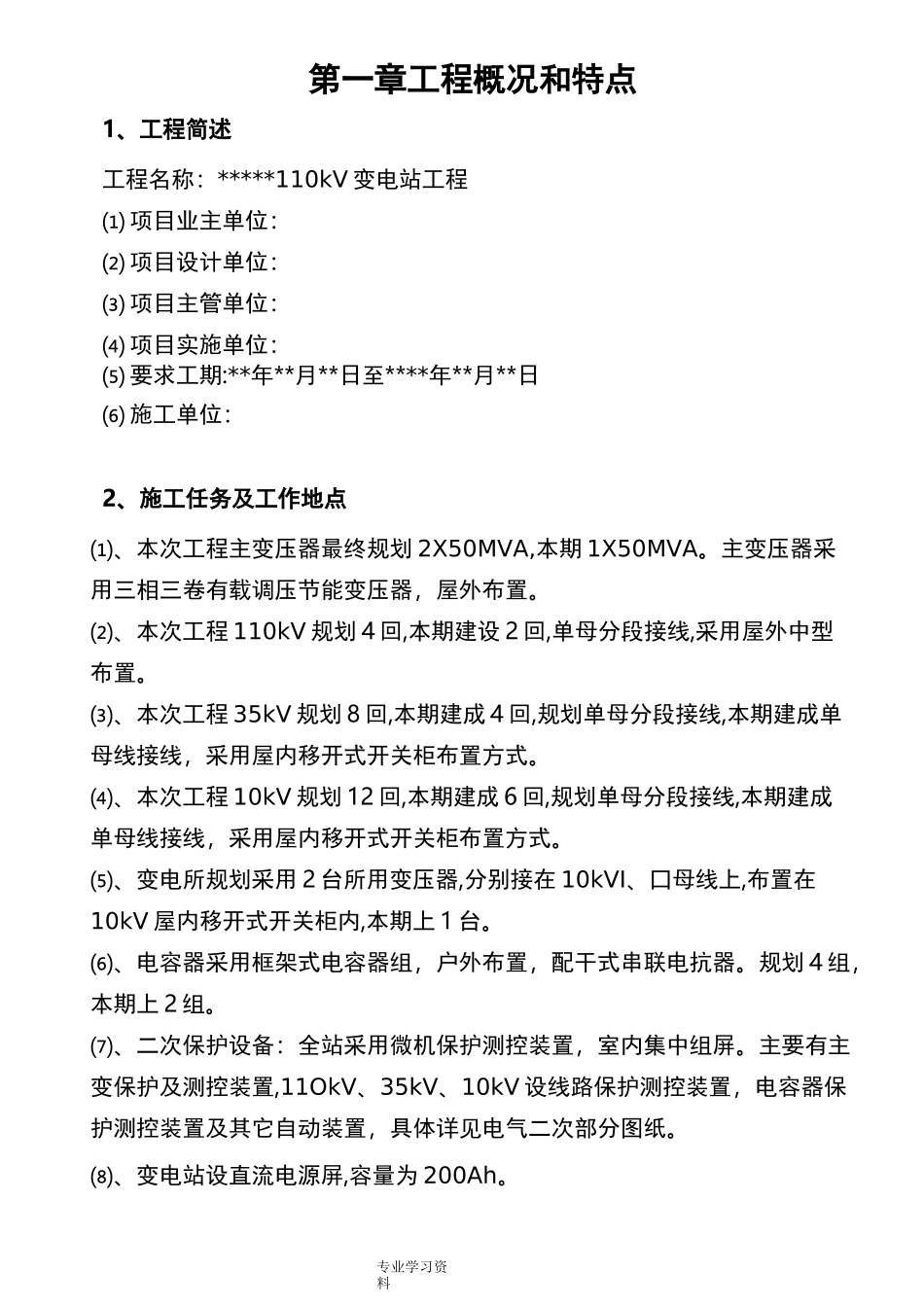

专业学习资料第一章工程概况和特点1、工程简述工程名称：*****110kV 变电站工程⑴ 项目业主单位：⑵ 项目设计单位：⑶ 项目主管单位：⑷ 项目实施单位：⑸ 要求工期:**年**月**日至****年**月**日⑹ 施工单位：2、施工任务及工作地点⑴、本次工程主变压器最终规划 2X50MVA,本期 1X50MVA。主变压器采用三相三卷有载调压节能变压器，屋外布置。⑵、本次工程 110kV 规划 4 回,本期建设 2 回,单母分段接线,采用屋外中型布置。⑶、本次工程 35kV 规划 8 回,本期建成 4 回,规划单母分段接线,本期建成单母线接线，采用屋内移开式开关柜布置方式。⑷、本次工程 10kV 规划 12 回,本期建成 6 回,规划单母分段接线,本期建成单母线接线，采用屋内移开式开关柜布置方式。⑸、变电所规划采用 2 台所用变压器,分别接在 10kVI、口母线上,布置在10kV 屋内移开式开关柜内,本期上 1 台。⑹、电容器采用框架式电容器组，户外布置，配干式串联电抗器。规划 4 组，本期上 2 组。⑺、二次保护设备：全站采用微机保护测控装置，室内集中组屏。主要有主变保护及测控装置,11OkV、35kV、10kV 设线路保护测控装置，电容器保护测控装置及其它自动装置，具体详见电气二次部分图纸。⑻、变电站设直流电源屏,容量为 200Ah。专业学习资料⑼、站内通讯采用光纤通讯方式，市话为备用通讯方式，具体详见通讯部分图纸。⑽、本变电站按无人值班，有人看守设计。远动自动化信息通过光纤通道上传至 220kV**变,再由**变上传至**地调及集控中心。(11)、本变电站设置视频监控系统和烟感报警系统,具体内容详见图纸及厂家资料。地点：*****110kV 变电站工程3、前期准备工作⑴、在开工前施工技术人员到施工现场勘查了解，领会施工意图，确定施工计划及人员分配情况，现场所做安全措施或周围环境动火时的易燃易爆情况确定需开动火票的等级。⑵、上报停电计划、办理开工报告签字手续、局武保部办理施工人员及施工机械进入变电站施工的签字备案手续、并认真编写符合现场实际的施工四错一案经审核签字许可。⑶、开工前与运行管理部门(运行工区)签变电站安全施工协议和文明施工协议，并交付押金 2000 元。⑷、项目经理与总工做出具体的材料、施工技术人员、机具的合理安排计划。按作业项目区域定置平面图要求进行施工作业现场布置，规范作业人员的活动范围。⑸、按设计材料清册统计上报所需材料，确定地点施工需用材料在指定地点统一摆放整齐。⑹、计划安排...
