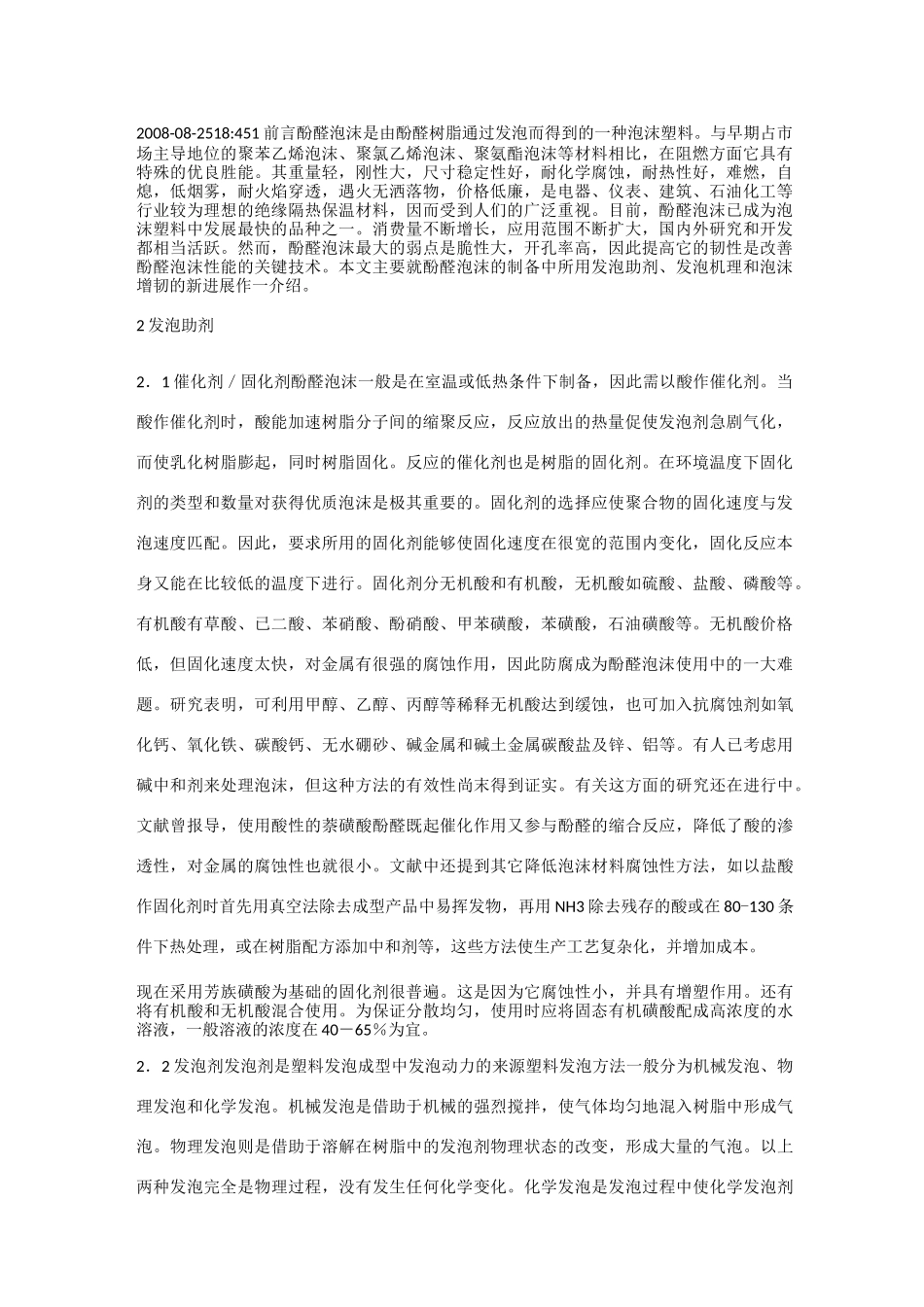

2008-08-2518:451 前言酚醛泡沫是由酚醛树脂通过发泡而得到的一种泡沫塑料。与早期占市场主导地位的聚苯乙烯泡沫、聚氯乙烯泡沫、聚氨酯泡沫等材料相比，在阻燃方面它具有特殊的优良胜能。其重量轻，刚性大，尺寸稳定性好，耐化学腐蚀，耐热性好，难燃，自熄，低烟雾，耐火焰穿透，遇火无洒落物，价格低廉，是电器、仪表、建筑、石油化工等行业较为理想的绝缘隔热保温材料，因而受到人们的广泛重视。目前，酚醛泡沫已成为泡沫塑料中发展最快的品种之一。消费量不断增长，应用范围不断扩大，国内外研究和开发都相当活跃。然而，酚醛泡沫最大的弱点是脆性大，开孔率高，因此提高它的韧性是改善酚醛泡沫性能的关键技术。本文主要就酚醛泡沫的制备中所用发泡助剂、发泡机理和泡沫增韧的新进展作一介绍。2 发泡助剂2．1 催化剂／固化剂酚醛泡沫一般是在室温或低热条件下制备，因此需以酸作催化剂。当酸作催化剂时，酸能加速树脂分子间的缩聚反应，反应放出的热量促使发泡剂急剧气化，而使乳化树脂膨起，同时树脂固化。反应的催化剂也是树脂的固化剂。在环境温度下固化剂的类型和数量对获得优质泡沫是极其重要的。固化剂的选择应使聚合物的固化速度与发泡速度匹配。因此，要求所用的固化剂能够使固化速度在很宽的范围内变化，固化反应本身又能在比较低的温度下进行。固化剂分无机酸和有机酸，无机酸如硫酸、盐酸、磷酸等。有机酸有草酸、已二酸、苯硝酸、酚硝酸、甲苯磺酸，苯磺酸，石油磺酸等。无机酸价格低，但固化速度太快，对金属有很强的腐蚀作用，因此防腐成为酚醛泡沫使用中的一大难题。研究表明，可利用甲醇、乙醇、丙醇等稀释无机酸达到缓蚀，也可加入抗腐蚀剂如氧化钙、氧化铁、碳酸钙、无水硼砂、碱金属和碱土金属碳酸盐及锌、铝等。有人已考虑用碱中和剂来处理泡沫，但这种方法的有效性尚末得到证实。有关这方面的研究还在进行中。文献曾报导，使用酸性的萘磺酸酚醛既起催化作用又参与酚醛的缩合反应，降低了酸的渗透性，对金属的腐蚀性也就很小。文献中还提到其它降低泡沫材料腐蚀性方法，如以盐酸作固化剂时首先用真空法除去成型产品中易挥发物，再用 NH3 除去残存的酸或在 80-130 条件下热处理，或在树脂配方添加中和剂等，这些方法使生产工艺复杂化，并增加成本。现在采用芳族磺酸为基础的固化剂很普遍。这是因为它腐蚀性小，并具有增塑作用。还有将有机酸和无机酸混合使用。为保证分散均匀，使用时应将固态有机磺酸配成高浓度的...
