常见的15种转子振动故障特征频谱

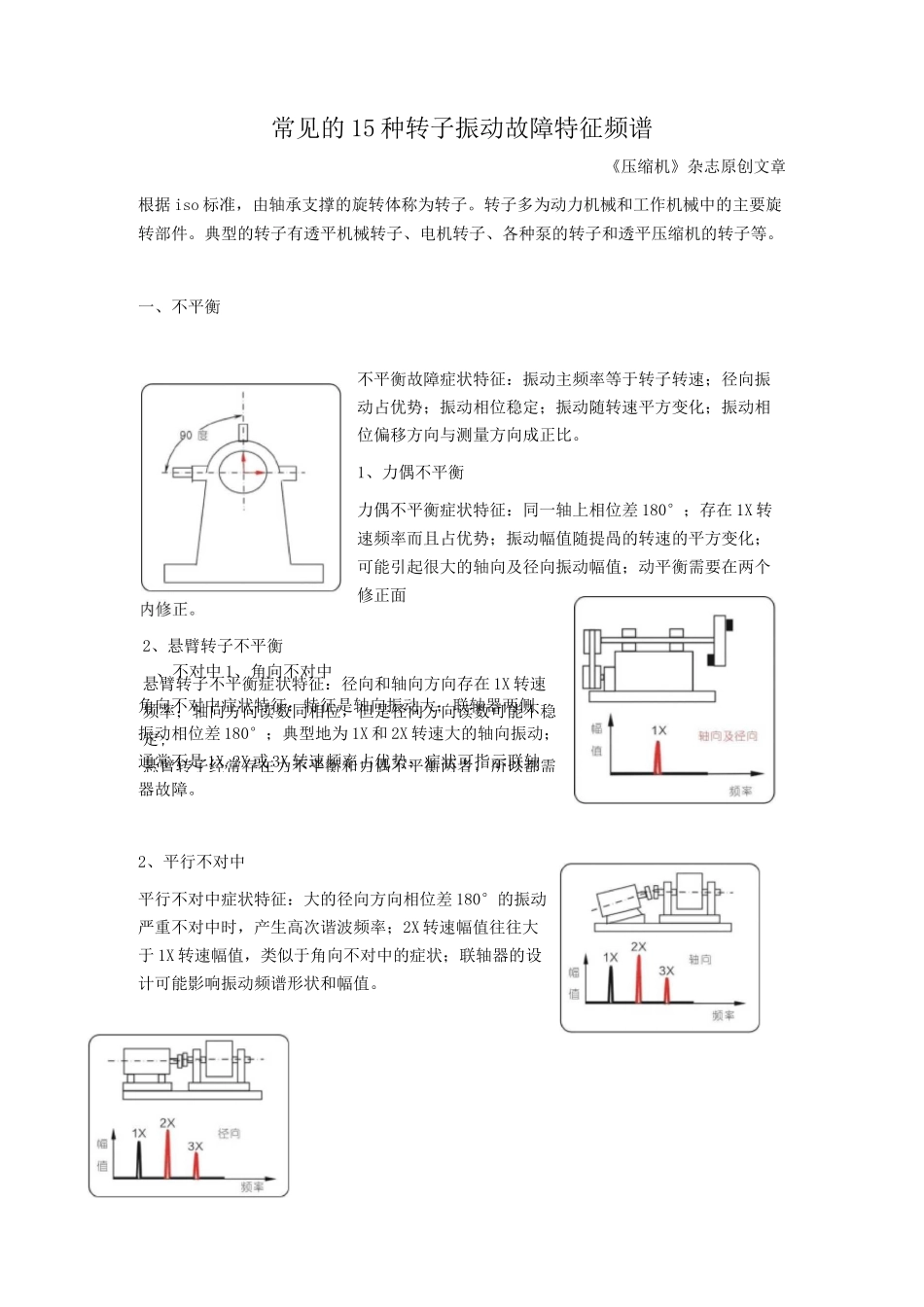

常见的15种转子振动故障特征频谱_第1页
1/11

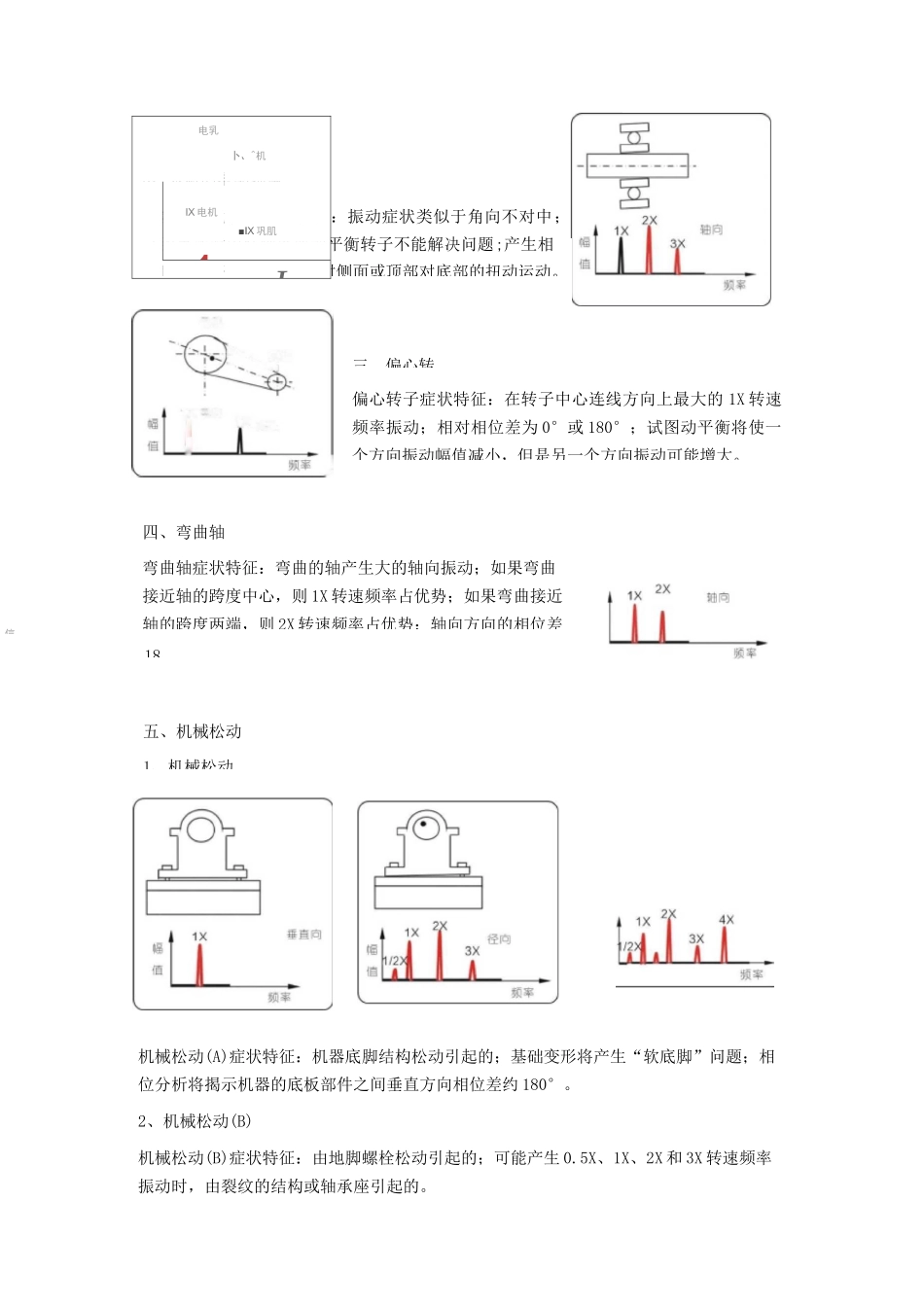

常见的15种转子振动故障特征频谱_第2页
2/11
常见的15种转子振动故障特征频谱_第3页
3/11
2、悬臂转子不平衡悬臂转子不平衡症状特征:径向和轴向方向存在 1X 转速频率;轴向方向读数同相位,但是径向方向读数可能不稳定;悬臂转子经常存在力不平衡和力偶不平衡两者,所以都需常见的 15 种转子振动故障特征频谱《压缩机》杂志原创文章根据 iso 标准,由轴承支撑的旋转体称为转子。转子多为动力机械和工作机械中的主要旋转部件。典型的转子有透平机械转子、电机转子、各种泵的转子和透平压缩机的转子等。一、不平衡不平衡故障症状特征:振动主频率等于转子转速;径向振动占优势;振动相位稳定;振动随转速平方变化;振动相位偏移方向与测量方向成正比。1、力偶不平衡力偶不平衡症状特征:同一轴上相位差 180°;存在 1X 转速频率而且占优势;振动幅值随提咼的转速的平方变化;可能引起很大的轴向及径向振动幅值;动平衡需要在两个修正面、不对中 1、角向不对中角向不对中症状特征:特征是轴向振动大;联轴器两侧振动相位差 180°;典型地为 1X 和 2X 转速大的轴向振动;通常不是 1X,2X 或 3X 转速频率占优势;症状可指示联轴器故障。2、平行不对中平行不对中症状特征:大的径向方向相位差 180°的振动严重不对中时,产生高次谐波频率;2X 转速幅值往往大于 1X 转速幅值,类似于角向不对中的症状;联轴器的设计可能影响振动频谱形状和幅值。3、装斜的滚动轴承装斜的滚动轴承症状特征:振动症状类似于角向不对中;试图重新对中联轴器或动平衡转子不能解决问题;产生相位偏移约 180°的侧面;对侧面或顶部对底部的扭动运动。电乳卜、^机IX 电机■IX 巩肌1J偏心转子症状特征:在转子中心连线方向上最大的 1X 转速频率振动;相对相位差为 0°或 180°;试图动平衡将使一个方向振动幅值减小,但是另一个方向振动可能增大。四、弯曲轴弯曲轴症状特征:弯曲的轴产生大的轴向振动;如果弯曲接近轴的跨度中心,则 1X 转速频率占优势;如果弯曲接近轴的跨度两端,则 2X 转速频率占优势;轴向方向的相位差18五、机械松动1、机械松动机械松动(A)症状特征:机器底脚结构松动引起的;基础变形将产生“软底脚”问题;相位分析将揭示机器的底板部件之间垂直方向相位差约 180°。2、机械松动(B)机械松动(B)症状特征:由地脚螺栓松动引起的;可能产生 0.5X、1X、2X 和 3X 转速频率振动时,由裂纹的结构或轴承座引起的。三、偏心转信3、机械松动(C)机械松动(C)症状特征:相位经常是不稳定的;将产生许多谐波频率。六、转子...
