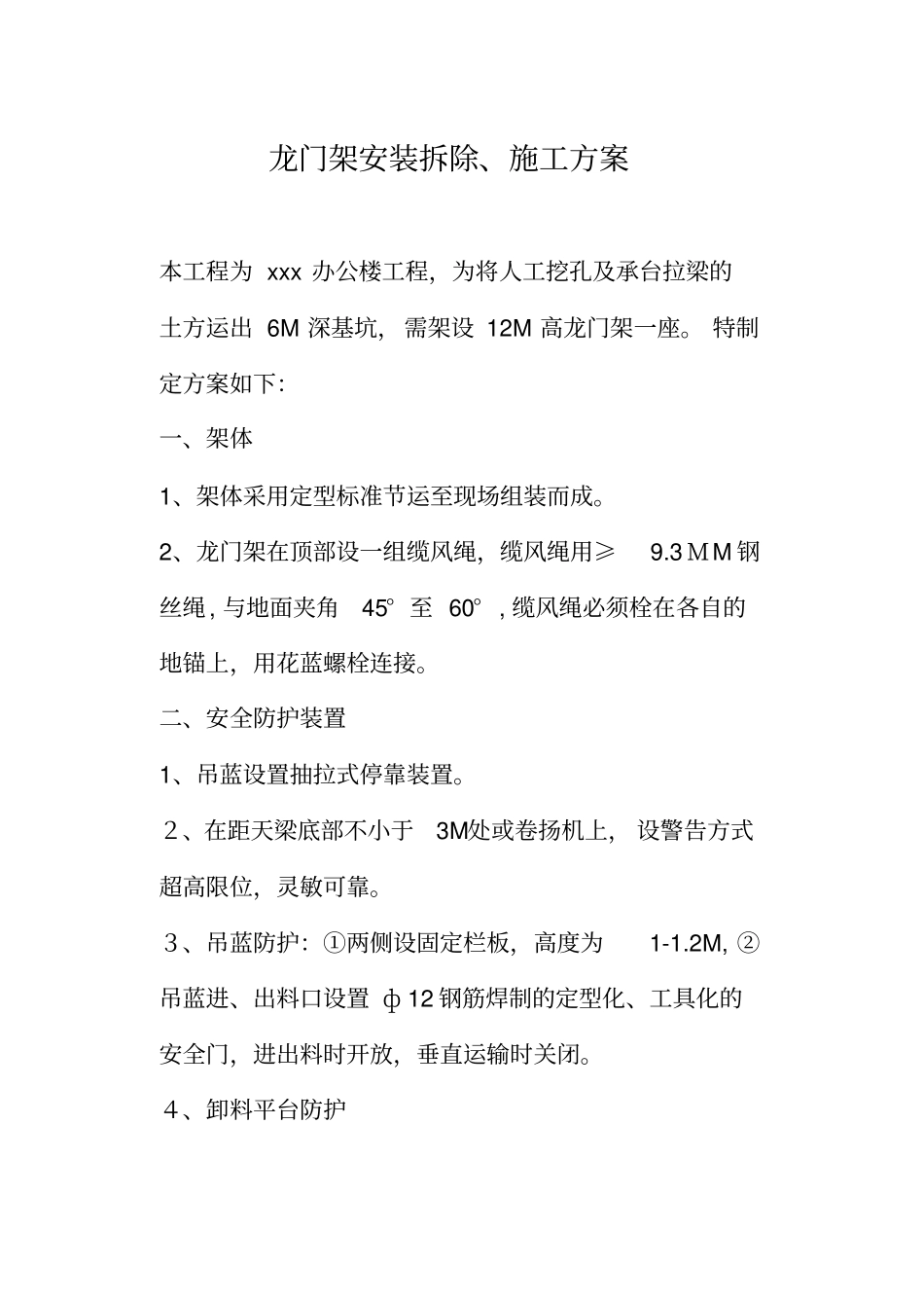

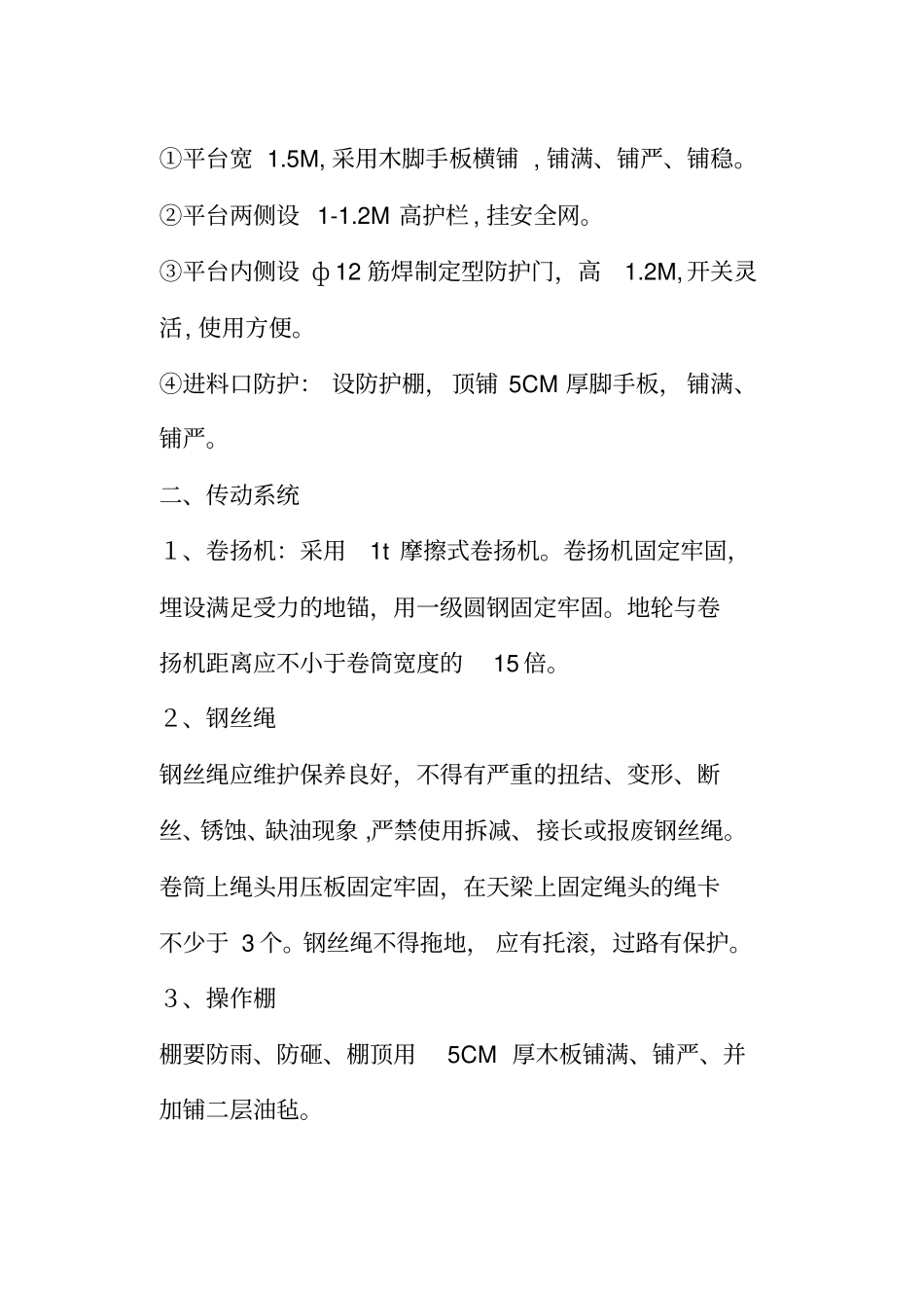

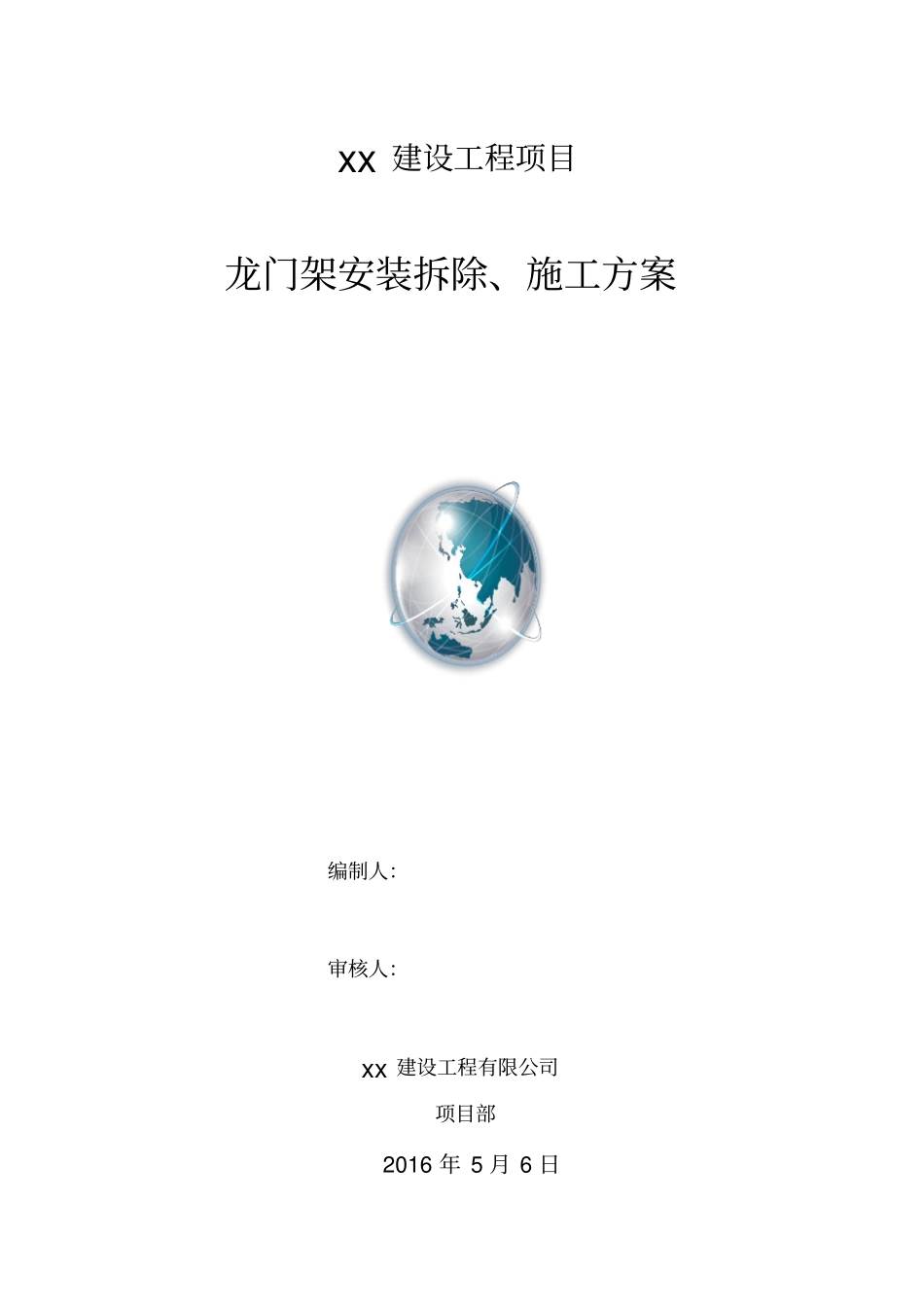

xx 建设工程项目龙门架安装拆除、施工方案编制人:审核人:xx 建设工程有限公司项目部2016 年 5 月 6 日龙门架安装拆除、施工方案本工程为 xxx 办公楼工程,为将人工挖孔及承台拉梁的土方运出 6M 深基坑,需架设 12M 高龙门架一座。 特制定方案如下:一、架体1、架体采用定型标准节运至现场组装而成。2、龙门架在顶部设一组缆风绳,缆风绳用≥9.3 ΜM 钢丝绳, 与地面夹角45° 至 60° , 缆风绳必须栓在各自的地锚上,用花蓝螺栓连接。二、安全防护装置1、吊蓝设置抽拉式停靠装置。2、在距天梁底部不小于3M处或卷扬机上, 设警告方式超高限位,灵敏可靠。3、吊蓝防护:①两侧设固定栏板,高度为1-1.2M, ②吊蓝进、出料口设置 ф 12 钢筋焊制的定型化、工具化的安全门,进出料时开放,垂直运输时关闭。4、卸料平台防护①平台宽 1.5M, 采用木脚手板横铺 , 铺满、铺严、铺稳。②平台两侧设 1-1.2M 高护栏 , 挂安全网。③平台内侧设 ф 12 筋焊制定型防护门,高1.2M, 开关灵活, 使用方便。④进料口防护: 设防护棚,顶铺 5CM 厚脚手板, 铺满、铺严。二、传动系统1、卷扬机:采用1t 摩擦式卷扬机。卷扬机固定牢固,埋设满足受力的地锚,用一级圆钢固定牢固。地轮与卷扬机距离应不小于卷筒宽度的15 倍。2、钢丝绳钢丝绳应维护保养良好,不得有严重的扭结、变形、断丝、锈蚀、缺油现象 ,严禁使用拆减、接长或报废钢丝绳。卷筒上绳头用压板固定牢固,在天梁上固定绳头的绳卡不少于 3 个。钢丝绳不得拖地, 应有托滚,过路有保护。3、操作棚棚要防雨、防砸、棚顶用5CM 厚木板铺满、铺严、并加铺二层油毡。三、安装1、基础:基底为素土,上浇注300MM 厚 C20 砼底板并预埋地脚螺栓。2、首先人工将底部标准节扶起、找正、找垂直,拧紧螺丝,将起重滑轮挂好。3、在底节上绑杉木抱杆固定,间距1M,杉木杆上绑木抱杆,高出下节3.5M,上拴滑轮 ,用卷扬机把上节提升到下节高度上 10с M 处,架设人员将上节找正、 找垂直、固定好,每安装两节,用临时缆风绳临时固定。4、安装立柱、组装至预定高度后、 安装天梁、避雷针,要求必须与架体牢固地连接在一起。5、设置缆风绳。龙门架顶部设一组缆风绳,采用直径不小于 9.3MM 的钢丝绳 ,与地面夹角 45゜— 60゜,缆风绳单独拴在各自地锚上。龙门架竖立后必须进行校正,导轨垂直度及间距尺寸的偏差不得大于±10MM 。龙门架的安全装置必须齐全,...
