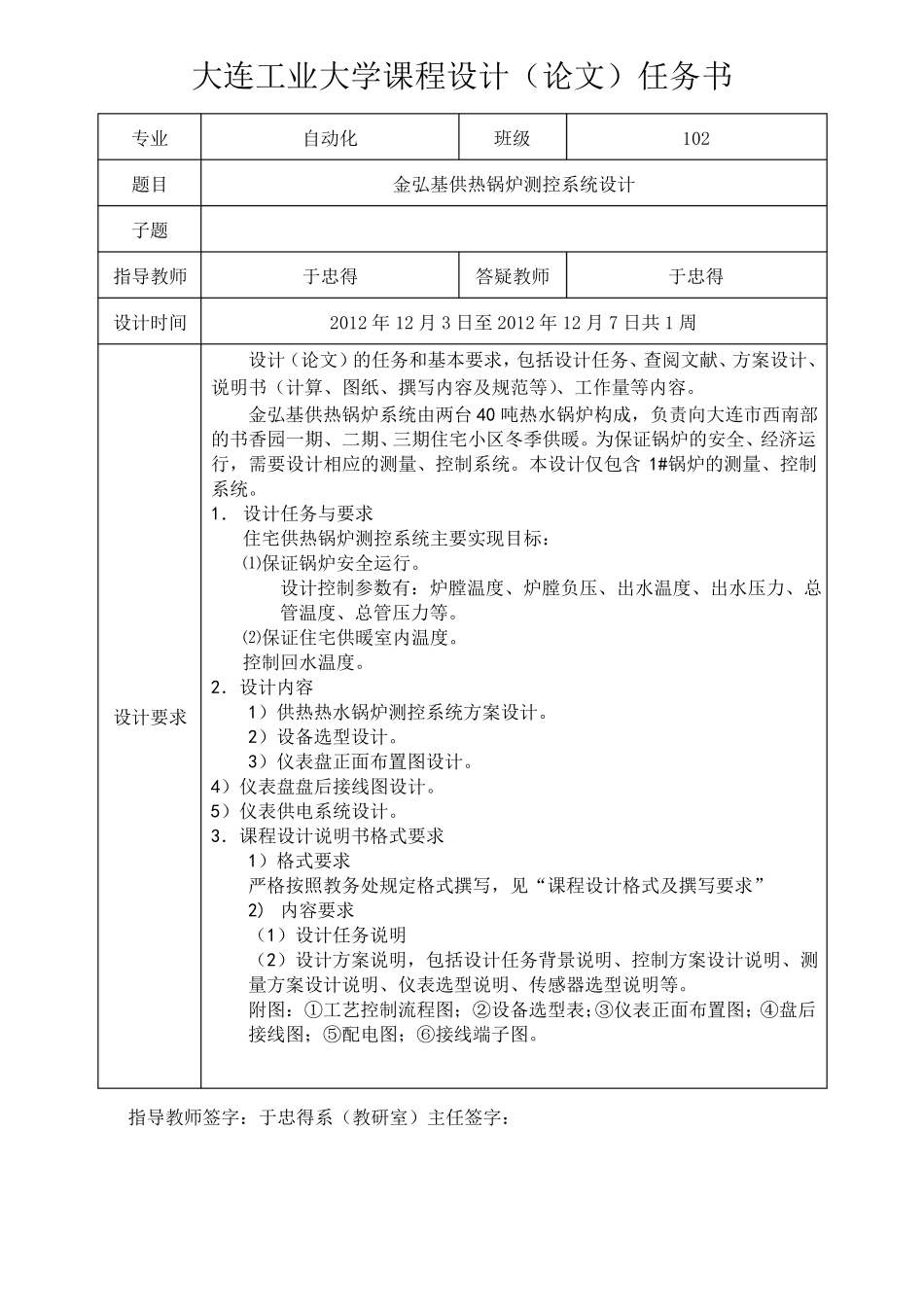

大连工业大学课程设计（论文）任务书专业题目子题指导教师设计时间于忠得自动化班级金弘基供热锅炉测控系统设计答疑教师于忠得1022012 年 12 月 3 日至 2012 年 12 月 7 日共 1 周设计（论文）的任务和基本要求，包括设计任务、查阅文献、方案设计、说明书（计算、图纸、撰写内容及规范等）、工作量等内容。金弘基供热锅炉系统由两台 40 吨热水锅炉构成，负责向大连市西南部的书香园一期、二期、三期住宅小区冬季供暖。为保证锅炉的安全、经济运行，需要设计相应的测量、控制系统。本设计仅包含 1#锅炉的测量、控制系统。1． 设计任务与要求住宅供热锅炉测控系统主要实现目标：⑴保证锅炉安全运行。设计控制参数有：炉膛温度、炉膛负压、出水温度、出水压力、总管温度、总管压力等。⑵保证住宅供暖室内温度。控制回水温度。2．设计内容1）供热热水锅炉测控系统方案设计。设计要求2）设备选型设计。3）仪表盘正面布置图设计。4）仪表盘盘后接线图设计。5）仪表供电系统设计。3．课程设计说明书格式要求1）格式要求严格按照教务处规定格式撰写，见“课程设计格式及撰写要求”2) 内容要求（1）设计任务说明（2）设计方案说明，包括设计任务背景说明、控制方案设计说明、测量方案设计说明、仪表选型说明、传感器选型说明等。附图：①工艺控制流程图；②设备选型表；③仪表正面布置图；④盘后接线图；⑤配电图；⑥接线端子图。指导教师签字：于忠得系（教研室）主任签字：2012 年 11 月 25 日目录摘要 ..................................................................................................................................3第一章设计目标及任务.....................................................................................................41、设计目标 ........................................................................................................................... 42、设计任务 ........................................................................................................................... 4第二章系统设计................................................................................................................5（一）、供热热水锅炉测控系统方案设计 ...........................................................................
