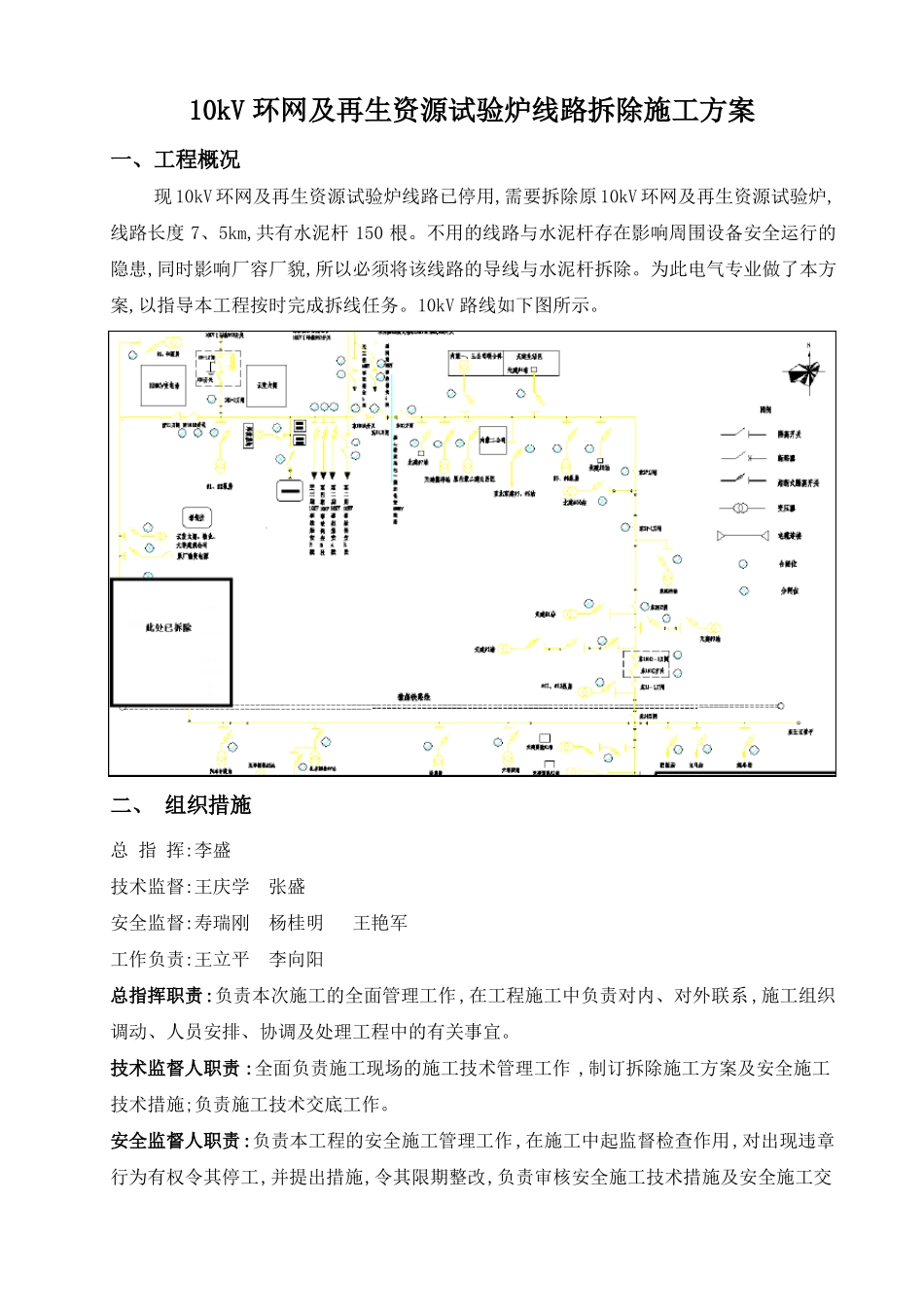

10kV 环网及再生资源试验炉线路拆除施工方案一、工程概况现 10kV 环网及再生资源试验炉线路已停用,需要拆除原 10kV 环网及再生资源试验炉,线路长度 7、5km,共有水泥杆 150 根。不用的线路与水泥杆存在影响周围设备安全运行的隐患,同时影响厂容厂貌,所以必须将该线路的导线与水泥杆拆除。为此电气专业做了本方案,以指导本工程按时完成拆线任务。10kV 路线如下图所示。二、 组织措施总 指 挥:李盛技术监督:王庆学张盛安全监督:寿瑞刚杨桂明王艳军工作负责:王立平李向阳总指挥职责:负责本次施工的全面管理工作,在工程施工中负责对内、对外联系 ,施工组织调动、人员安排、协调及处理工程中的有关事宜。技术监督人职责 :全面负责施工现场的施工技术管理工作 ,制订拆除施工方案及安全施工技术措施;负责施工技术交底工作。安全监督人职责:负责本工程的安全施工管理工作 ,在施工中起监督检查作用,对出现违章行为有权令其停工,并提出措施,令其限期整改,负责审核安全施工技术措施及安全施工交底工作。全面负责施工现场的安全管理工作。工作负责人职责:正确、安全的组织工作,就是方案的编写、实施中有关安全、技术、质量第一负责人。对工作班成员进行安全、技术交底 ,督促工作班成员工作行为。对备件、材料、工器具的准备,安全措施、技术措施的落实负全面责任。三、技术措施1、 停电。1.1 确认已停电,开关与刀闸在分闸位置;2、 验电。上杆工作前应用 35kV 验电器进行验电,无电压后在进行工作。3、装设接地线。3、1 对工作的杆塔间线路装设临时接地线。4、悬挂标示牌,装设临时遮拦。4、1 在工作线路的两侧开关操作把手上悬挂"禁止合闸,有人工作"标示牌。4、2 在工作区域杆塔上挂"在此工作"标示牌。4、4 装设临时遮拦,与运行设备分隔开来,防止走错间隔及感电伤人,并在临时遮拦上悬挂"止步,高压危险!”四、导线拆除施工方法本工程导线采用耐张段放松驰度后分段拆除的方法拆除。拆除段分为多段。本工程工作前先验电,再对两相线加挂接地线进行放电。将线路上的感应电全部放完后才能开始施工。具体拆线步骤如下: 1、导线拆除前先验电,在导线上接临时接地线。2、检查该耐张段内就是否有跨越的电力线、通讯线等障碍物,若有电力线、通讯线等在拆线之前做好跨越架,防止人身伤害与线路停电。3、拆除导线前将导线用 20 米以上的绝缘绳固定在杆上,用吊车吊住导线的中间部分,下落时人与吊车配合,防止导线迅速下落弹起。4、拆除导线上的挂点螺丝...
