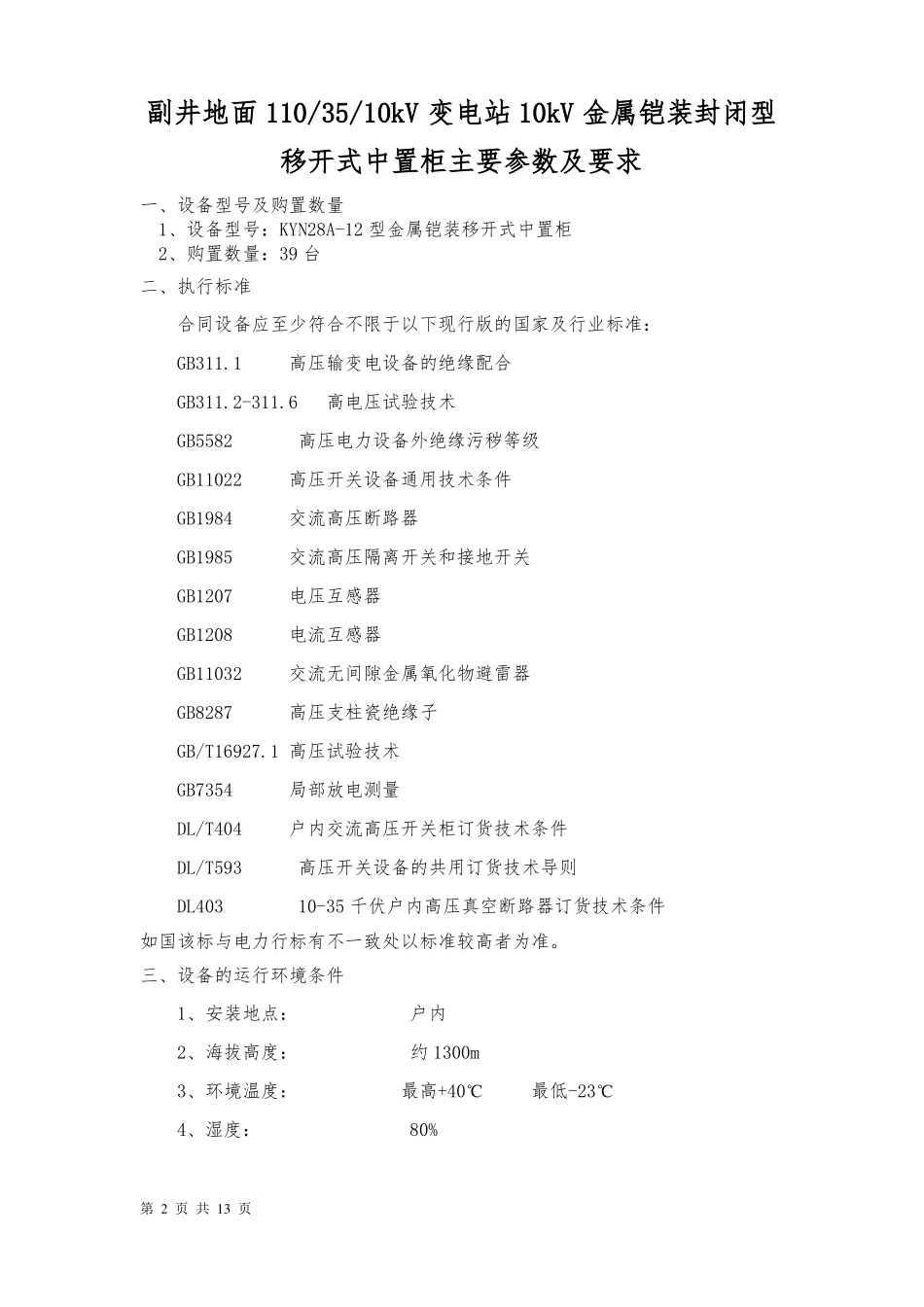

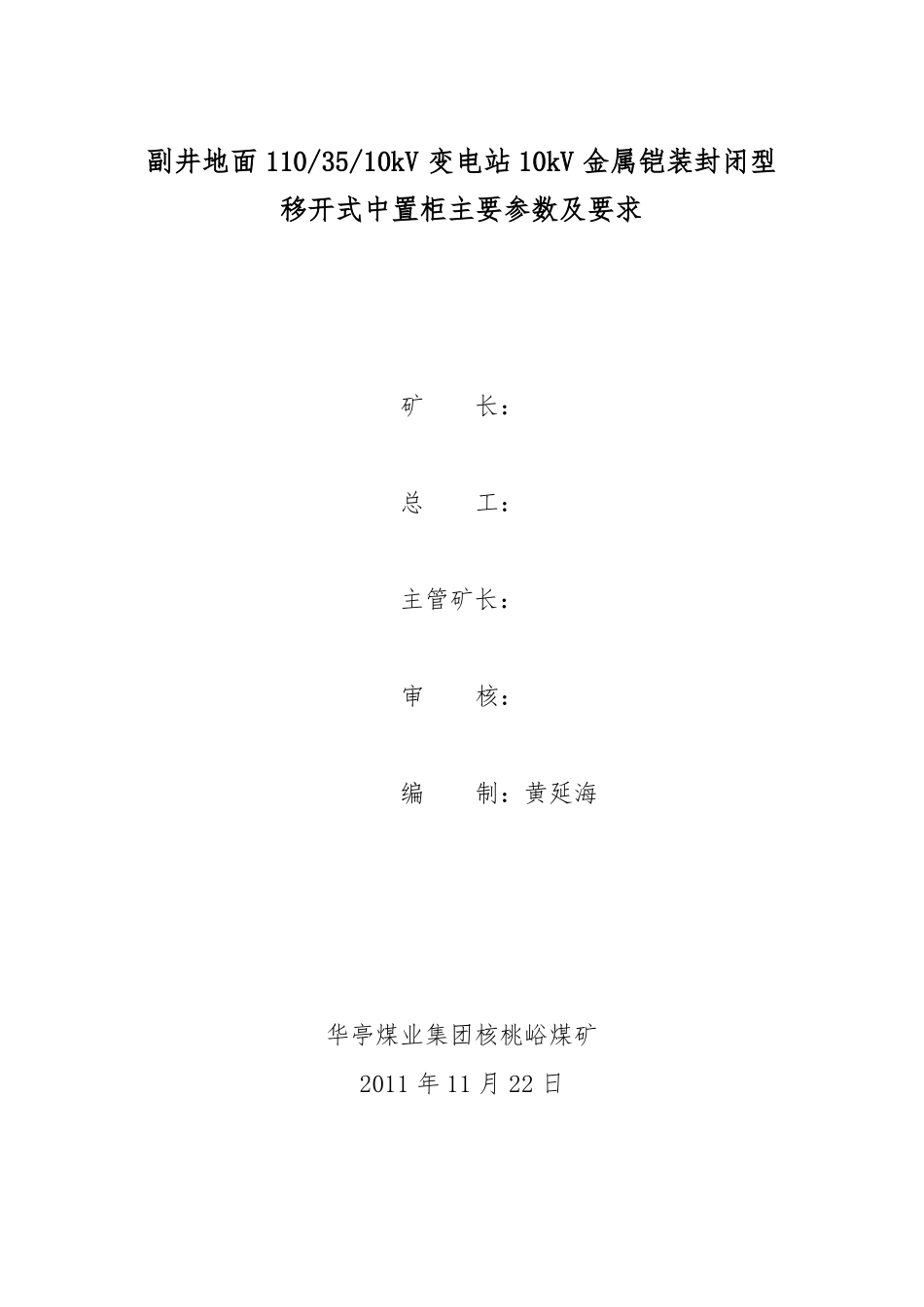

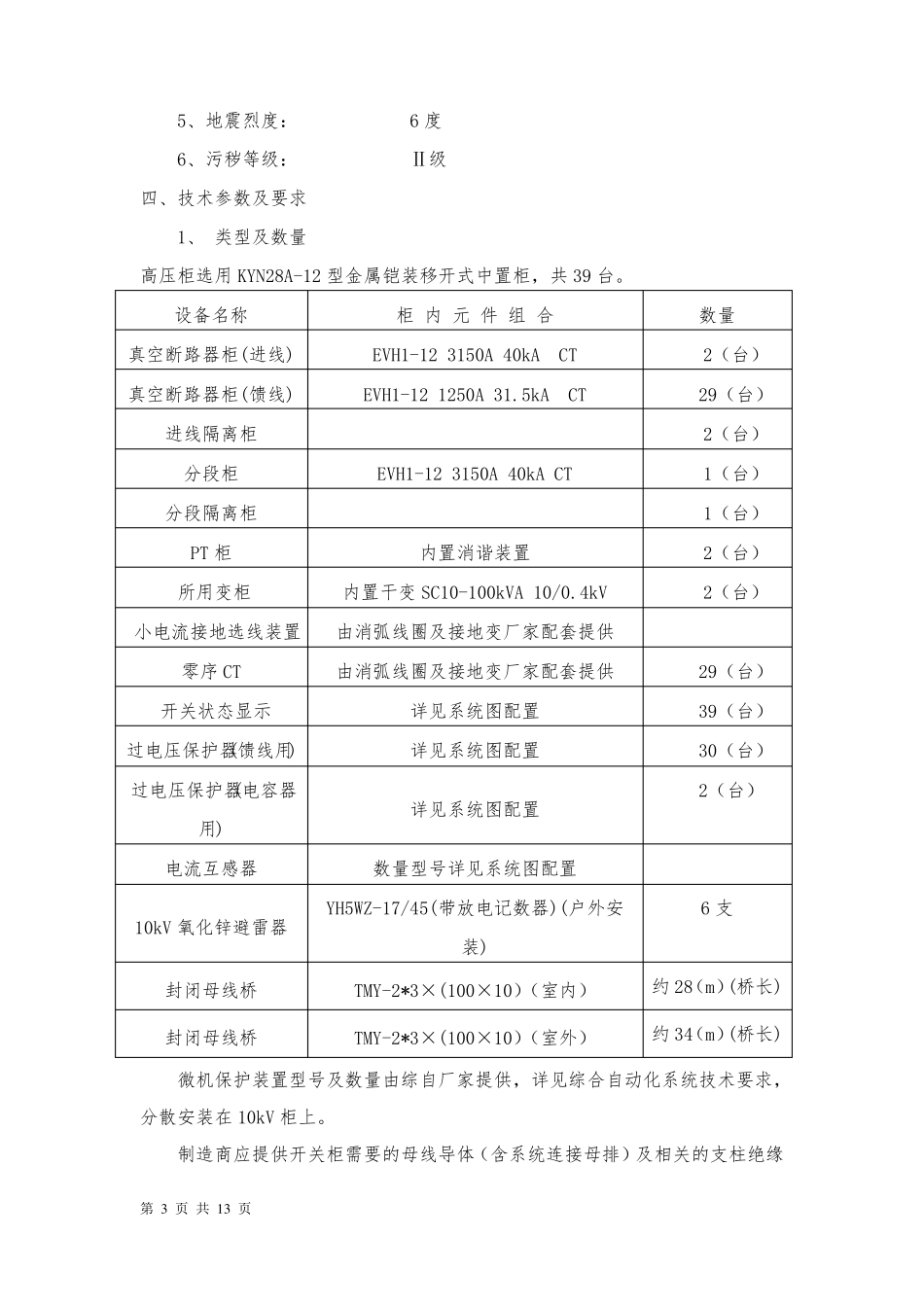

副井地面 110/35/10kV 变电站 10kV 金属铠装封闭型移开式中置柜主要参数及要求矿长：总工：主管矿长：审核：编制：黄延海华亭煤业集团核桃峪煤矿2011 年 11 月 22 日副井地面 110/35/10kV 变电站 10kV 金属铠装封闭型移开式中置柜主要参数及要求一、设备型号及购置数量1、设备型号：KYN28A-12 型金属铠装移开式中置柜2、购置数量：39 台二、执行标准合同设备应至少符合不限于以下现行版的国家及行业标准：GB311.1高压输变电设备的绝缘配合GB311.2-311.6高电压试验技术GB5582高压电力设备外绝缘污秽等级GB11022高压开关设备通用技术条件GB1984交流高压断路器GB1985交流高压隔离开关和接地开关GB1207电压互感器GB1208电流互感器GB11032交流无间隙金属氧化物避雷器GB8287高压支柱瓷绝缘子GB/T16927.1 高压试验技术GB7354局部放电测量DL/T404户内交流高压开关柜订货技术条件DL/T593高压开关设备的共用订货技术导则DL403 10-35 千伏户内高压真空断路器订货技术条件如国该标与电力行标有不一致处以标准较高者为准。三、设备的运行环境条件1、安装地点：户内2、海拔高度：约 1300m3、环境温度：最高+40℃最低-23℃4、湿度： 80%第 2 页 共 13 页5、地震烈度： 6 度6、污秽等级：Ⅱ级四、技术参数及要求1、 类型及数量高压柜选用 KYN28A-12 型金属铠装移开式中置柜，共 39 台。设备名称真空断路器柜(进线)真空断路器柜(馈线)进线隔离柜分段柜分段隔离柜PT 柜所用变柜小电流接地选线装置零序 CT开关状态显示过电压保护器(馈线用)过电压保护器(电容器详见系统图配置用)电流互感器10kV 氧化锌避雷器装)封闭母线桥封闭母线桥TMY-2*3×(100×10）（室内）TMY-2*3×(100×10）（室外）约 28（m）(桥长)约 34（m）(桥长)数量型号详见系统图配置YH5WZ-17/45(带放电记数器)(户外安6 支柜 内 元 件 组 合EVH1-12 3150A 40kA CTEVH1-12 1250A 31.5kA CTEVH1-12 3150A 40kA CT内置消谐装置内置干变 SC10-100kVA 10/0.4kV由消弧线圈及接地变厂家配套提供由消弧线圈及接地变厂家配套提供详见系统图配置详见系统图配置29（台）39（台） 30（台） 2（台）数量2（台）29（台）2（台）1（台）1（台）2（台）2（台）微机保护装置型号及数量由综自厂家提供，详见综合自动化系统技术要求，分散安装在 10kV 柜上。制造商应提供开关柜需要的母线导体（含系统连接母排）及相关的支柱绝缘第 3 页 共 13 页子、金具、...
