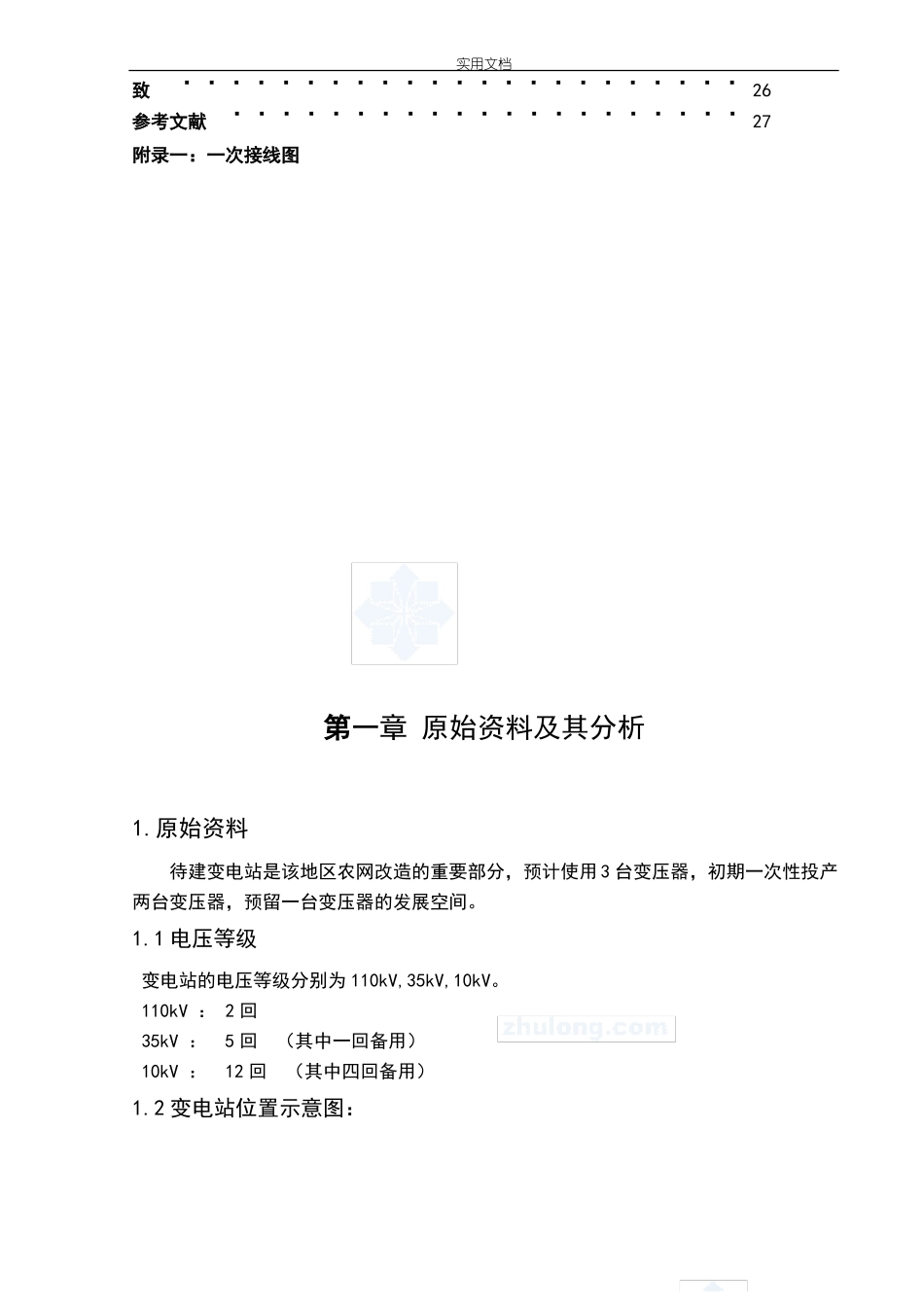

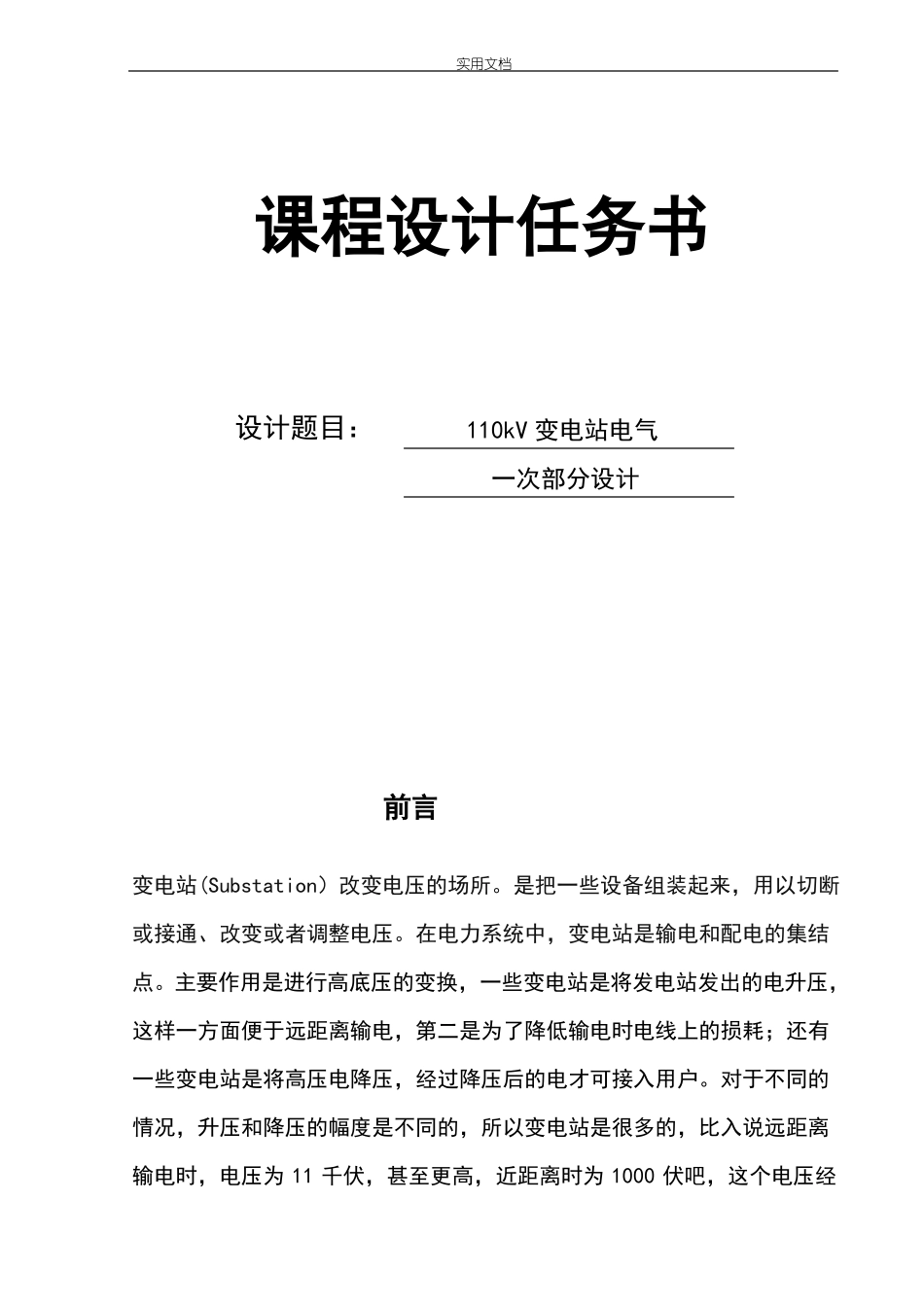

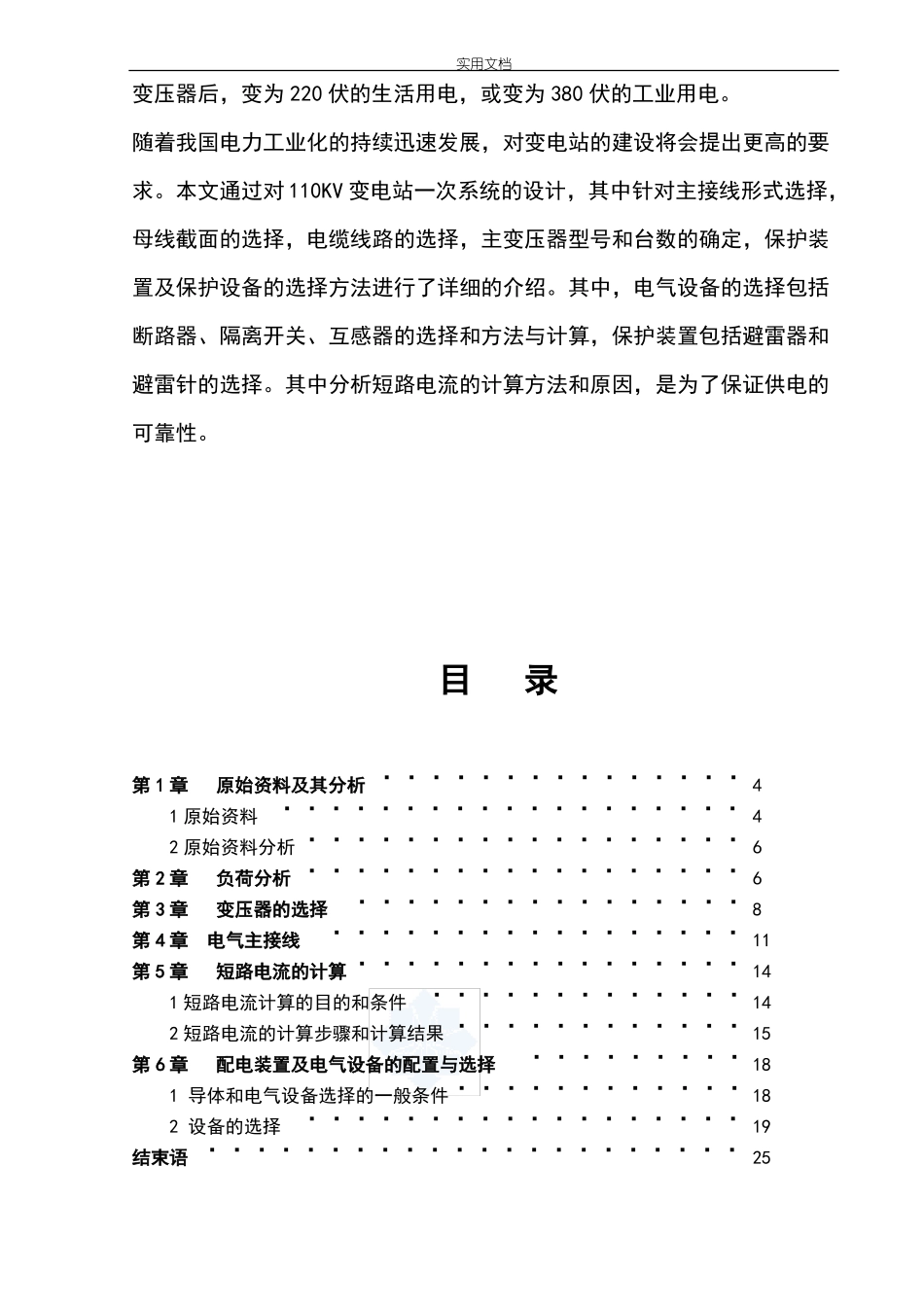

实用文档课程设计任务书设计题目： 110kV 变电站电气一次部分设计前言变电站(Substation）改变电压的场所。是把一些设备组装起来，用以切断或接通、改变或者调整电压。在电力系统中，变电站是输电和配电的集结点。主要作用是进行高底压的变换，一些变电站是将发电站发出的电升压，这样一方面便于远距离输电，第二是为了降低输电时电线上的损耗；还有一些变电站是将高压电降压，经过降压后的电才可接入用户。对于不同的情况，升压和降压的幅度是不同的，所以变电站是很多的，比入说远距离输电时，电压为 11 千伏，甚至更高，近距离时为 1000 伏吧，这个电压经实用文档变压器后，变为 220 伏的生活用电，或变为 380 伏的工业用电。随着我国电力工业化的持续迅速发展，对变电站的建设将会提出更高的要求。本文通过对 110KV 变电站一次系统的设计，其中针对主接线形式选择，母线截面的选择，电缆线路的选择，主变压器型号和台数的确定，保护装置及保护设备的选择方法进行了详细的介绍。其中，电气设备的选择包括断路器、隔离开关、互感器的选择和方法与计算，保护装置包括避雷器和避雷针的选择。其中分析短路电流的计算方法和原因，是为了保证供电的可靠性。目录第 1 章原始资料及其分析 ··············· 41 原始资料 ··················· 42 原始资料分析 ·················· 6第 2 章负荷分析 ·················· 6第 3 章变压器的选择················ 8第 4 章电气主接线················· 11第 5 章短路电流的计算················ 141 短路电流计算的目的和条件 ············· 142 短路电流的计算步骤和计算结果 ············ 15第 6 章配电装置及电气设备的配置与选择········· 181 导体和电气设备选择的一般条件············ 182 设备的选择 ·················· 19结束语 ······················ 25实用文档致······················· 26参考文献 ····················· 27附录一：一次接线图第一章 原始资料及其分析1.原始资料待建变电站是该地区农网改造的重要部分，预计使用 3 台变压器，初期一次性投产两台变压...
