13m、16m后张法预应力空心板施工方案-secret

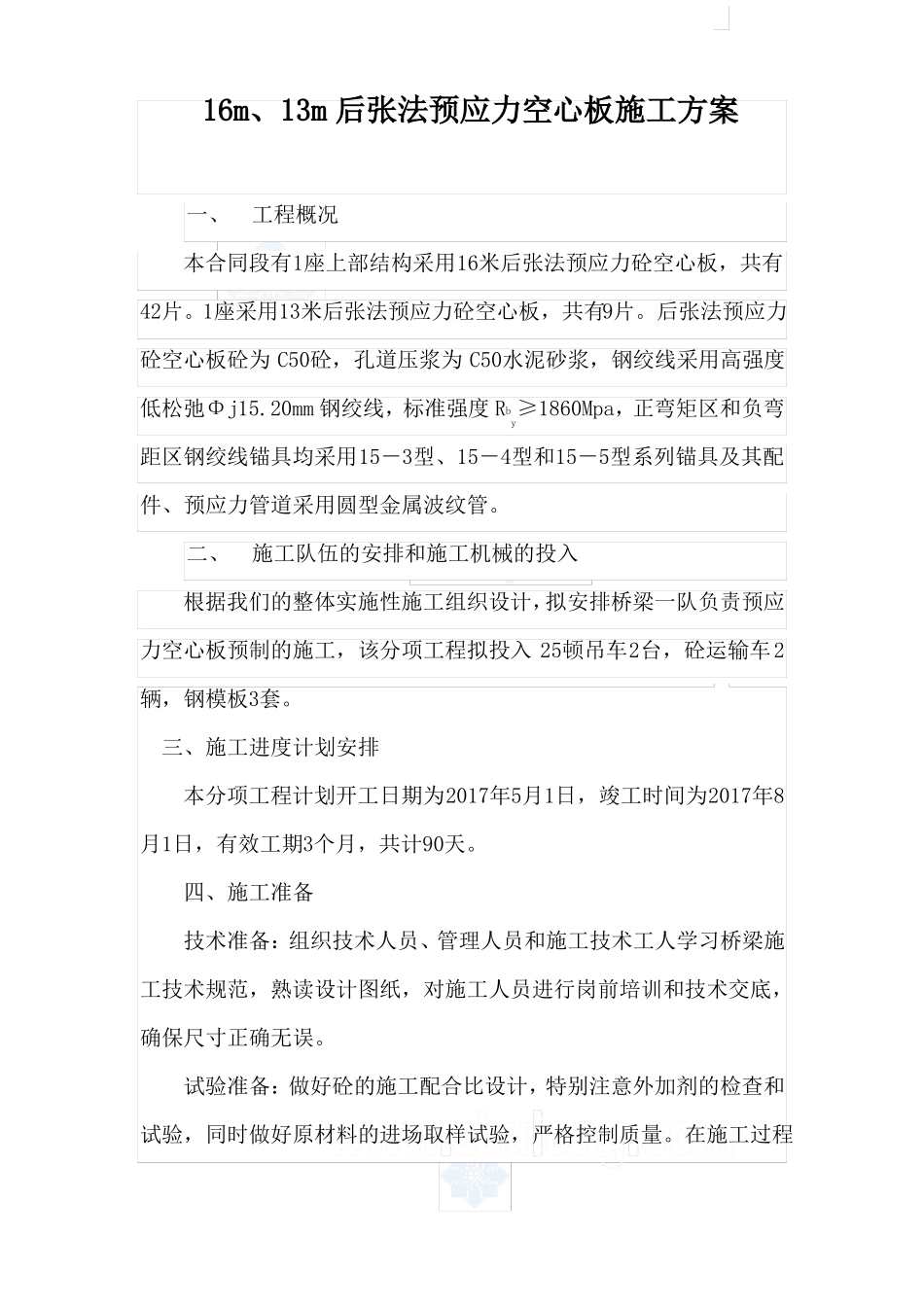

13m、16m后张法预应力空心板施工方案-secret_第1页
1/9

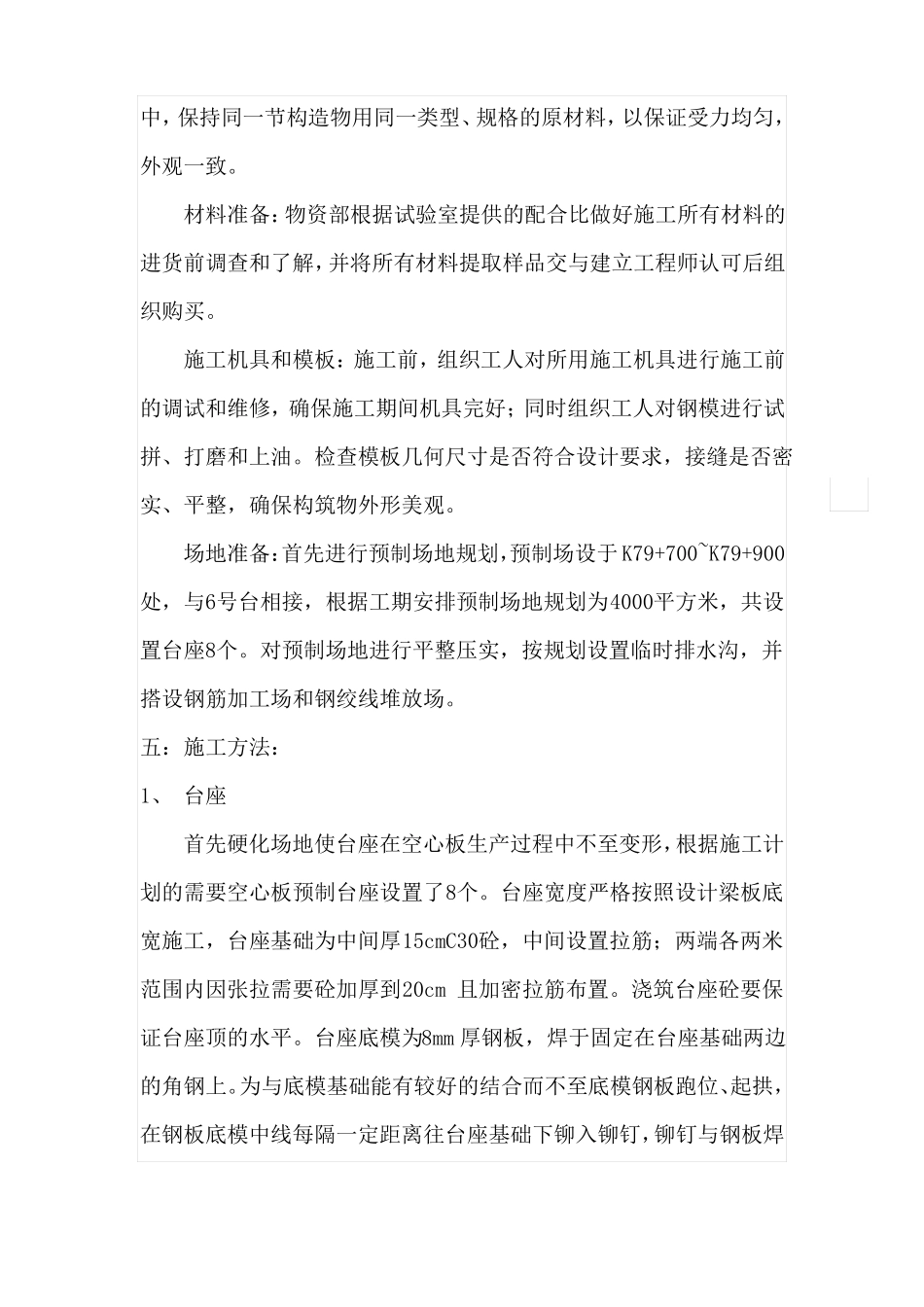

13m、16m后张法预应力空心板施工方案-secret_第2页
2/9

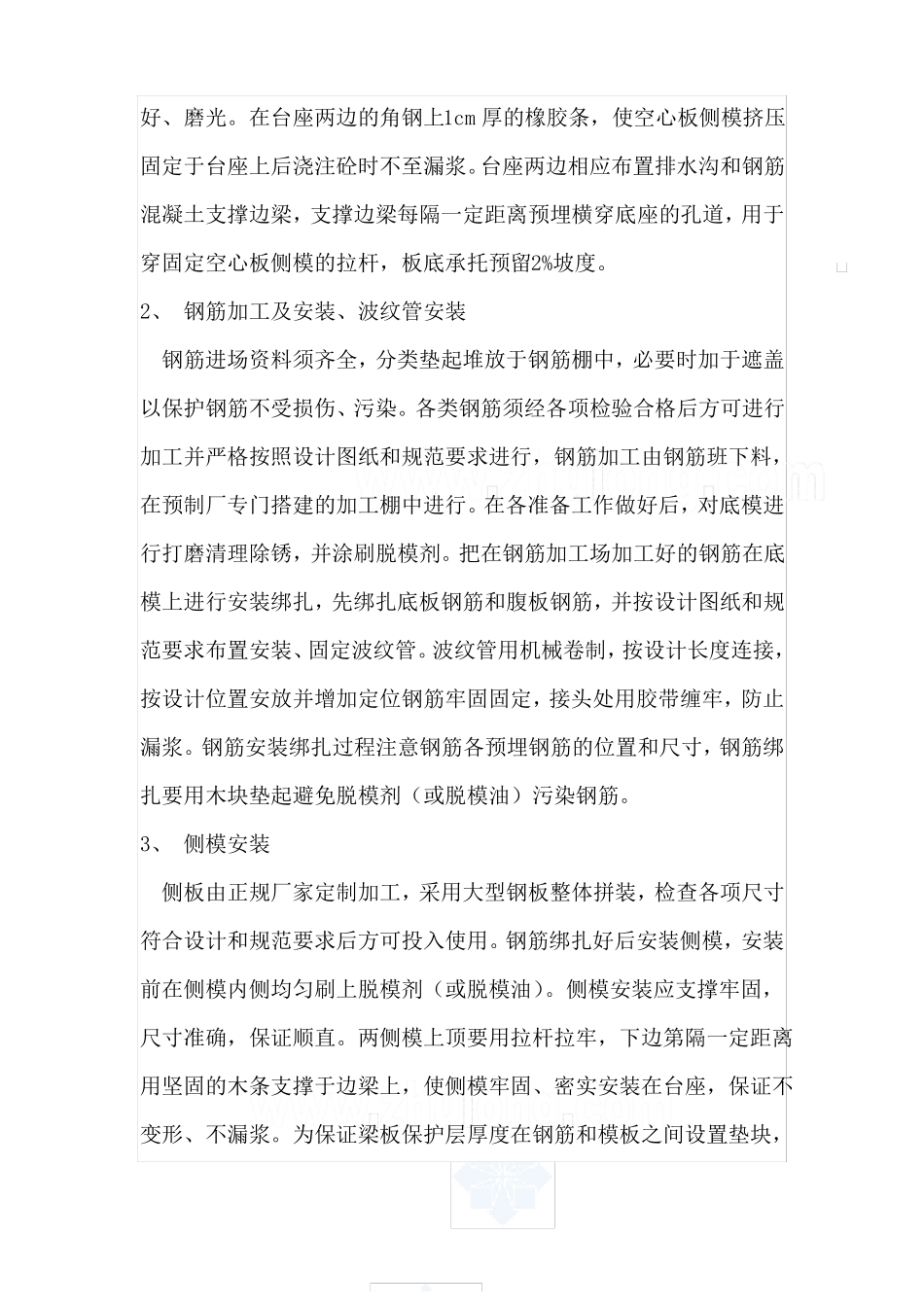

13m、16m后张法预应力空心板施工方案-secret_第3页
3/9
16m、13m 后张法预应力空心板施工方案一、工程概况本合同段有1座上部结构采用16米后张法预应力砼空心板,共有42片。1座采用13米后张法预应力砼空心板,共有9片。后张法预应力砼空心板砼为 C50砼,孔道压浆为 C50水泥砂浆,钢绞线采用高强度低松弛Φj15.20mm 钢绞线,标准强度 Rby≥1860Mpa,正弯矩区和负弯距区钢绞线锚具均采用15-3型、15-4型和15-5型系列锚具及其配件、预应力管道采用圆型金属波纹管。二、施工队伍的安排和施工机械的投入根据我们的整体实施性施工组织设计,拟安排桥梁一队负责预应力空心板预制的施工,该分项工程拟投入 25顿吊车2台,砼运输车2辆,钢模板3套。三、施工进度计划安排本分项工程计划开工日期为2017年5月1日,竣工时间为2017年8月1日,有效工期3个月,共计90天。四、施工准备技术准备:组织技术人员、管理人员和施工技术工人学习桥梁施工技术规范,熟读设计图纸,对施工人员进行岗前培训和技术交底,确保尺寸正确无误。试验准备:做好砼的施工配合比设计,特别注意外加剂的检查和试验,同时做好原材料的进场取样试验,严格控制质量。在施工过程中,保持同一节构造物用同一类型、规格的原材料,以保证受力均匀,外观一致。材料准备:物资部根据试验室提供的配合比做好施工所有材料的进货前调查和了解,并将所有材料提取样品交与建立工程师认可后组织购买。施工机具和模板:施工前,组织工人对所用施工机具进行施工前的调试和维修,确保施工期间机具完好;同时组织工人对钢模进行试拼、打磨和上油。检查模板几何尺寸是否符合设计要求,接缝是否密实、平整,确保构筑物外形美观。场地准备:首先进行预制场地规划,预制场设于 K79+700~K79+900处,与6号台相接,根据工期安排预制场地规划为4000平方米,共设置台座8个。对预制场地进行平整压实,按规划设置临时排水沟,并搭设钢筋加工场和钢绞线堆放场。五:施工方法:1、 台座首先硬化场地使台座在空心板生产过程中不至变形,根据施工计划的需要空心板预制台座设置了8个。台座宽度严格按照设计梁板底宽施工,台座基础为中间厚15cmC30砼,中间设置拉筋;两端各两米范围内因张拉需要砼加厚到20cm 且加密拉筋布置。浇筑台座砼要保证台座顶的水平。台座底模为8mm 厚钢板,焊于固定在台座基础两边的角钢上。为与底模基础能有较好的结合而不至底模钢板跑位、起拱,在钢板底模中线每隔一定距离往台座基础下铆入铆钉,铆钉与钢板焊好、磨光。在台座两边的角钢上1cm...
